410-427 Digilent Zmod SDR 1450-122

410-427 Digilent Zmod SDR 1450-122: Mô-đun chuyển đổi tín hiệu tương tự sang tín hiệu số dùng cho ứng dụng SDR, tương thích SYZYGY

Mô tả

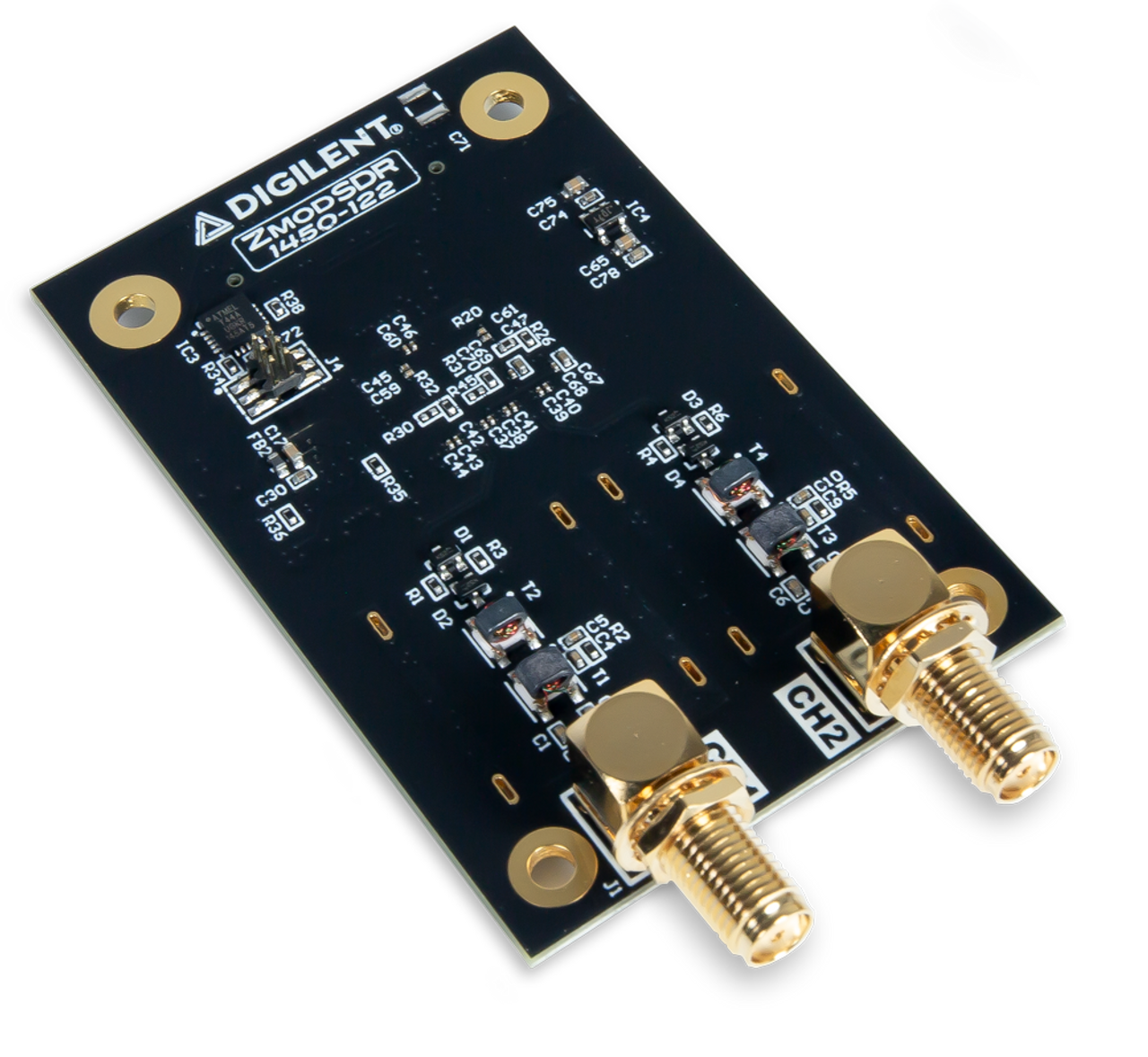

Digilent Zmod SDR là một bộ số hóa được thiết kế cho các ứng dụng SDR và RF. Đây là một pod tương thích với SYZYGY™, bao gồm một ADC kênh đôi và phần đầu cuối liên quan. Zmod SDR được thiết kế để sử dụng với bất kỳ bo mạch nào tương thích với SYZYGY™. Nó có băng thông đầu vào rộng, cho phép các ứng dụng lấy mẫu dưới mức - thu tín hiệu có tần số cao hơn nhiều so với tần số Nyquist liên quan đến tốc độ lấy mẫu cơ sở 122,88 MS/giây. Bộ tạo xung nhịp jitter thấp tích hợp và thiết kế nhiễu thấp mang lại độ chính xác cần thiết để thu tín hiệu vô tuyến nhanh. Khi được ghép nối với bo mạch Eclypse Z7, Zmod được hỗ trợ trong GNU Radio, mang đến giao diện thuận tiện và quen thuộc cho các chuyên gia và nhà nghiên cứu SDR.

Tính năng

Kênh: 2
Loại kênh: Đơn kênh
Độ phân giải: 14-bit
Dải đầu vào: ±1 V
Độ phân giải tuyệt đối: 61 μV
Tốc độ lấy mẫu: 122,88 MS/s, tối đa
Trở kháng đầu vào: 50 Ω @ 10 MHz
Băng thông analog: 35 kHz - 470 MHz @ -12 dB, 100 kHZ - 200 MHz @ -3 dB
Đồng hồ tham chiếu: Trên bo mạch hoặc từ bo mạch chủ SYZYGY

Thành phần sản phẩm

Zmod SDR
Ốc vít để cố định Zmod vào bo mạch chủ tương thích (4 ốc M3x5mm)

Phần mềm

Zmod SDR được hỗ trợ bởi GNU Radio và bộ phần mềm WaveForms của Digilent khi kết hợp với bo mạch chủ Eclypse Z7.

Đối với các ứng dụng do người dùng thiết kế riêng sử dụng bo mạch FPGA dòng 7 như Eclypse Z7 và USB104 A7, Digilent cung cấp lõi IP cho Vivado, tự động xử lý cấu hình và khởi động Zmod, đồng thời chuyển tiếp dữ liệu thu được đến phần còn lại của thiết kế của người dùng thông qua giao diện luồng AXI.
