410-398 Digilent USB104 A7

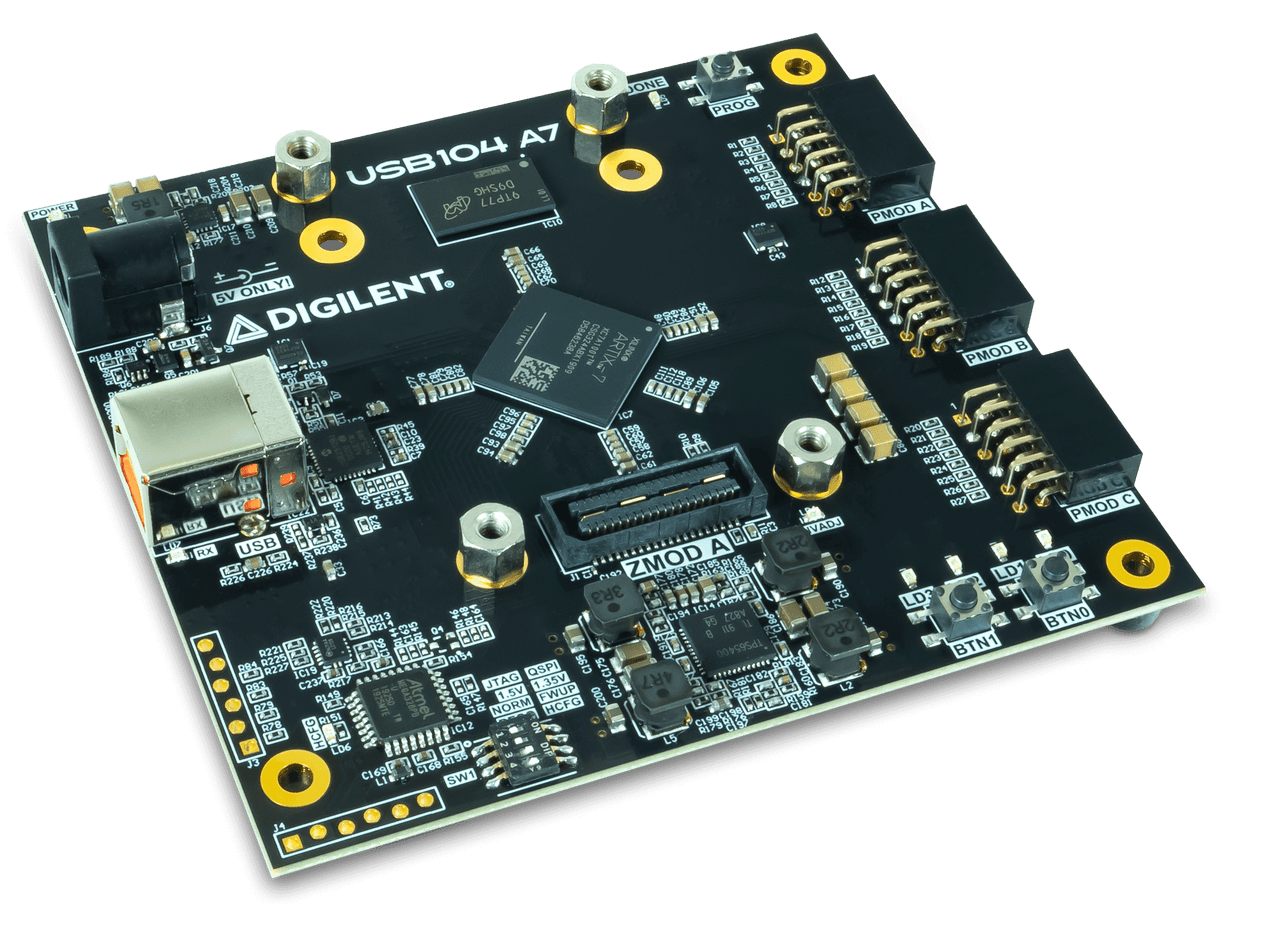

410-398 Digilent USB104 A7: Bo mạch phát triển Artix-7 FPGA XC7A100T-1CSG324I với khả năng mở rộng tương thích SYZYGY

Mô tả

Digilent USB104 A7 tự hào sở hữu sức mạnh và tính linh hoạt trong một thiết kế nhỏ gọn và chắc chắn, phù hợp cho các ứng dụng SWaP công nghiệp. Được thiết kế để sử dụng trong phạm vi nhiệt độ công nghiệp, USB104 A7 sở hữu chip AMD Artix-7 XC7A100T với dải nhiệt độ hoạt động từ -40°C đến 100°C.* USB104 A7 cũng được trang bị cổng SYZYGY cho phép thu thập dữ liệu tốc độ cao thông qua việc bổ sung các mô-đun mở rộng Zmod. Điều này cho phép người dùng nhanh chóng phát triển và chạy các ứng dụng thu thập dữ liệu và xử lý tín hiệu dựa trên FPGA tùy chỉnh trên các hệ thống nhúng. Các lĩnh vực ứng dụng lý tưởng bao gồm tự động hóa công nghiệp, OEM nhúng, viễn thông và quân sự hàng không.

USB104 A7 phù hợp với kích thước và đường viền bo mạch PC/104 nhỏ gọn và chắc chắn. Các cổng I/O được trang bị đèn LED và nút nhấn tích hợp. Bộ mở rộng Zmod tương thích SYZYGY được bổ sung ba cổng Pmod 12 chân. Bộ chia USB và bộ điều khiển tích hợp giúp kết nối USB104 A7 với JTAG, UART và giao diện dữ liệu song song (DPTI) một cách thuận tiện thông qua một kết nối duy nhất. Giao diện truyền dữ liệu DPTI cung cấp khả năng truyền dữ liệu từ máy chủ đến FPGA và được quản lý dễ dàng với ứng dụng Adept 2 của Digilent. Tính dễ sử dụng và tốc độ truyền dữ liệu cao này đặc biệt hữu ích cho các hệ thống được triển khai.

Thêm thông tin về Mở rộng Pmod
Thiết bị Pmod™ là các bo mạch giao diện I/O nhỏ gọn, cung cấp một giải pháp lý tưởng để mở rộng khả năng của logic lập trình và bo mạch điều khiển nhúng. Được thiết kế bởi Digilent và được sử dụng rộng rãi trong toàn ngành, Pmod Standard đã trở thành một trong những tiêu chuẩn mở rộng được áp dụng rộng rãi nhất cho việc tạo mẫu nhanh với bo mạch phát triển FPGA.

Thêm thông tin về Mở rộng Zmod
Zmod là giải pháp mở rộng mới của Digilent sử dụng tiêu chuẩn SYZYGY mã nguồn mở từ Opal Kelly. Nhanh hơn Pmod Standard, nhỏ gọn và tiết kiệm chi phí hơn FMC, Zmod cải thiện các tùy chọn tùy chỉnh cho phép đo lường và I/O tốc độ cao. Chỉ cần cắm các Zmod dành riêng cho ứng dụng của bạn và khởi động và chạy trong vài giờ hoặc vài ngày, thay vì vài tuần hoặc vài tháng.

Thành phần sản phẩm

USB104 A7-100T
Cáp USB 2.0 A đến B dài 1,5m có vỏ bọc
Bốn chân đế cách điện 5 mm
Nguồn điện 30W, 5V, 6A kèm bộ chuyển đổi của Mỹ và EU

Phần mềm

Để tạo và chỉnh sửa thiết kế cho USB104 A7, bạn có thể sử dụng Vivado Design Suite của AMD. Vivado là phần mềm được thiết kế để tổng hợp và phân tích thiết kế HDL. USB104 A7 được hỗ trợ bởi phiên bản WebPACK miễn phí của Vivado Design Suite.
