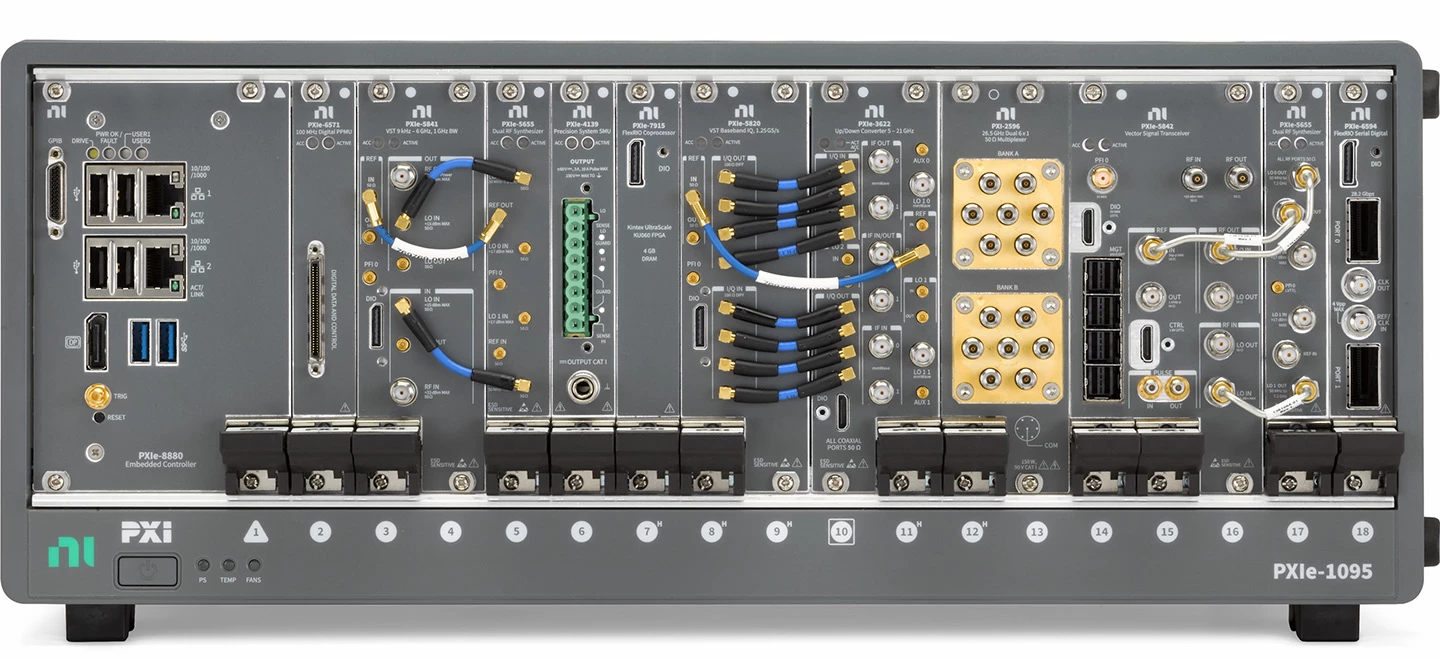

Hệ thống NI PXI[/caption]
Đặc điểm nổi bật của NI PXI
- Độ linh hoạt và khả năng mở rộng
Mang lại độ chính xác, độ tin cậy và khả năng đồng bộ thời gian vượt trội, với khả năng đồng bộ hóa trên nhiều mô-đun hoặc máy chính để mở rộng hệ thống. Tùy chỉnh và mở rộng hệ thống kiểm thử khi công nghệ và yêu cầu thay đổi.
- Hiệu suất cao
Trải nghiệm sự vượt trội trong hiệu suất thiết bị, thông lượng dữ liệu và độ trễ thấp với các ứng dụng thử nghiệm và đo lường.
- Được định nghĩa bằng phần mềm
Tận dụng kiến trúc mở của nền tảng để phát triển các chương trình đo lường và phân tích cho các ứng dụng chuyên biệt bằng NI LabVIEW, Python và các ngôn ngữ lập trình khác.
- Hệ sinh thái năng động
Kết nối với mạng lưới nhà cung cấp, nhà tích hợp và chuyên gia tư vấn toàn cầu để được hỗ trợ và tùy chỉnh không giới hạn.
Vì sao nên chọn NI PXI?
NI PXI mang đến cho các kỹ sư hiệu suất cao, đồng thời giảm thời gian và chi phí thử nghiệm so với các thiết bị dạng hộp truyền thống. Sự kết hợp giữa tính mô-đun và khả năng kết nối phần mềm là lý tưởng cho các ứng dụng thử nghiệm tiên tiến đòi hỏi các giải pháp đo lường hỗn hợp, chính xác, số lượng kênh lớn.
Phù hợp nhất cho:
- Hệ thống thử nghiệm sản xuất cho thiết bị điện tử
- Thử nghiệm xác nhận tự động
- Ứng dụng thử nghiệm số lượng kênh lớn, tốc độ cao
- Kết hợp thiết bị, cảm biến và phép đo điện
Các thành phần của hệ thống PXI
Mỗi hệ thống PXI bao gồm ba thành phần phần cứng chính: máy chính, bộ xử lý và các mô-đun. Phần mềm hệ thống có thể tùy chỉnh, giúp cấu hình, trực quan hóa và tự động hóa các phép đo, phân tích dữ liệu và chia sẻ báo cáo.

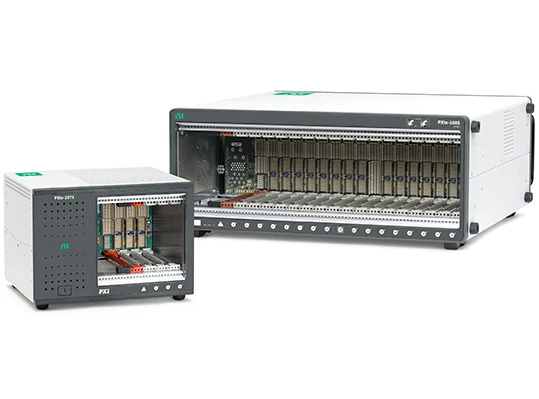

Máy chính
Máy chính NI PXI[/caption]
Máy chính là xương sống của hệ thống PXI và tương tự như thân máy và bo mạch chủ của PC. Nó cung cấp nguồn điện, làm mát và bus giao tiếp cho hệ thống, đồng thời đồng bộ hóa các mô-đun thiết bị. Máy chính có kích thước từ hai đến 18 khe cắm để phù hợp với nhu cầu ứng dụng khác nhau, cho dù người dùng cần hệ thống di động, để bàn, gắn trên giá đỡ hay nhúng.

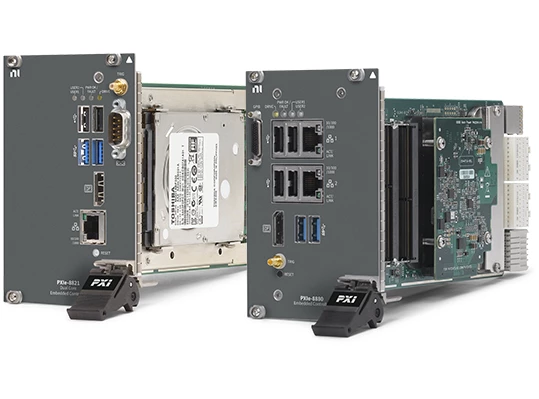

Bộ xử lý nhúng và bộ giao tiếp từ xa
[caption id="attachment_23546" align="alignnone" width="539"]
Mô-đun xử lý nhúng NI PXI[/caption]
Bộ xử lý NI PXI có thể là nhúng hoặc từ xa. Bộ xử lý nhúng chứa mọi thứ cần thiết để vận hành hệ thống PXI mà không cần máy tính ngoài, trong khi bộ giao tiếp từ xa cho phép người dùng giao tiếp với hệ thống PXI từ máy tính để bàn, máy tính xách tay hoặc máy chủ.

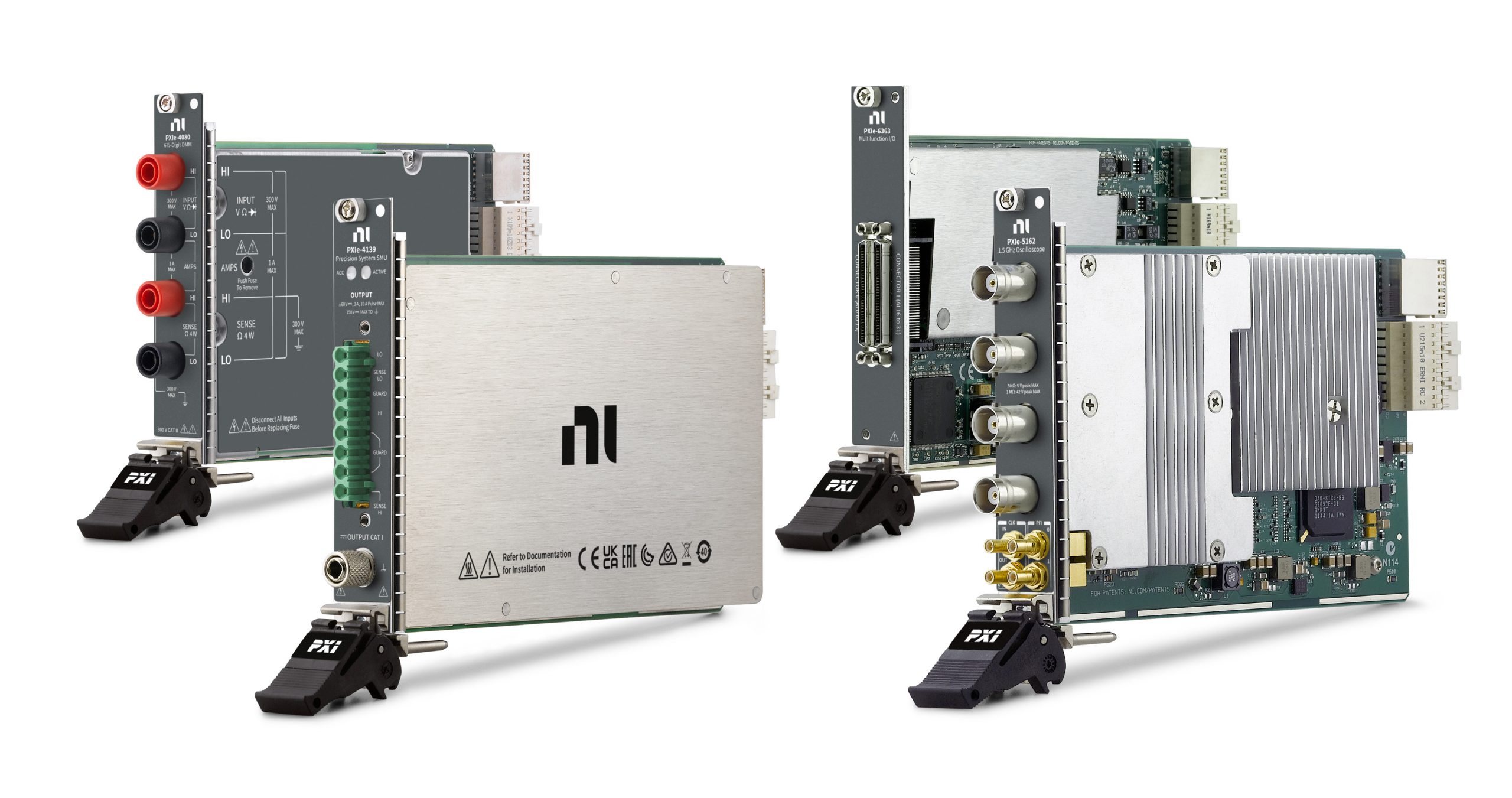

Mô-đun chức năng
Trong hệ thống PXI, mỗi mô-đun là một thiết bị riêng biệt. NI cung cấp hơn 600 mô-đun PXI, từ DC đến mmWave. Bao gồm các thiết bị tiêu chuẩn như máy hiện sóng và đồng hồ đa năng kỹ thuật số, mô-đun thu thập dữ liệu, cũng như các mô-đun giao tiếp như GPIB, nối tiếp (serial) và CAN. Vì PXI là một tiêu chuẩn công nghiệp mở, người dùng có thể chọn gần 1.500 sản phẩm có sẵn từ hơn 70 nhà cung cấp thiết bị đo lường khác nhau.
[caption id="attachment_23625" align="alignnone" width="1024"]
Các mô-đun NI PXI[/caption]
Phần mềm cho hệ thống NI PXI

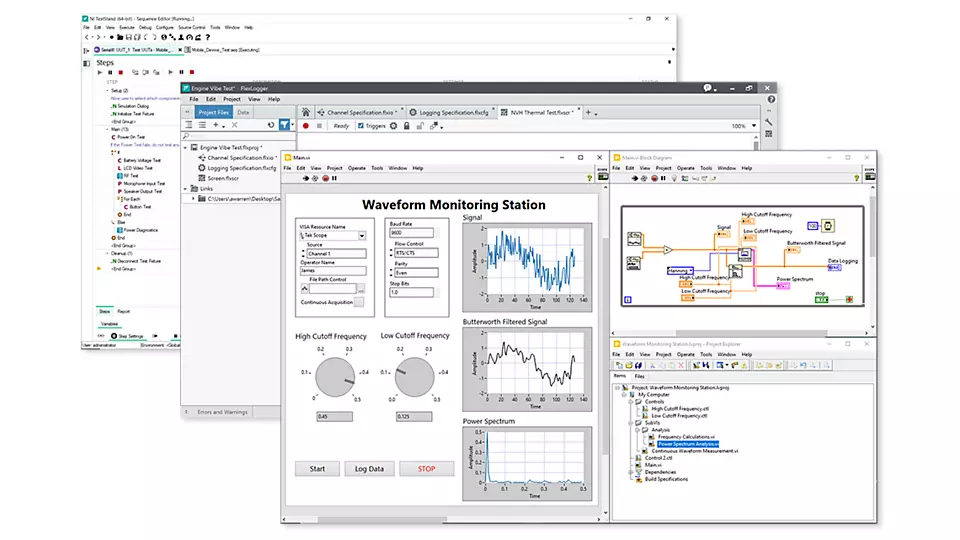

LabVIEW+ Suite
LabVIEW+ Suite bao gồm LabVIEW, NI TestStand, NI DIAdem, NI InstrumentStudio, v.v. Từ việc tự động hóa thiết bị PXI đến triển khai các chuỗi thử nghiệm trên toàn bộ quy trình sản xuất, LabVIEW+ Suite mang đến gói tiết kiệm cho phần mềm người dùng cần.
LabVIEW+ Suite[/caption]

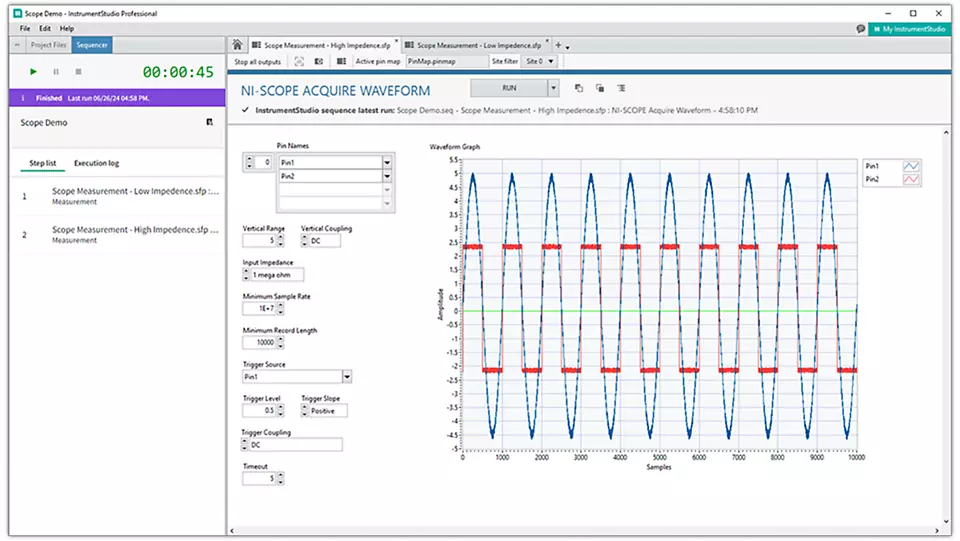

InstrumentStudio™
InstrumentStudio là một môi trường cấu hình để điều khiển thiết bị, chạy các phép đo và phát triển trình tự thử nghiệm nhằm xác thực nhanh hơn.
InstrumentStudio[/caption]

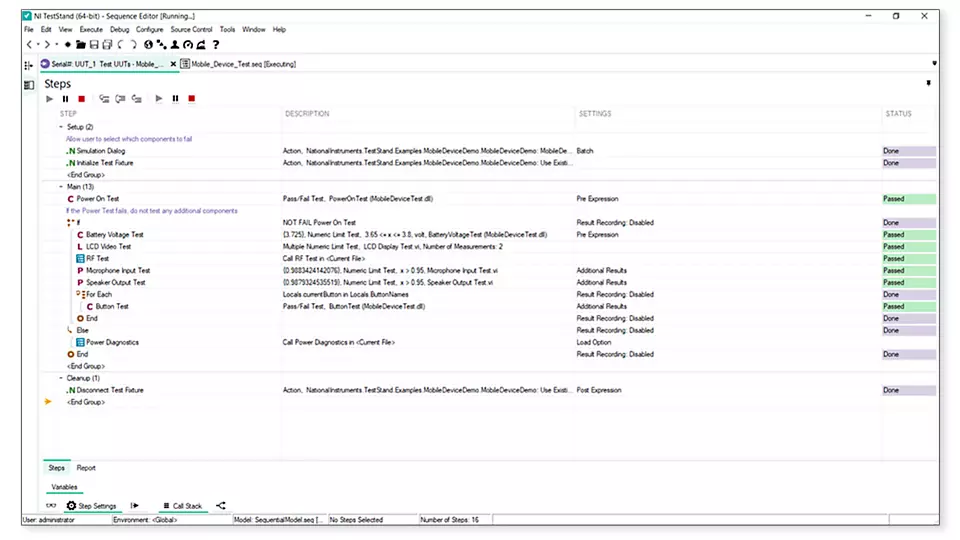

TestStand
TestStand là phần mềm điều hành kiểm thử của NI dành cho các kỹ sư trong lĩnh vực xác thực và sản xuất. Phần mềm bao gồm sẵn các tính năng để tự động hóa chuỗi kiểm thử, tái sử dụng mã và tạo báo cáo.
TestStand[/caption]
