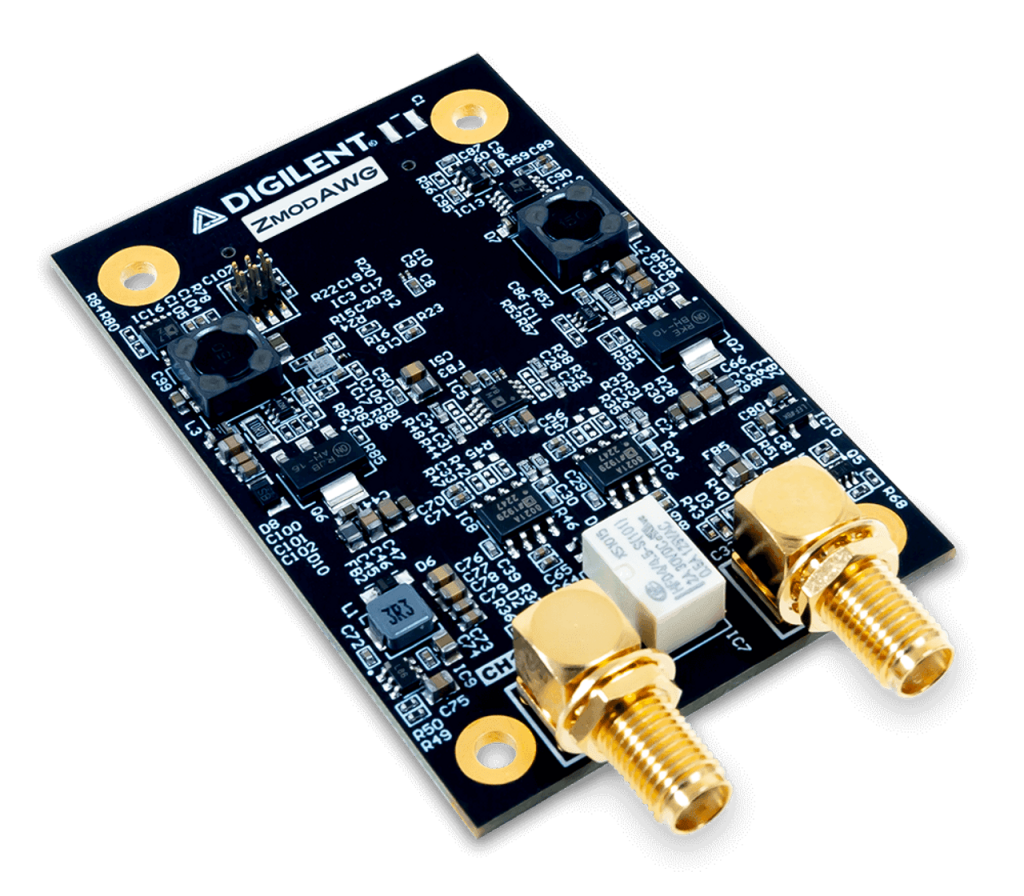

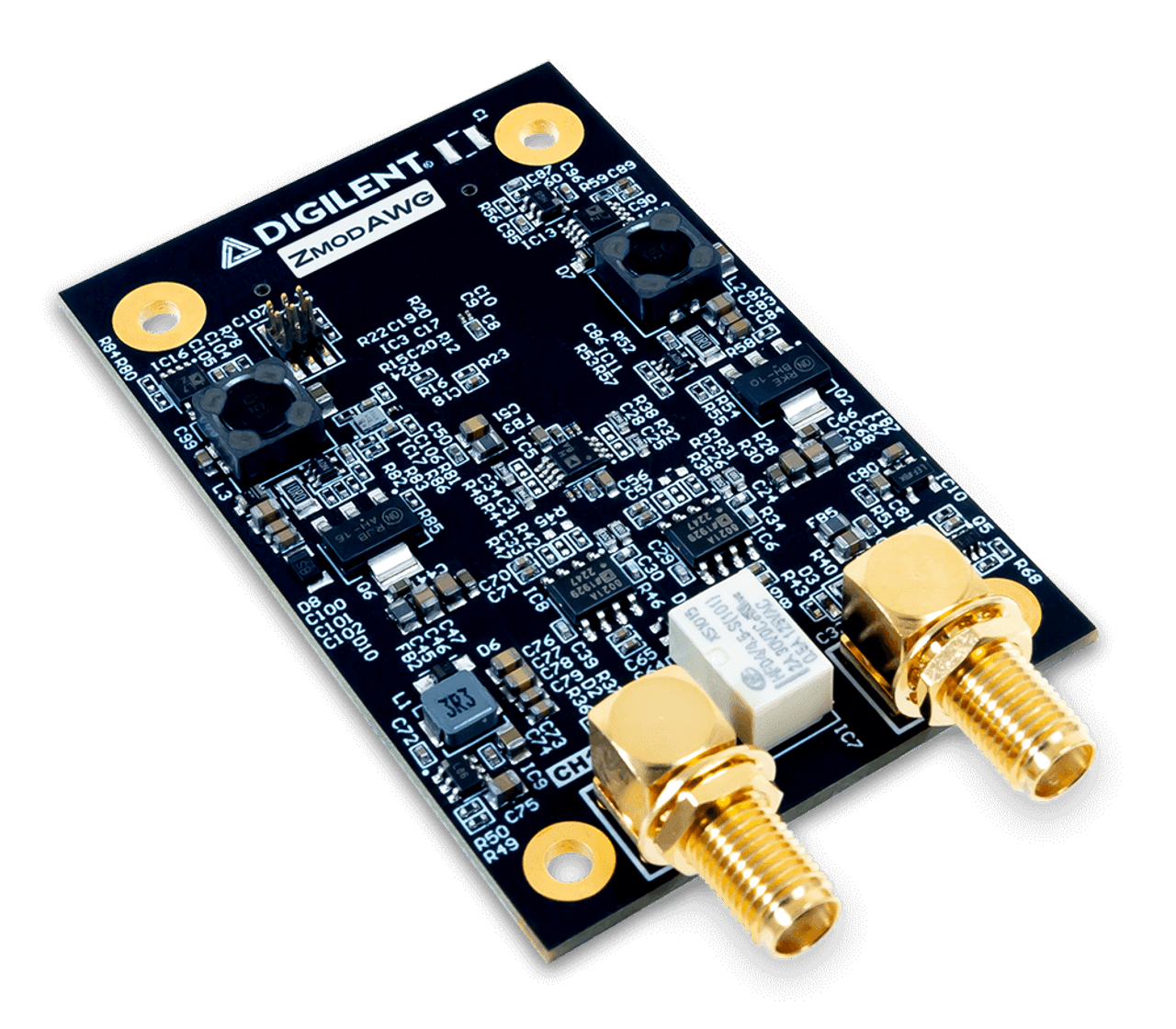

410-397 Digilent Zmod AWG 1411

410-397 Digilent Zmod AWG 1411: Mô-đun tạo sóng ngẫu 2 kênh 14-bit, 100MS/s, tương thích SYZYGY

Mô tả

Trước đây được gọi là Zmod DAC 1411: Mô-đun chuyển đổi tín hiệu số sang tương tự 14 bit kênh đôi tương thích SYZYGY.

Zmod AWG là một trong những mô-đun mở rộng đầu tiên của Digilent tuân thủ SYZYGY. Chuẩn SYZYGY cung cấp giao diện kỹ thuật số tốc độ/băng thông cao hơn nhiều so với Pmod, nhưng có kích thước nhỏ gọn và chi phí thấp hơn nhiều so với FMC, cho phép người dùng cấu hình bo mạch phát triển FPGA với các cổng I/O phù hợp cho ứng dụng của họ.

Được điều khiển bởi sóng mang SYZYGY, Zmod AWG có thể đồng thời tạo ra hai tín hiệu ±5V với độ phân giải 14 bit ở tốc độ lấy mẫu lên đến 100MS/s. Đầu ra tương tự có thể được kết nối với mạch bằng cáp SMA.

Khi được ghép nối với bo mạch cơ sở sử dụng bộ mở rộng SYZYGY, như Eclypse Z7 hoặc Genesys ZU, sự kết hợp này sẽ đóng vai trò là nền tảng tạo mẫu mạnh mẽ cho thiết bị đo lường, điều khiển tốc độ cao và SDR. Bằng cách sử dụng các khả năng mở rộng này, người dùng có thể dành nhiều thời gian hơn cho các khía cạnh phân tích và cấp hệ thống của giải pháp thay vì phải tập trung vào các tương tác cấp thành phần của thiết bị.

Tính năng

Số kênh: 2
Loại kênh: đơn đầu ra
Độ phân giải: 14-bit
Độ phân giải tuyệt đối (biên độ ≤1.25V): 167μV
Độ phân giải tuyệt đối (biên độ >1.25V): 665μV
Tốc độ lấy mẫu (thời gian thực): 100MS/s
Trở kháng đầu ra: 50Ω
Băng thông analog: 40 MHz+ @ 3dB, 20 MHz @ 0.5dB, 14 MHZ @ 0.1dB
Slew rate (bước 2V): 180V/μs

Thành phần sản phẩm

Zmod AWG 1411
Ốc vít để cố định Zmod vào bo mạch chủ tương thích (4 ốc M3x5mm)

Phần mềm

Digilent cung cấp Thư viện Zmod cùng với các bản demo phần mềm baremetal và PetaLinux để hỗ trợ cả Zmod Scope và Zmod AWG. Tại thời điểm viết bài, chỉ có Zmod AWG và Zmod Scope 1410-105 được hỗ trợ. Hiện đã có bản demo phần cứng sử dụng Zynq PL của Eclypse, hỗ trợ tất cả các phiên bản.
