410-319-1 Digilent Arty A7-100T

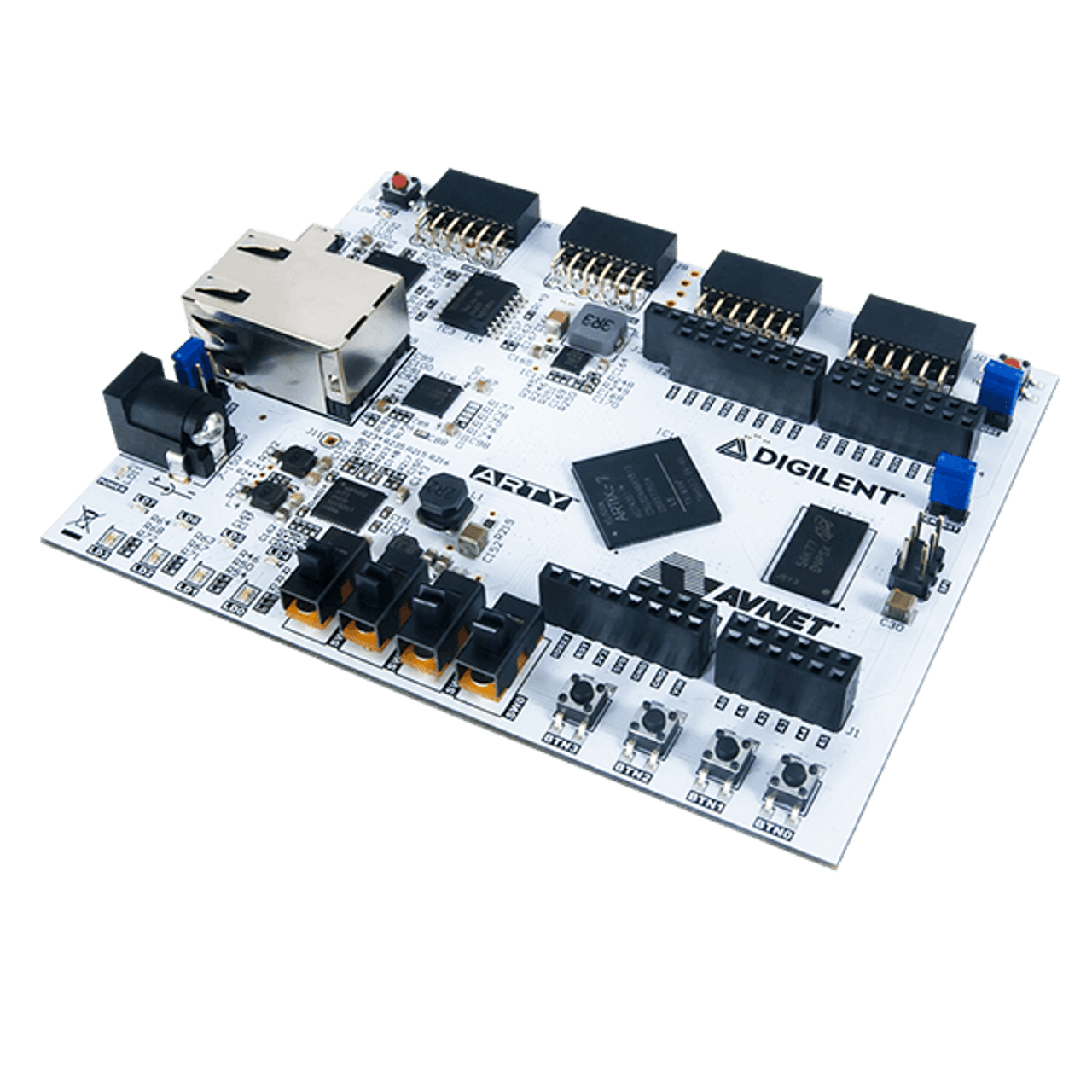

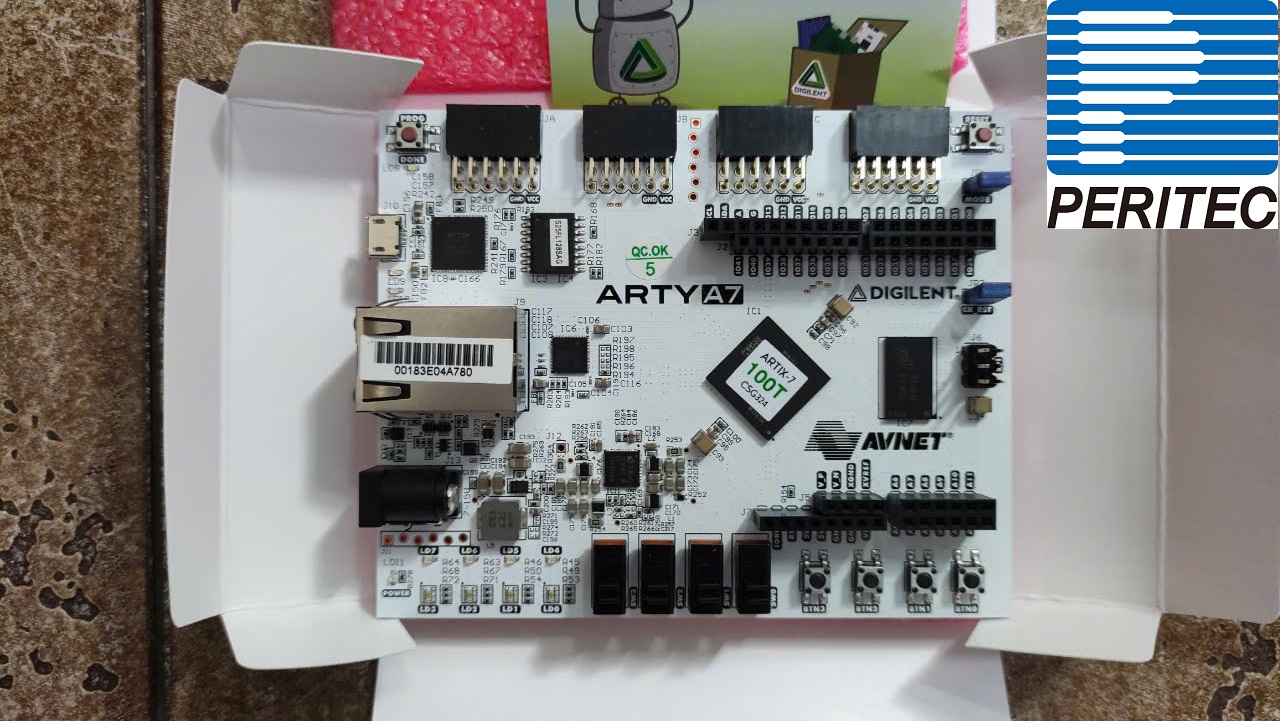

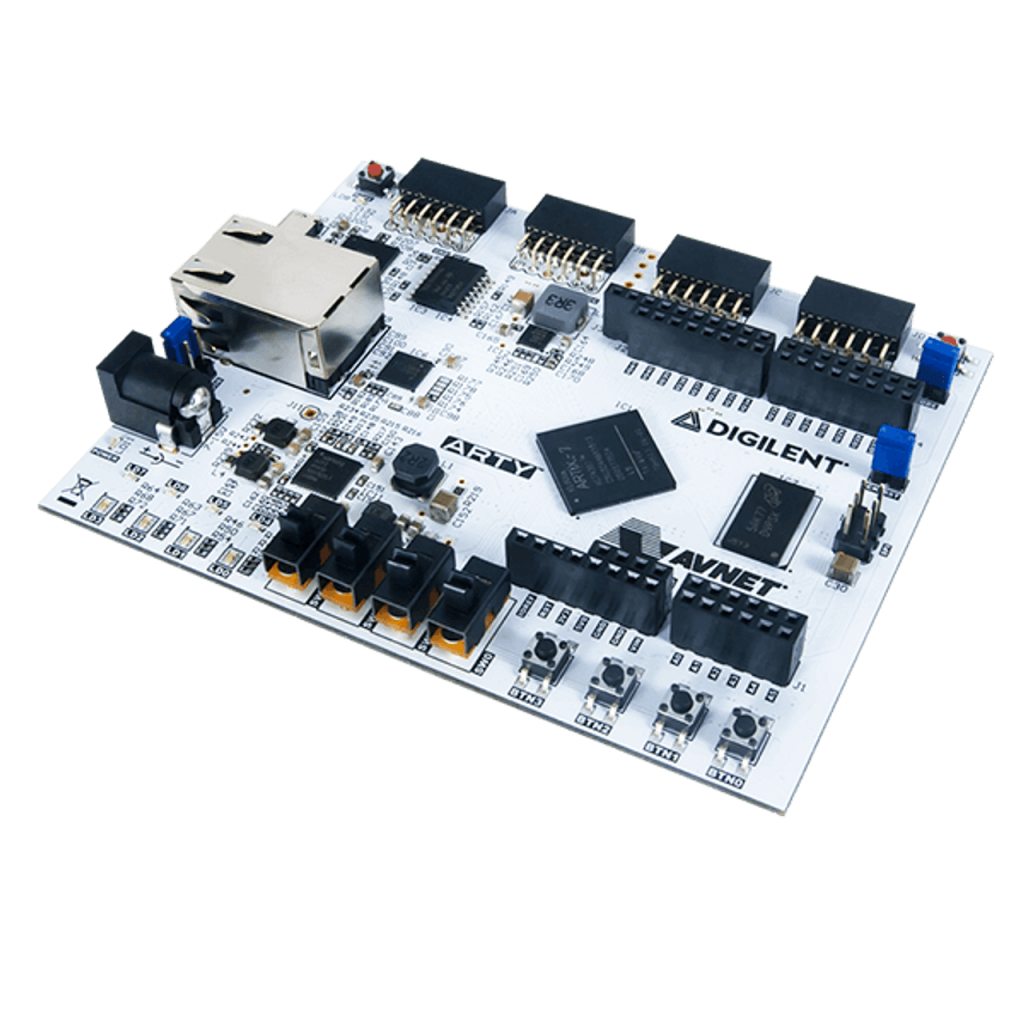

410-319-1 Digilent Arty A7-100T: Bo mạch phát triển Artix-7 FPGA

Mô tả

Dòng sản phẩm Arty của bo mạch Digilent FPGA/SoC được thiết kế với tính linh hoạt và đa năng. Với các đầu cắm Arduino™ phổ biến trên toàn cầu và nhiều cổng Pmod™, Arty sẽ là bo mạch FPGA/SoC linh hoạt nhất trong bộ công cụ của bạn.

Arty A7 là một nền tảng phát triển có thể dùng ngay, được thiết kế dựa trên dòng FPGA AMD Artix-7. Với các thiết bị Artix-7, bo mạch Arty A7 cung cấp hiệu suất trên mỗi watt, tốc độ đường truyền thu phát, xử lý DSP và tích hợp AMS cao nhất trong dòng Arty. Với MicroBlaze Soft Processor Core của AMD, bạn có thể tạo các ứng dụng nhúng với nhiều thiết bị ngoại vi, bộ nhớ và giao diện khác nhau.

Arty A7 được hỗ trợ bởi Vivado Design Suite của AMD, bao gồm cả phiên bản WebPACK miễn phí. Bạn cũng có thể sử dụng Vitis Core Development Kit hoặc AMD Software Development Kit để bắt đầu phát triển cho bộ xử lý MicroBlaze mà không cần kinh nghiệm về FPGA.

Arty A7-100T sử dụng chip XC7A100TCSG324-1.

Nếu Arty A7 mang lại hiệu năng cao hơn yêu cầu của ứng dụng, thì Arty S7 giá cả phải chăng hơn, sử dụng FPGA Spartan-7, có thể là lựa chọn tốt hơn. Nếu bạn đang tìm kiếm một bo mạch phát triển dựa trên SoC, hãy cân nhắc Arty Z7, sử dụng chip Zynq-7000 APSoC.

Tính năng

Mã chip FPGA: XC7A100TCSG324-1
Số lượng Logic Cells: 101,440
Số lượng DSP Slices: 240
Bộ nhớ (Kbits): 4,860
Tính năng FPGA
- Tốc độ xung nhịp nội bộ vượt quá 450MHz
- Bộ chuyển đổi analog-to-digital (XADC) trên chip
- Có thể lập trình qua JTAG và Quad-SPI Flash
Tính năng hệ thống
- 256MB DDR3L với bus 16-bit @ 333 MHz (667 MT/s)
- 16MB Quad-SPI Flash
  - Do hạn chế về chuỗi cung ứng, bộ nhớ Flash S25FL127S hoặc S25FL128S có thể được lắp trên bo mạch. Các linh kiện này không tương đương về mặt chức năng, nhưng việc lập trình flash thông qua Vivado và chế độ khởi động QSPI sẽ không bị ảnh hưởng. Bạn có thể tìm thêm thông tin trong Arty A7 Reference Manual.
- Mạch lập trình USB-JTAG (cần cáp Micro USB)
- Cấp nguồn từ USB hoặc bất kỳ nguồn 7V-15V nào
Kết nối hệ thống
- Ethernet 10/100 Mbps
- Cầu nối USB-UART
Thiết bị tương tác và cảm biến
- 4 công tắc
- 4 nút bấm
- 1 nút Reset
- 4 đèn LED
- 4 đèn LED RGB
Cổng nối mở rộng
- - 4 cổng nối Pmod
  - Cổng nối Shield Arduino/chipKIT

Thành phần sản phẩm

Arty A7-100T: Bo mạch phát triển Artix-7 FPGA

Phần mềm

Để tạo và chỉnh sửa thiết kế cho Arty A7, bạn có thể sử dụng Vivado Design Suite của AMD. Vivado là một phần mềm được thiết kế để tổng hợp và phân tích các thiết kế HDL. Arty A7 được hỗ trợ bởi phiên bản WebPACK miễn phí của Vivado Design Suite.

Nếu bạn đang sử dụng MicroBlaze Soft Processor Core của AMD, bạn có thể sử dụng Vitis Core Development Kit hoặc AMD Software Development Kit để tạo các ứng dụng nhúng cho Arty A7.
