410-308 Digilent JTAG-SMT2-NC

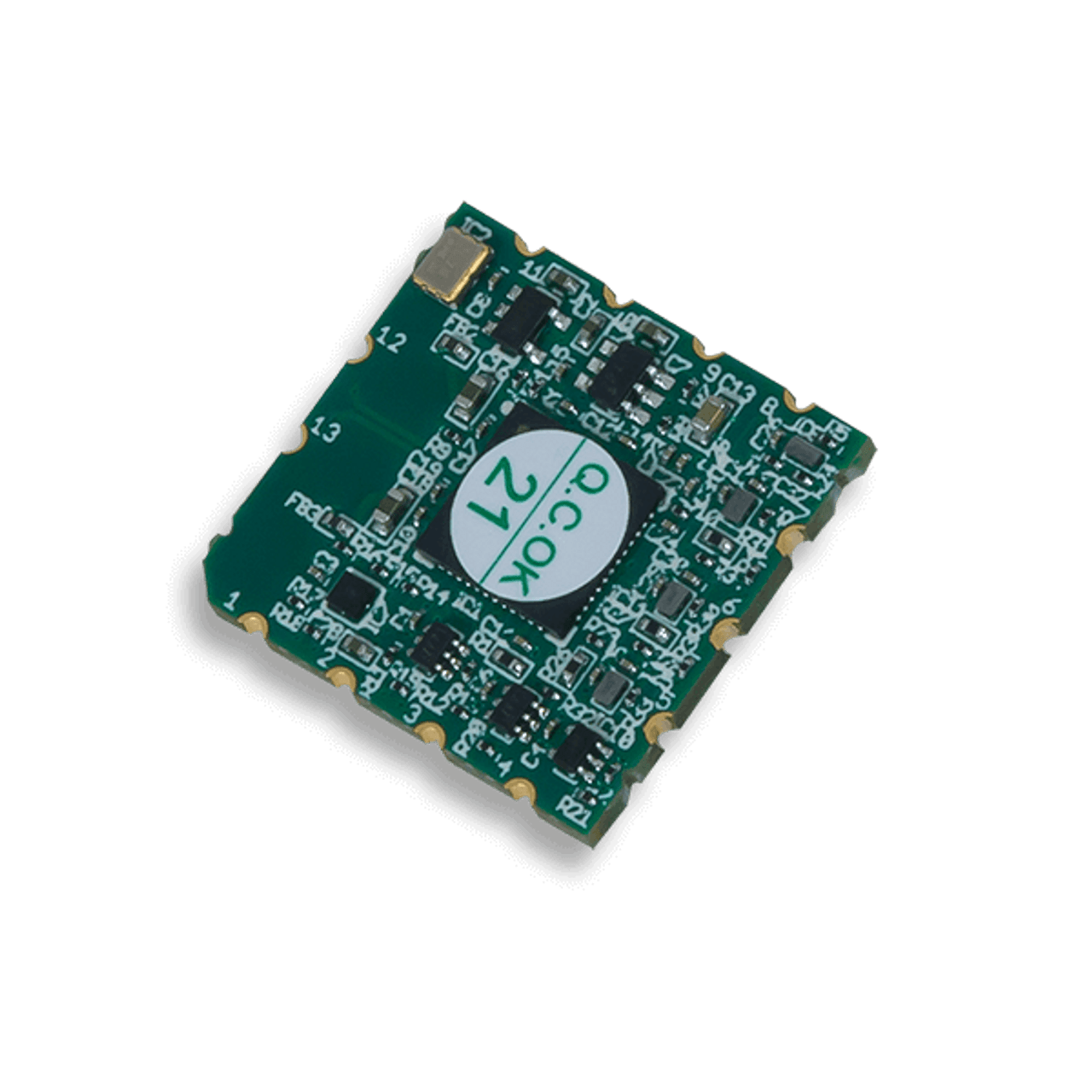

410-308 Digilent JTAG-SMT2-NC: Mô-đun lập trình gắn bề mặt.

Mô tả

JTAG-SMT2-NC có tất cả các tính năng giống như JTAG-SMT2, nhưng không có cổng USB gắn sẵn trên bo mạch. Điều này cho phép người dùng giải pháp lập trình này có thể gắn bo mạch ở bất kỳ vị trí nào trong thiết kế của họ, thay vì chỉ gắn ở cạnh bo mạch như khuyến nghị với JTAG-SMT2.

JTAG-SMT2-NC sử dụng nguồn chính 3,3V và một nguồn Vref riêng để điều khiển các tín hiệu JTAG. Tất cả các tín hiệu JTAG sử dụng bộ đệm ba trạng thái tốc độ cao 24mA cho phép điện áp tín hiệu từ 1,8V đến 5V và tốc độ bus lên đến 30 MBit/giây. Bus JTAG có thể được chia sẻ với các thiết bị khác, vì hệ thống giữ các tín hiệu JTAG ở trạng thái trở kháng cao, ngoại trừ khi tín hiệu được điều khiển trong quá trình lập trình. Module SMT2 được chứng nhận CE và hoàn toàn tuân thủ các chỉ thị RoHS và REACH của EU.

Lưu ý: Mô-đun này không cần thiết cho các bo mạch FPGA của Digilent vì các bo mạch được thiết kế sẵn với chức năng này.

Tính năng

Tất cả các tính năng giống như JTAG-SMT2, nhưng được xây dựng mà không có đầu nối USB.
Giải pháp lập trình/gỡ lỗi JTAG toàn diện, nhỏ gọn cho FPGA của AMD.
Tương thích với tất cả các công cụ của AMD.
Tương thích với IEEE 1149.7-2009 Lớp T0 – Lớp T4 (bao gồm JTAG 2 dây).
Chân GPIO cho phép phần mềm gỡ lỗi khởi động lại lõi xử lý trên nền tảng Zynq™ của AMD.
Cung cấp điện duy nhất 3,3V.
Một Vref riêng biệt điều khiển điện áp tín hiệu JTAG; Vref có thể là bất kỳ điện áp nào từ 1,8V đến 5V.
Tín hiệu USB2 tốc độ cao có chân ra để thiết kế do người dùng điều khiển có thể điều khiển bus JTAG/SPI lên đến
30Mbit/giây (tần số có thể thiết lập bởi người dùng).
Giải pháp lập trình SPI (chế độ 0 và 2 lên đến 30Mbit/giây, chế độ 1 và 3 lên đến 2Mbit/giây).
Mô-đun gắn trên bề mặt nhỏ gọn có thể được nạp trực tiếp lên bo mạch mục tiêu.
Một mạch tương tự có sẵn dưới dạng cáp lập trình độc lập, JTAG-HS2.
