410-328-35 Digilent Cmod A7-35T

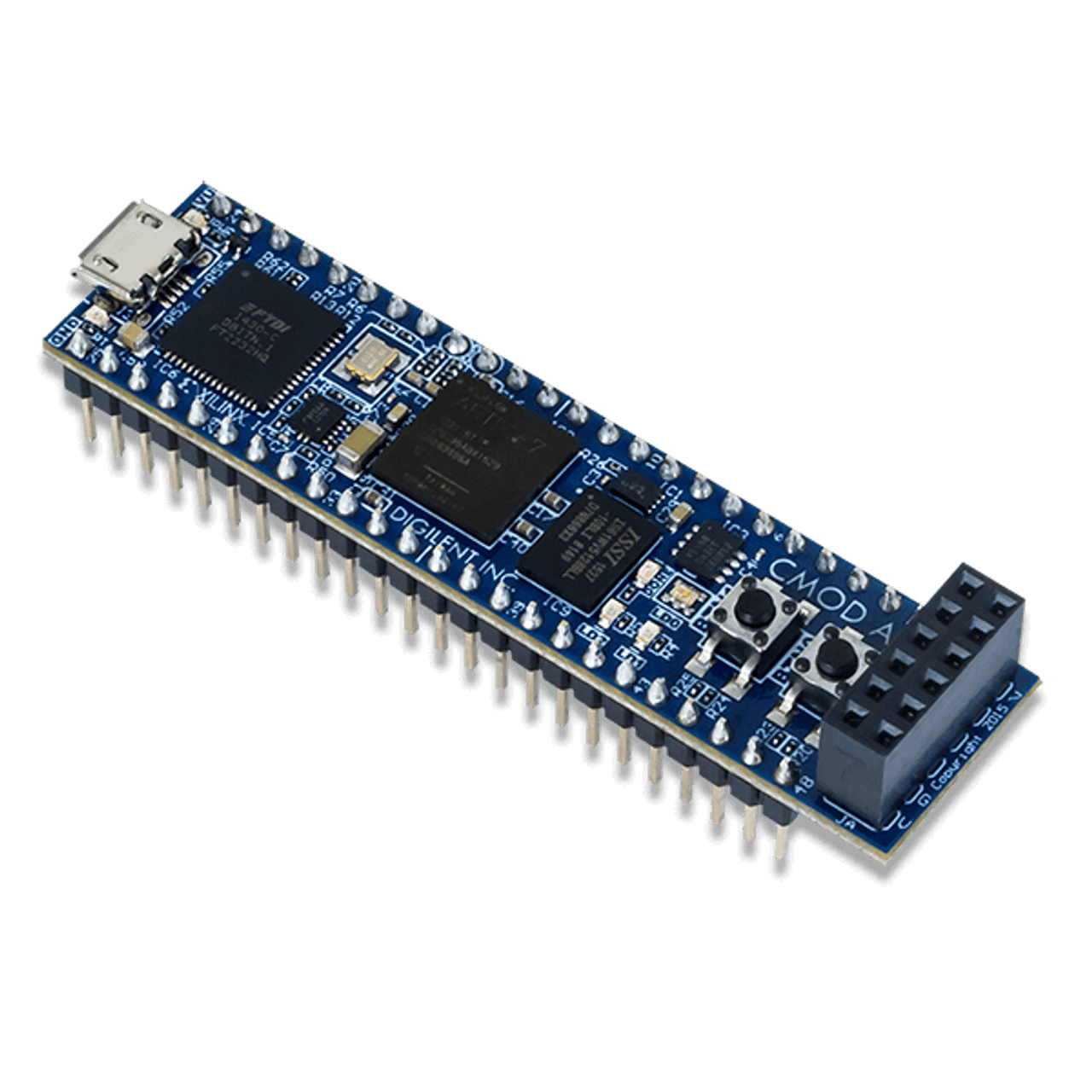

410-328-35 Digilent Cmod A7-35T: Mô-đun FPGA Artix-7 (XC7A35T-1CPG236C) có thể cắm vào bảng mạch

Mô tả

Dòng sản phẩm Cmod, hay Carrier Module, được thiết kế để tích hợp FPGA một cách nhanh chóng, đơn giản và linh hoạt vào thiết kế mạch, tạo mẫu và các dự án học tập/sở thích.

Digilent Cmod A7 là một bo mạch nhỏ gọn, 48 chân DIP, được xây dựng dựa trên FPGA AMD® Artix®-7, mang sức mạnh FPGA và khả năng tạo mẫu lên một bảng mạch thí nghiệm không cần hàn.

Bo mạch bao gồm một bộ nhớ flash Quad-SPI để lập trình, cũng như một mạch lập trình USB-JTAG và cầu nối USB-UART. Cmod A7 cũng được trang bị nguồn xung nhịp, cổng Pmod và I/O tích hợp với đèn LED và nút nhấn. Có 44 tín hiệu I/O FPGA được định tuyến đến các chân lỗ xuyên tâm cách nhau 100 mil, giúp Cmod A7 tương thích với các bảng mạch thí nghiệm không cần hàn. Kích thước này khiến Cmod A7 trở thành một lựa chọn tuyệt vời cho việc tạo mẫu linh hoạt và giá cả phải chăng, hoặc học tập về FPGA và mạch logic kỹ thuật số. Với kích thước chỉ 0,7" x 2,75", nó cũng có thể được lắp vào socket tiêu chuẩn và sử dụng trong các hệ thống nhúng.

FPGA Artix®-7 trên Cmod A7 cung cấp hiệu suất cao nhất trên mỗi watt, tốc độ đường truyền thu phát, xử lý DSP và tích hợp AMS cho một FPGA được tối ưu hóa về chi phí. Với MicroBlaze Soft Processor Core của AMD, bạn có thể tạo các ứng dụng nhúng với nhiều thiết bị ngoại vi, bộ nhớ và giao diện khác nhau.

Nếu thiết kế của bạn không yêu cầu đường truyền thu phát hoặc hiệu suất cao hơn của FPGA Artix®-7, chúng tôi khuyên bạn nên sử dụng Cmod S7 với giá cả phải chăng hơn, được trang bị FPGA Spartan®-7.

Tính năng

Tính năng hệ thống:

XC7A35T-1CPG236C
512KB SRAM với bus 8-bit và thời gian truy cập 8ns
4MB Quad-SPI Flash
Mạch lập trình USB-JTAG
Cấp nguồn từ USB hoặc nguồn ngoài 3,3-5,5V được kết nối với chân DIP

Kết nối hệ thống:

Cầu nối USB-UART

Thiết bị tương tác và cảm biến

2 đèn LED
1 đèn LED RGB
2 nút nhấn

Đầu nối mở rộng

Đầu nối DIP 48 chân với 44 ngõ vào/ra kỹ thuật số và 2 ngõ vào tương tự (0-3,3V)
Một đầu nối Pmod với 8 ngõ vào/ra kỹ thuật số

Thành phần sản phẩm

Mô-đun Cmod A7

Phần mềm

Để tạo và chỉnh sửa thiết kế cho Cmod A7, bạn có thể sử dụng Vivado Design Suite của AMD. Vivado là phần mềm được thiết kế để tổng hợp và phân tích thiết kế HDL. Cmod A7 được hỗ trợ bởi phiên bản WebPACK miễn phí của Vivado Design Suite.

Nếu bạn đang sử dụng MicroBlaze Soft Processor Core của AMD, bạn có thể sử dụng Vitis Core Development Kit hoặc AMD Software Development Kit để tạo các ứng dụng nhúng cho Cmod A7 của mình.
