410-251 Digilent JTAG-SMT2

410-251 Digilent JTAG-SMT2: Mô-đun lập trình gắn bề mặt.

Mô tả

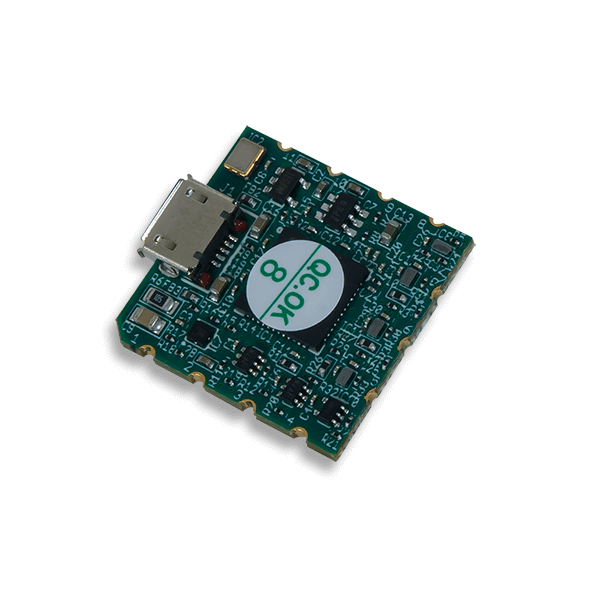

Nhóm hành động kiểm tra nối tiếp (JTAG)-SMT2 là một mô-đun lập trình gắn bề mặt nhỏ gọn, đầy đủ và tự chứa hoàn toàn dành cho các mạch FPGA có thể lập trình trong lĩnh vực của AMD®. Mô-đun có thể được truy cập trực tiếp từ các công cụ của AMD, bao gồm iMPACT™, ChipScope™ và EDK. Người dùng có thể tải mô-đun trực tiếp lên bảng mạch mục tiêu và hàn nóng chảy nó giống như bất kỳ linh kiện nào khác.

JTAG-SMT2 sử dụng nguồn điện chính 3,3V và một nguồn Vref riêng để điều khiển các tín hiệu JTAG. Tất cả các tín hiệu JTAG sử dụng bộ đệm ba trạng thái tốc độ cao 24mA cho phép điện áp tín hiệu từ 1,8V đến 5V và tốc độ bus lên tới 30MBit/giây. Bus JTAG có thể được chia sẻ với các thiết bị khác vì các hệ thống giữ tín hiệu JTAG ở trạng thái trở cao, ngoại trừ khi tín hiệu được điều khiển trực tiếp trong quá trình lập trình. Mô-đun SMT2 được chứng nhận CE và hoàn toàn tuân thủ các chỉ thị EU RoHS và REACH. Mô-đun sử dụng cáp tiêu chuẩn Type-A sang Micro-USB có thể mua từ Digilent, Inc.

Người dùng có thể kết nối các tín hiệu JTAG trực tiếp với các tín hiệu tương ứng trên FPGA. Để đạt kết quả tốt nhất, hãy gắn mô-đun cạnh mép của bo mạch chủ PCB trên một mặt phẳng đất. Mặc dù người dùng có thể chạy các mạch tín hiệu trên bề mặt PCB dưới SMT2, Digilent khuyên nên giữ khu vực ngay dưới SMT2 thông thoáng.

Lưu ý: Giữ trở kháng giữa SMT2 và FPGA dưới 100 Ohm để vận hành JTAG ở tốc độ tối đa. SMT2 cải tiến so với SMT1 với việc bổ sung ba chân IO đa năng (GPIO0 – GPIO2) và hỗ trợ giao tiếp với các thiết bị mục tiêu JTAG theo chuẩn IEEE 1149.7-2009 ở cả chế độ 2 dây và 4 dây. Lưu ý: Mô-đun này không cần thiết cho các bo mạch FPGA của Digilent vì các bo mạch được thiết kế với chức năng này sẵn.

Tính năng

Giải pháp lập trình/gỡ lỗi JTAG nhỏ gọn, tất cả trong một cho FPGA của AMD.
Tương thích với các công cụ của AMD.
Tương thích với IEEE 1149.7-2009 Lớp T0 – Lớp T4 (bao gồm JTAG 2 dây)..
Chân GPIO cho phép phần mềm gỡ lỗi đặt lại lõi bộ xử lý của nền tảng Zynq™ của AMD.
Nguồn duy nhất 3.3V.
Vref riêng điều khiển điện áp tín hiệu JTAG; Vref có thể là bất kỳ điện áp nào từ 1.8V đến 5V.
Cổng USB2 tốc độ cao có thể điều khiển bus JTAG/SPI với tốc độ lên đến 30Mbit/giây (tần số do người dùng cài đặt).
Giải pháp lập trình SPI (chế độ 0 và 2 lên đến 30Mbit/giây, chế độ 1 và 3 lên đến 2Mbit/giây).
Sử dụng kết nối USB2 micro-AB.
Mô-đun nhỏ gọn dạng gắn bề mặt có thể được chuyển trực tiếp lên bo mạch đích.
Một mạch tương tự có sẵn dưới dạng cáp lập trình độc lập; xem JTAG-HS2 của Digilent.
Bộ ổn áp tuyến tính Analog Devices ADP123AUJZ.
Được phần mềm Adept và Adept SDK của Digilent hỗ trợ đầy đủ.
