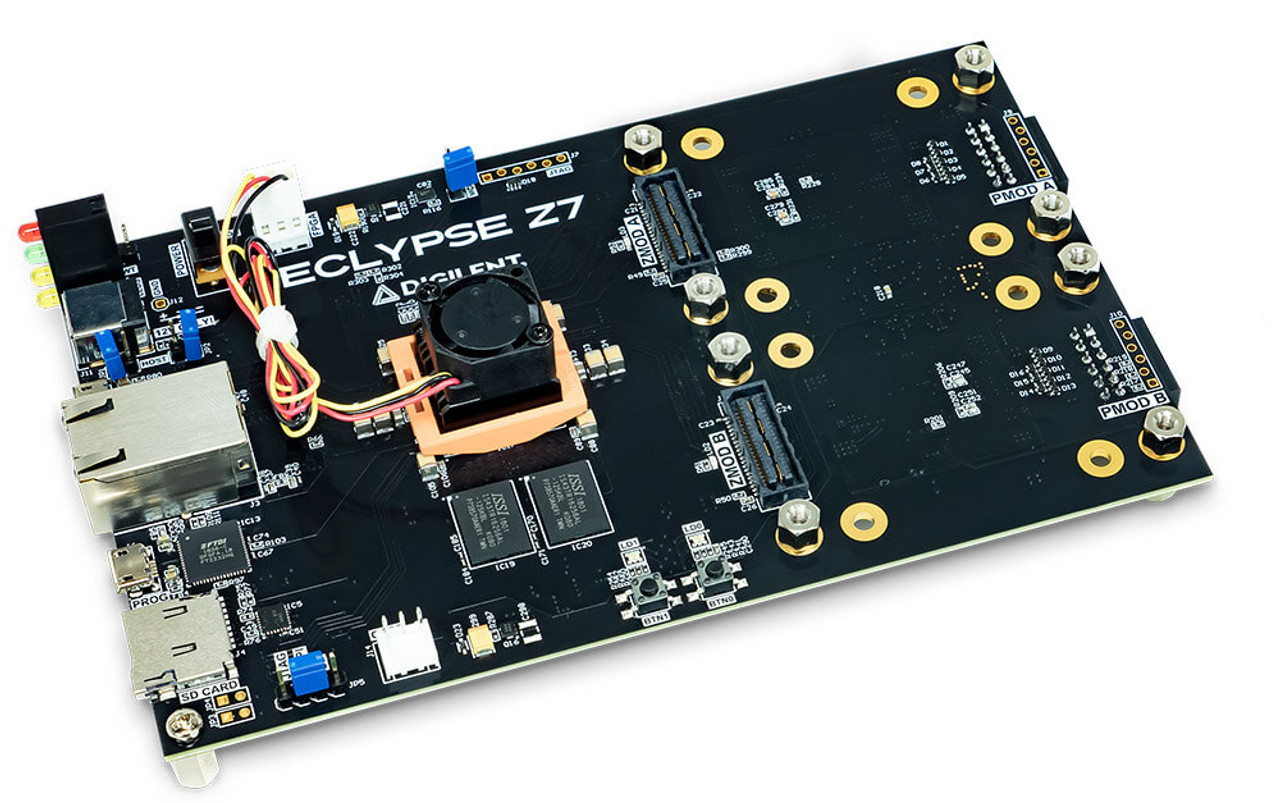

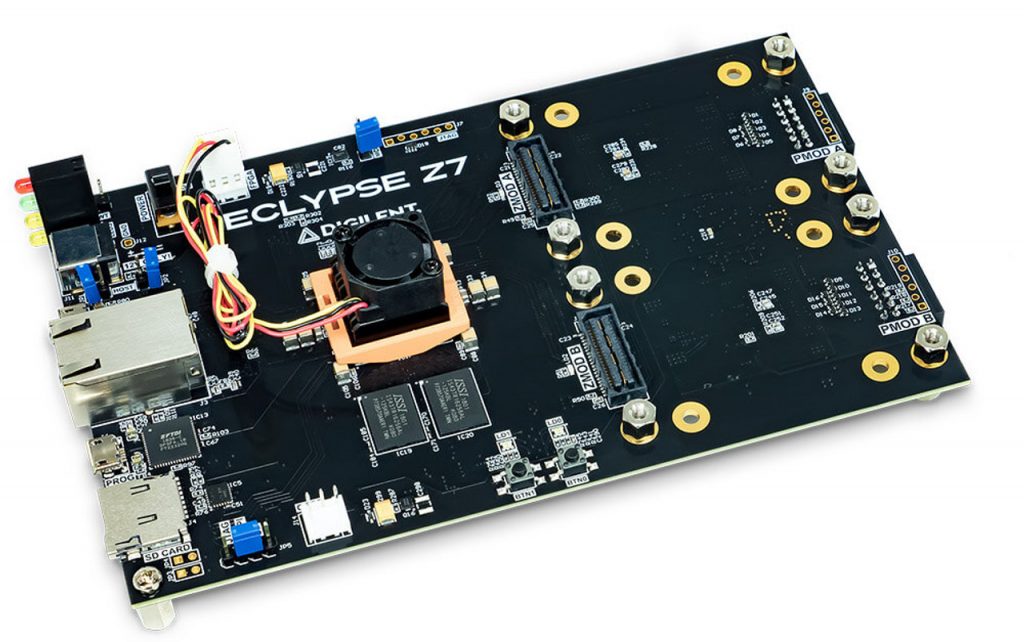

410-393 Digilent Eclypse Z7

410-393 Digilent Eclypse Z7: Bo mạch phát triển Zynq-7000 SoC XC7Z020-1CLG484C, dùng phát triển thiết bị đo lường dạng mô-đun

Mô tả

Tổng quan

Eclypse Z7 được thiết kế đặc biệt để hỗ trợ tạo mẫu nhanh và phát triển các hệ thống đo lường nhúng. Được trang bị cổng Zmod tốc độ cao để mở rộng theo mô-đun và SoC AMD Zynq®-7020, Eclypse Z7 nhanh và linh hoạt, giúp các kỹ sư và nhà nghiên cứu rút ngắn thời gian phát triển các hệ thống đo lường, điều khiển và thiết bị đo lường tốc độ cao mới, mạnh mẽ và tiên tiến cho các ứng dụng điện toán biên, y tế và truyền thông.

Mở rộng Zmod

Zmod là giải pháp mở rộng của Digilent sử dụng chuẩn SYZYGY mã nguồn mở từ Opal Kelly. Nhanh hơn Pmod Standard, nhỏ gọn và tiết kiệm chi phí hơn FMC, Zmod cải thiện các tùy chọn tùy chỉnh cho I/O tốc độ cao. Cắm Zmod dành riêng cho ứng dụng của bạn và bắt đầu hoạt động chỉ trong vài giờ hoặc vài ngày, thay vì vài tuần hoặc vài tháng.

Thành phần sản phẩm

Bo mạch phát triển Eclypse Z7
Quạt FPGA
Cáp lập trình USB A sang Micro B
Cáp USB A sang Micro A
Nguồn điện 12V 5A
Tám chân đế 5 mm

Phần mềm

Môi trường phát triển

Để tạo và chỉnh sửa thiết kế cho Eclypse Z7, bạn có thể sử dụng Vivado Design Suite của AMD. Vivado là phần mềm được thiết kế để tổng hợp, triển khai và phân tích các thiết kế HDL. Eclypse Z7 được hỗ trợ bởi phiên bản WebPACK miễn phí.

Bạn có thể sử dụng PetaLinux Tools của AMD để tùy chỉnh, xây dựng và triển khai các giải pháp Embedded Linux trên Zynq-7000.

AMD SDK cho phép phát triển các ứng dụng phần mềm nhúng nhắm mục tiêu đến các thiết bị SoC AMD, chẳng hạn như Zynq-7000.

Thiết kế mẫu

Dành cho những ai muốn bắt đầu mà không cần kinh nghiệm về FPGA, Digilent cung cấp một số thiết kế mẫu sử dụng Eclypse với C/C++, bao gồm cả ứng dụng phần mềm baremetal và Linux, khi kết hợp với Zmod Scope 1410-105 và Zmod AWG.

Một ví dụ về bộ lọc kỹ thuật số chỉ dành cho phần cứng, vòng lặp tín hiệu từ Zmod Scope qua logic xử lý tín hiệu số trong Zynq PL và trở lại qua Zmod AWG cũng được cung cấp.
