410-358 Digilent Pcam 5C

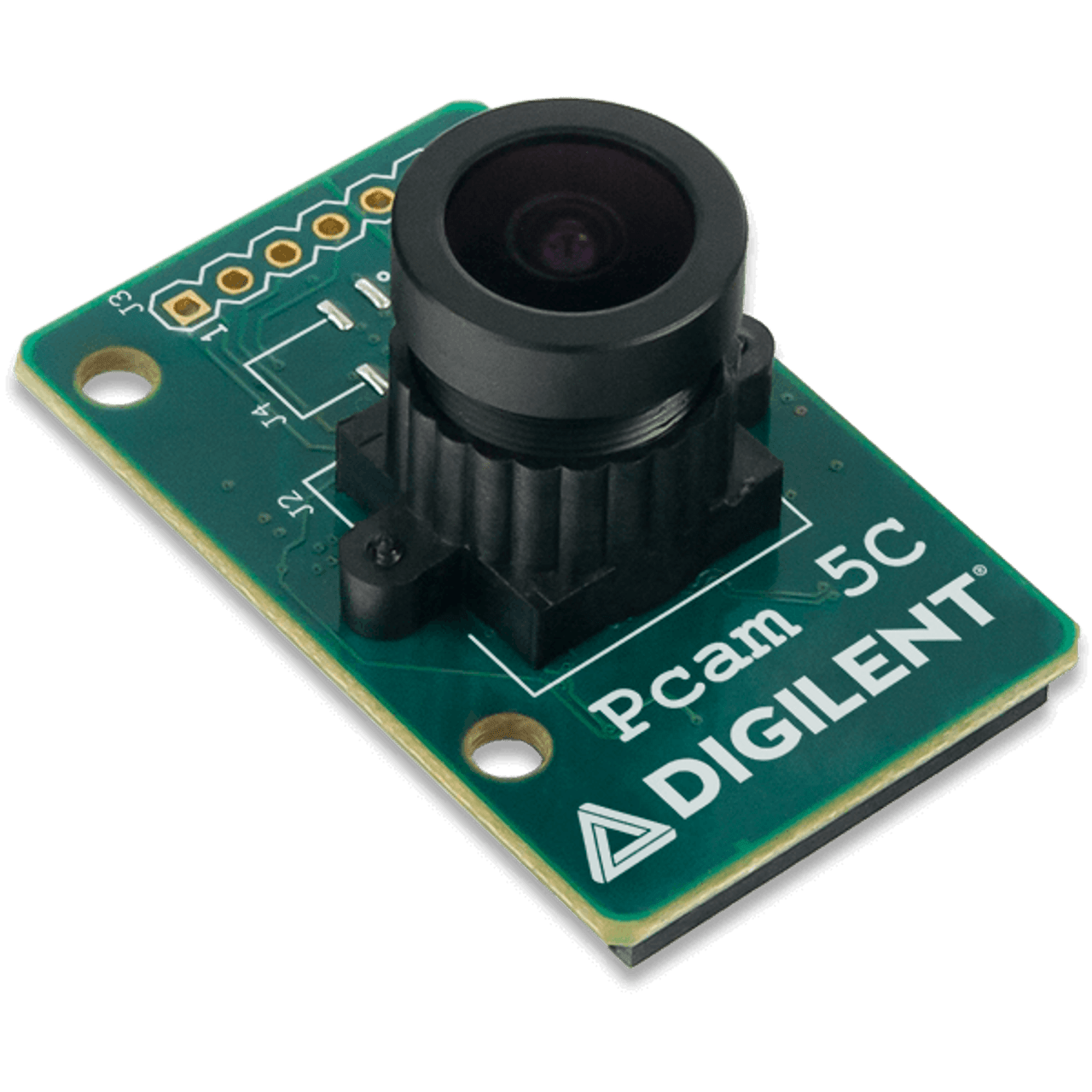

410-358 Digilent Pcam 5C: Mô-đun camera màu lấy nét cố định 5 MP

Mô tả

Pcam 5C là một mô-đun camera được thiết kế để sử dụng với các bo mạch phát triển FPGA và SoC của Digilent.

Mô-đun này được thiết kế dựa trên cảm biến hình ảnh màu Omnivision OV5640 5 megapixel (MP). Cảm biến này bao gồm nhiều chức năng xử lý nội bộ giúp cải thiện chất lượng hình ảnh, chẳng hạn như cân bằng trắng tự động, hiệu chuẩn mức đen tự động và các điều khiển để điều chỉnh độ bão hòa, sắc thái, gamma và độ sắc nét.

Dữ liệu được truyền qua giao diện MIPI CSI-2 hai làn, cung cấp đủ băng thông dữ liệu để hỗ trợ các định dạng phát trực tuyến video phổ biến như 1080p (ở tốc độ 30 khung hình/giây) và 720p (ở tốc độ 60 khung hình/giây). Mô-đun được kết nối với bo mạch phát triển FPGA thông qua cáp phẳng mềm dẻo (FFC) 15 chân tương thích với đầu nối trên bo mạch phát triển Raspberry Pi phổ biến.

Digilent Zybo Z7 và Genesys ZU cung cấp cổng thích hợp để kết nối trực tiếp với Pcam 5C. Chúng tôi cũng cung cấp module thích ứng FMC Pcam Adapter, cung cấp kết nối cho tối đa 4 Pcam và có thể được gắn trên bo mạch có đầu nối FMC tương thích. Pcam 5C đã sẵn sàng sử dụng ngay khi xuất xưởng, đi kèm cáp dẹt mềm dẻo cần thiết và ống kính lắp sẵn tại nhà máy với ngàm ống kính M12.

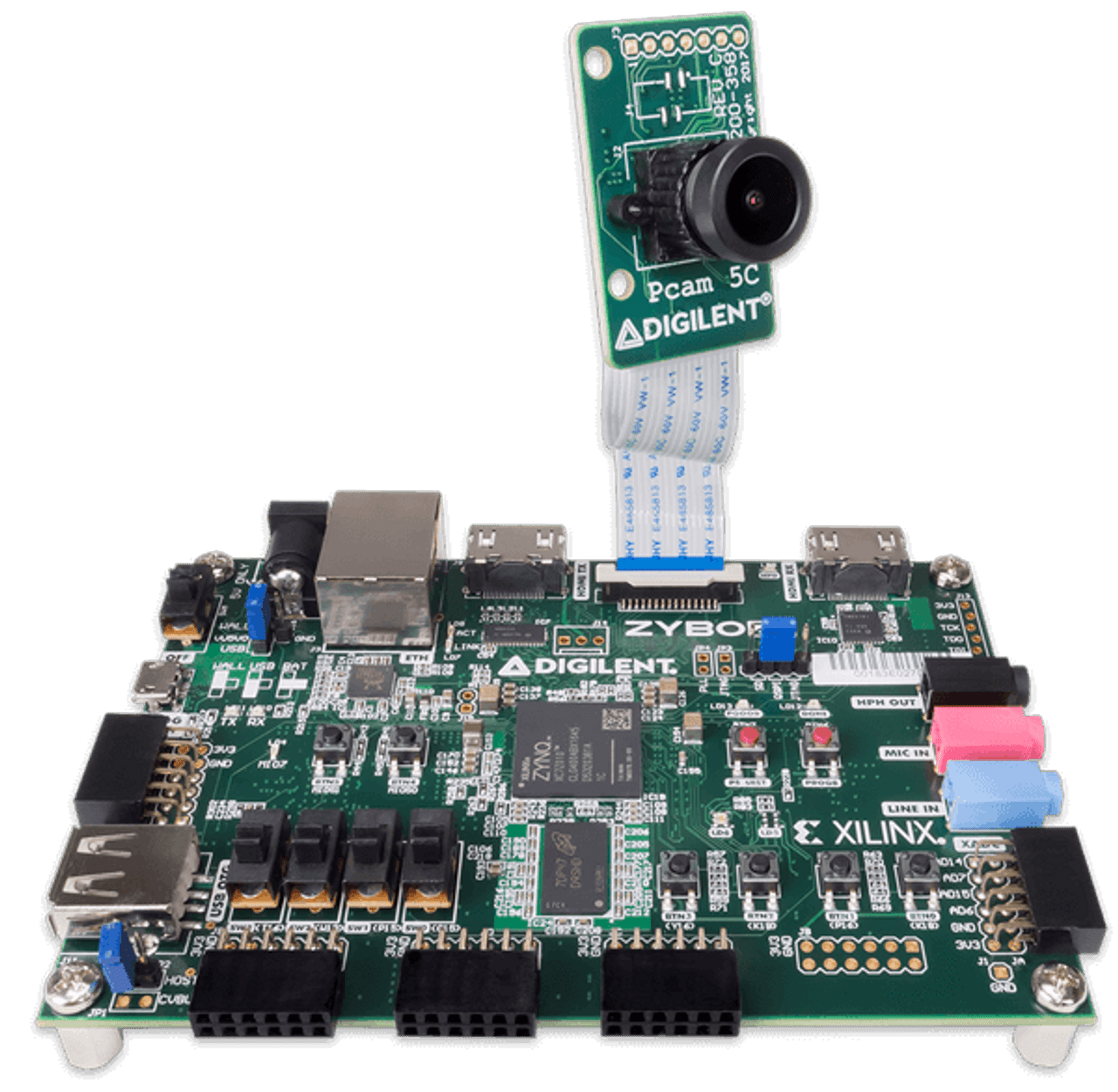

Pcam 5C kết nối trực tiếp với Zybo Z7

Tính năng

Cảm biến hình ảnh hệ thống màu trên chip 5MP
Đầu nối FFC 15 chân cho dữ liệu hình ảnh
Giao diện cảm biến hình ảnh MIPI CSI-2 hai làn
Hỗ trợ QSXGA@15Hz, 1080p@30Hz, 720p@60Hz, VGA@90Hz và QVGA@120Hz*
Các định dạng đầu ra bao gồm RAW10, RGB565, CCIR656, YUV422/420, YCbCr422 và nén JPEG
Ngàm ống kính M12 tiêu chuẩn cho khả năng hoán đổi ống kính
Kích thước PCB nhỏ gọn cho thiết kế linh hoạt (4,0 cm x 2,5 cm)
Đầu cắm thẳng 1x7 100-mil để truy cập tín hiệu camera phụ
Tương thích với bo mạch phát triển Digilent tương thích với Pcam

* Không phải tất cả các định dạng và độ phân giải đều đã được thử nghiệm. Định dạng dữ liệu duy nhất được Digilent hỗ trợ chính thức là RAW10.
