410-376 Digilent Cmod S7

410-376 Digilent Cmod S7: Mô-đun FPGA Spartan-7 (XC7S25-1CSGA225C) có thể cắm vào bảng mạch

Mô tả

Dòng sản phẩm Cmod, hay Carrier Module, được thiết kế để tích hợp FPGA một cách nhanh chóng, đơn giản và linh hoạt vào thiết kế mạch, tạo mẫu và các dự án học tập/sở thích.

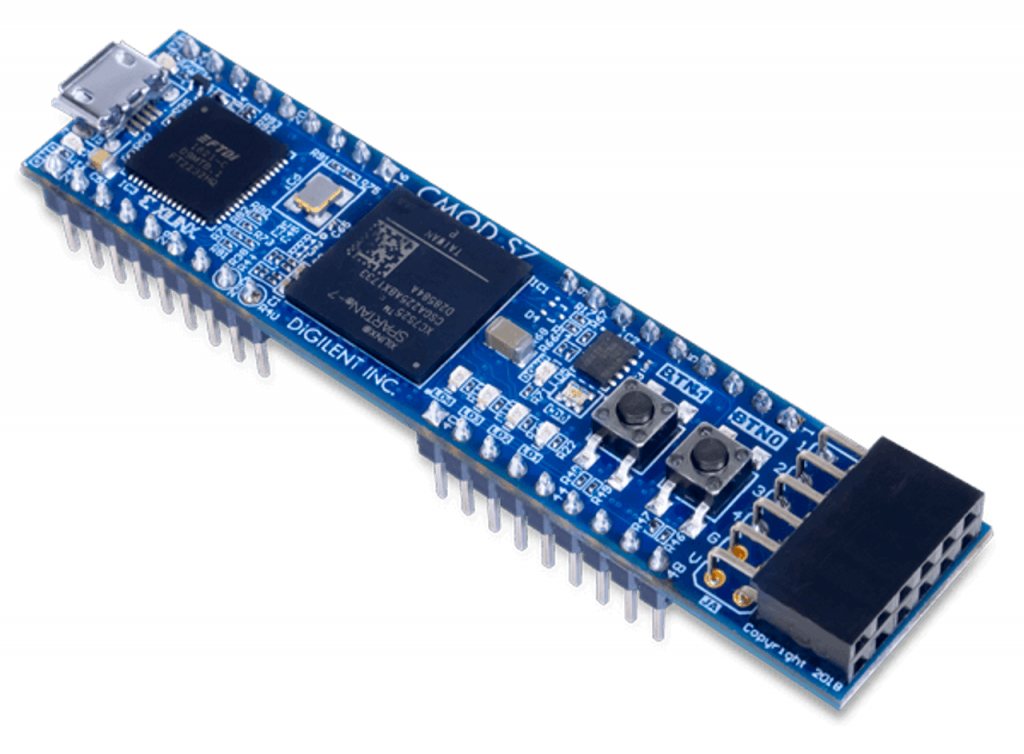

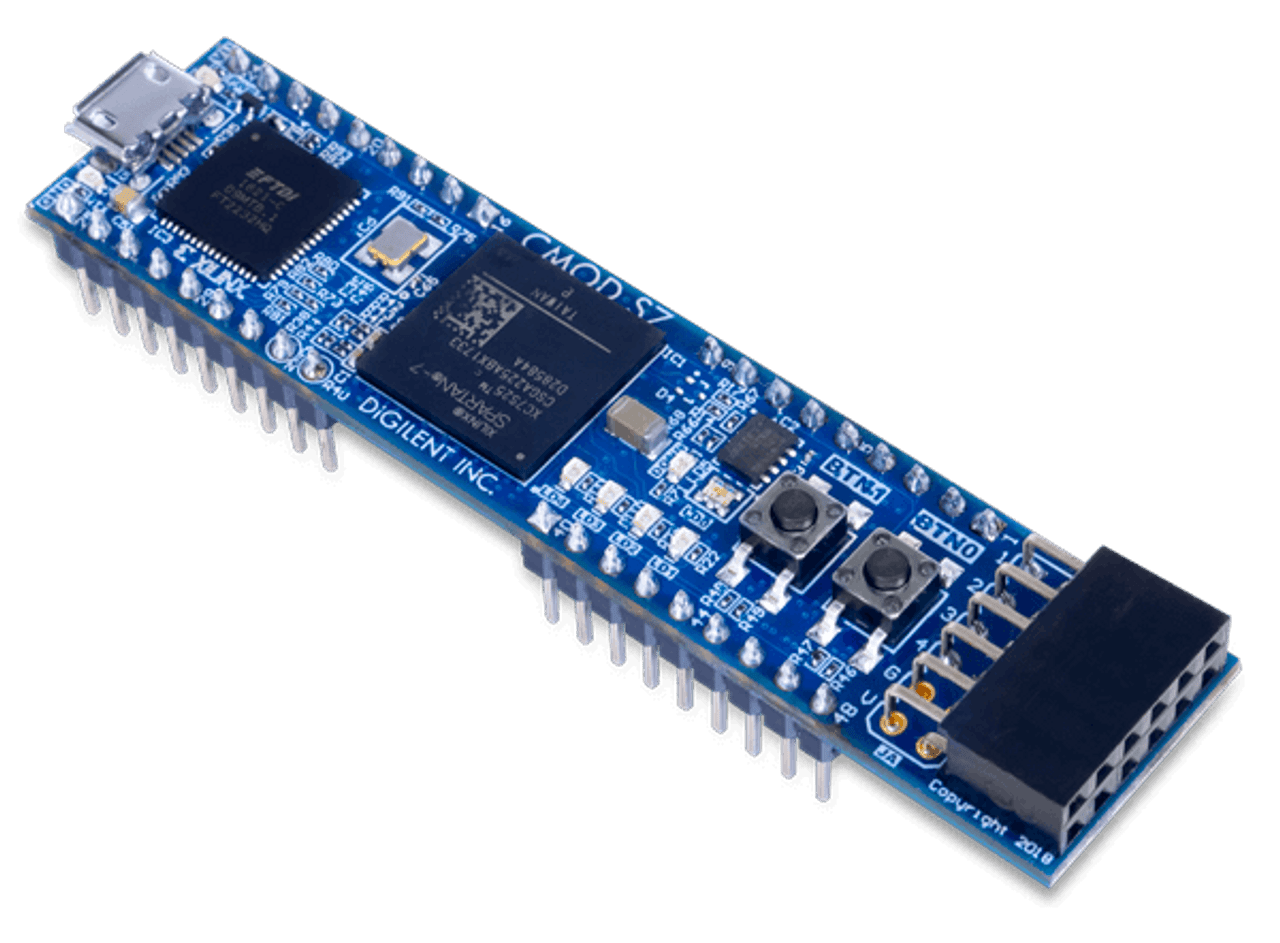

Digilent Cmod S7 là một bo mạch nhỏ gọn, 48 chân DIP, với 36 chân, được xây dựng dựa trên FPGA AMD® Spartan®-7, mang sức mạnh FPGA và khả năng tạo mẫu đến một bảng mạch thí nghiệm không cần hàn.

Bo mạch bao gồm một bộ nhớ flash Quad-SPI để lập trình, cũng như một mạch lập trình USB-JTAG và cầu nối USB-UART. Cmod S7 cũng được trang bị nguồn xung nhịp, cổng Pmod và I/O tích hợp với đèn LED và nút nhấn. Có 32 tín hiệu I/O FPGA, 2 tín hiệu đầu vào analog FPGA, một đường cấp nguồn ngoài và đường nối đất được định tuyến đến các chân cắm lỗ xuyên qua cách nhau 100 mil, giúp Cmod S7 tương thích với các bảng mạch thí nghiệm không cần hàn. Kích thước này khiến Cmod S7 trở thành một lựa chọn tuyệt vời cho việc tạo mẫu linh hoạt và giá cả phải chăng, hoặc học FPGA và mạch logic số. Với kích thước chỉ 0,7" x 3,05", nó cũng có thể được lắp vào socket tiêu chuẩn và sử dụng trong các hệ thống nhúng.

FPGA Spartan-7 trên Cmod S7 mang đến hiệu năng vượt trội trong một thiết kế nhỏ gọn. Với lõi xử lý MicroBlaze Soft Processor Core của AMD, bạn có thể tạo các ứng dụng nhúng với nhiều thiết bị ngoại vi, bộ nhớ và giao diện khác nhau.

Nếu thiết kế của bạn yêu cầu đường truyền thu phát hoặc nhiều tài nguyên FPGA hơn, chúng tôi khuyên bạn nên sử dụng Cmod A7 hiệu năng cao hơn, với FPGA Artix-7.

Tính năng

FPGA AMD Spartan-7 (XC7S25-1CSGA225C)

3.650 slices chứa bốn LUT 6 đầu vào và 8 flip-flop
1.620 Kbit khối RAM nhanh
Ba ô quản lý xung nhịp, mỗi ô có vòng khóa pha (phase-locked loop) và bộ quản lý xung nhịp chế độ hỗn hợp
80 DSP slices
Tốc độ xung nhịp bên trong vượt quá 450 MHz
Bộ chuyển đổi analog sang số trên chip (XADC)
Có thể lập trình qua JTAG và Quad-SPI Flash

Bộ nhớ

4 MB Quad-SPI Flash

Nguồn

Cấp nguồn từ USB hoặc nguồn ngoài 5V được kết nối với chân DIP 24 (KHÔNG bao gồm cáp micro USB)

USB

Mạch lập trình USB-JTAG
Cầu nối USB-UART

Nút nhấn và đèn LED

2 Nút
4 Đèn LED
1 Đèn LED RGB

Cổng kết nối mở rộng

1 Cổng kết nối Pmod: Tổng cộng 8 I/O FPGA
Đầu cắm DIP 48 chân
- Đã lắp 36 chân chân:
  - Tổng cộng 32 I/O FPGA
  - 2 đầu vào analog 0-3,3V một đầu đến XADC

Thành phần sản phẩm

Mô-đun Cmod S7

Phần mềm

Để tạo và chỉnh sửa thiết kế cho Cmod S7, bạn có thể sử dụng Vivado Design Suite của AMD. Vivado là phần mềm được thiết kế để tổng hợp và phân tích thiết kế HDL. Cmod S7 được hỗ trợ bởi phiên bản WebPACK miễn phí của Vivado Design Suite.

Nếu bạn đang sử dụng MicroBlaze Soft Processor Core của AMD, bạn có thể sử dụng Vitis Core Development Kit hoặc AMD Software Development Kit để tạo các ứng dụng nhúng cho Cmod S7 của mình.
