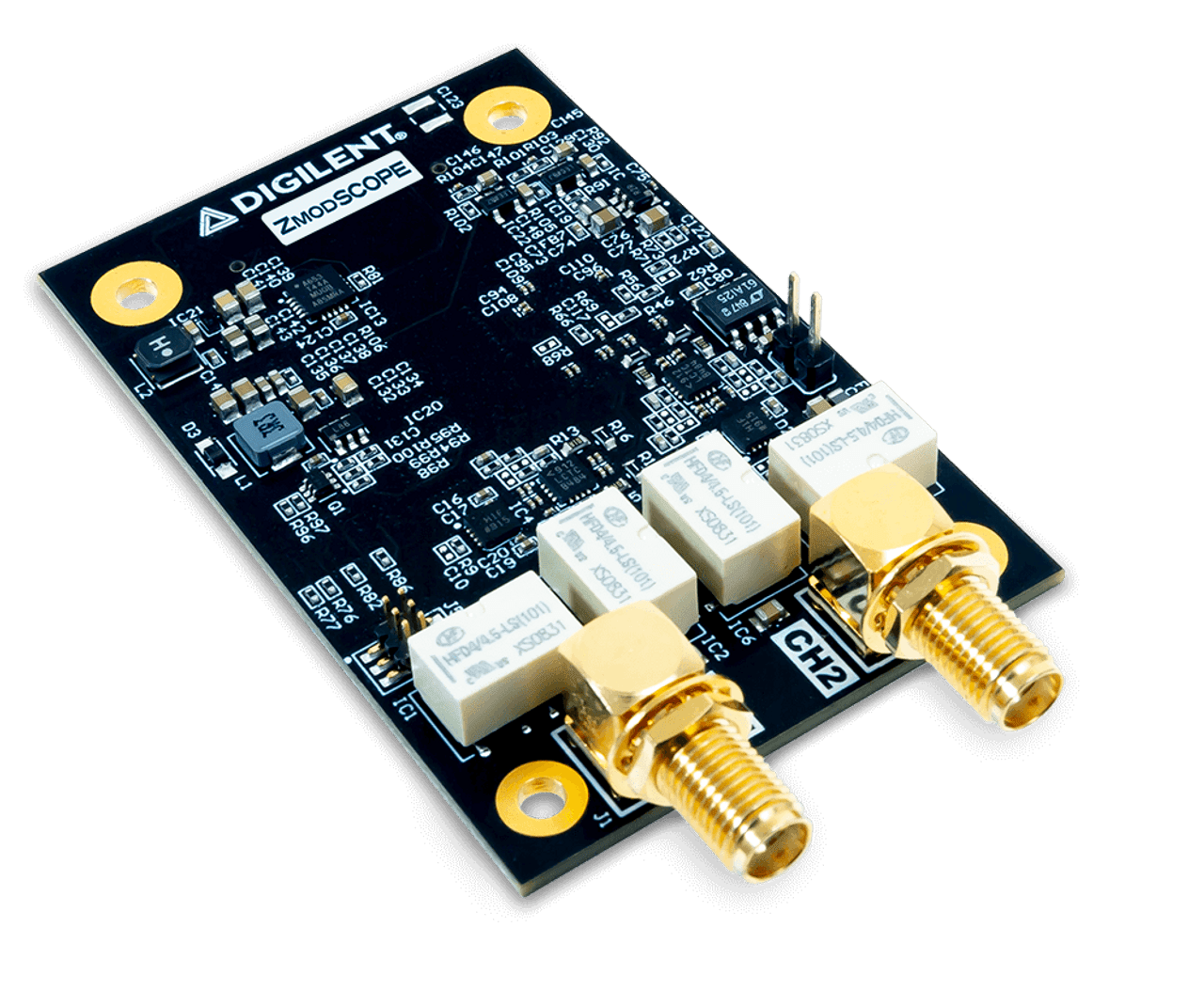

410-396-6 Digilent Zmod Scope 1410-125: Mô-đun hiện sóng 2 kênh 14-bit, 125MS/s, tương thích SYZYGY

Mô tả

Dòng Zmod Scope 1410 là một trong những mô-đun mở rộng đầu tiên của Digilent tuân thủ chuẩn SYZYGY. Chuẩn SYZYGY cung cấp giao diện kỹ thuật số tốc độ/băng thông cao hơn nhiều so với Pmod, nhưng có kích thước nhỏ gọn và chi phí thấp hơn nhiều so với FMC, cho phép người dùng cấu hình bo mạch phát triển FPGA với các cổng I/O phù hợp cho ứng dụng của họ.

Được điều khiển bởi bo mạch SYZYGY, Zmod Scope 1410-125 có thể đồng thời thu được hai tín hiệu ±25V với độ phân giải 14 bit ở tốc độ lấy mẫu lên đến 125MS/s. Đầu vào analog có thể được kết nối với mạch bằng cáp SMA.

Khi được kết nối với bo mạch cơ sở sử dụng chuẩn mở rộng SYZYGY, chẳng hạn như Eclypse Z7 hoặc Genesys ZU, sự kết hợp này sẽ đóng vai trò là một nền tảng tạo mẫu mạnh mẽ cho thiết bị đo lường, điều khiển tốc độ cao và SDR. Bằng cách sử dụng các khả năng mở rộng này, người dùng có thể dành nhiều thời gian hơn cho các khía cạnh phân tích và cấp hệ thống của giải pháp thay vì phải tập trung vào các tương tác cấp thành phần của thiết bị.

Tính năng

Kênh: 2
Loại kênh: đầu cuối đơn
Độ phân giải: 14-bit
Dải đầu vào: ±1V (Độ lợi cao) hoặc ±25V (Độ lợi thấp)
Độ phân giải tuyệt đối: 0,13mV (Độ lợi cao) hoặc 3,21mV (Độ lợi thấp)
Tốc độ lấy mẫu (thời gian thực): 125MS/s
Trở kháng đầu vào: 1MΩ||18pF
Băng thông analog: 70 MHz @ 3dB, 30MHz @ 0,5dB, 20 MHz @ 0,1 dB
Bảo vệ đầu vào đến: ±50V

Thành phần sản phẩm

Zmod Scope 1410-125
Ốc vít để cố định Zmod vào bo mạch chủ tương thích (4 ốc M3x5mm)

Phần mềm

Digilent cung cấp Thư viện Zmod cùng với các bản demo phần mềm baremetal và PetaLinux để hỗ trợ cả Zmod Scope và Zmod AWG. Tại thời điểm viết bài, chỉ có Zmod AWG và Zmod Scope 1410-105 được hỗ trợ. Hiện đã có bản demo phần cứng sử dụng Zynq PL của Eclypse, hỗ trợ tất cả các phiên bản.
