410-416 Digilent Zmod Digitizer 1430-125: Mô-đun số hóa 2 kênh 14-bit

Mô tả

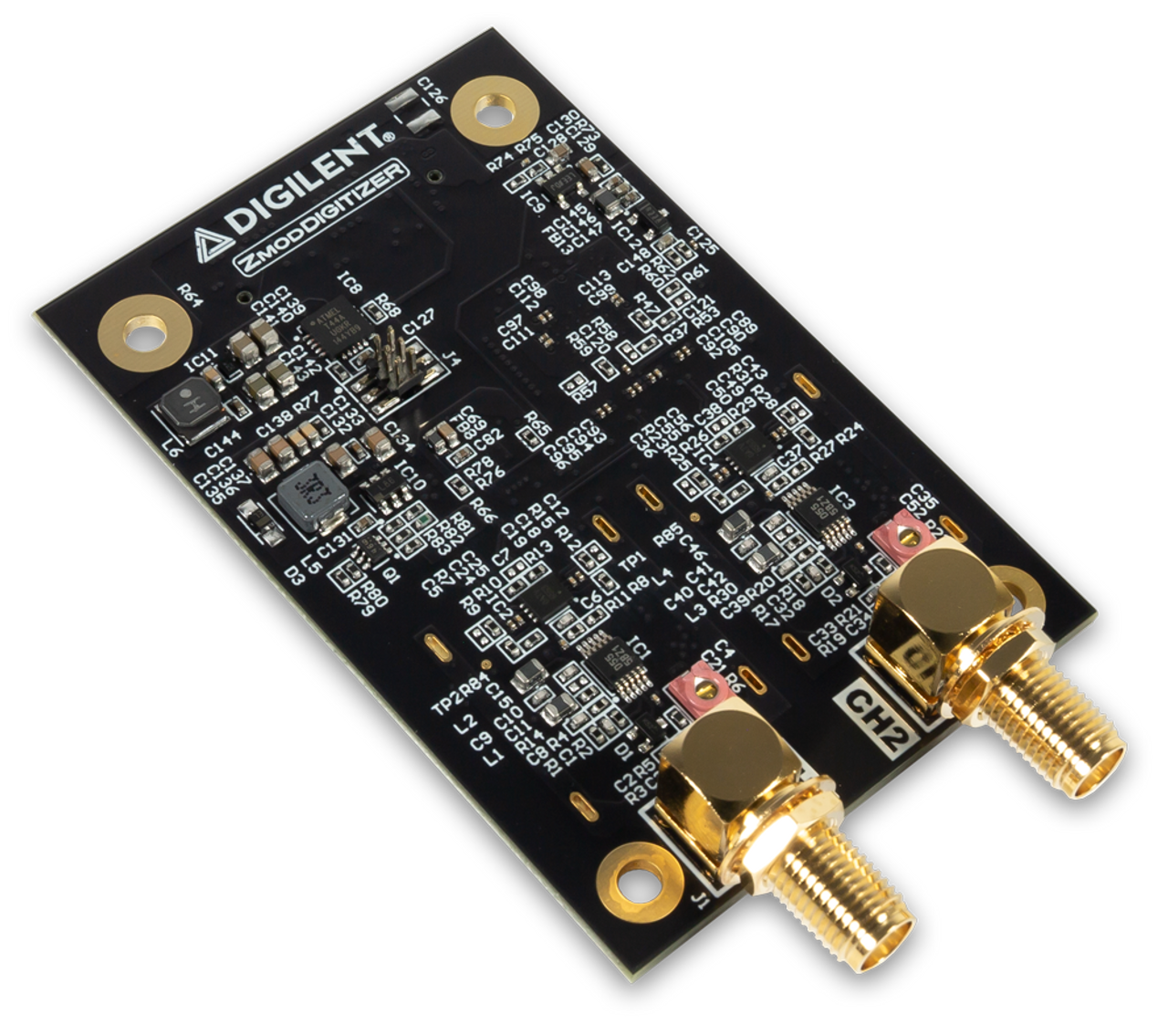

Digilent Zmod Digitizer là một mô-đun tương thích với SYZYGY™, bao gồm một bộ ADC kênh đôi và phần front-end đi kèm. Zmod Digitizer được thiết kế để sử dụng với bất kỳ bo mạch chủ tương thích với SYZYGY™ nào có các tính năng cần thiết.

Khi được kết nối với bo mạch chủ sử dụng phần mở rộng SYZYGY™, chẳng hạn như Eclypse Z7 hoặc Genesys ZU, sự kết hợp này sẽ đóng vai trò là một nền tảng tạo mẫu mạnh mẽ cho các thiết bị đo lường, điều khiển tốc độ cao và SDR. Bằng cách tận dụng các tính năng mở rộng này, người dùng có thể dành nhiều thời gian hơn cho các khía cạnh phân tích và hệ thống của giải pháp thay vì phải tập trung vào các tương tác ở cấp độ linh kiện của các thiết bị.

Mô-đun Zmod Digitizer là một biến thể của mô-đun Zmod Scope tương tự nhưng được tối ưu hóa cho việc thu thập tín hiệu RF và phân tích miền tần số. Đầu vào kết nối DC đơn giản hơn và bộ lọc đầu vào khử răng cưa 60 MHz cải thiện khả năng chống lại bức xạ RF đi lạc và bộ tạo xung nhịp tích hợp đa năng và có độ nhiễu rất thấp cho phép thu thập ở các tốc độ chính, bao gồm 122,8 MHz thường được sử dụng trong các ứng dụng SDR.

Tính năng

Số kênh: 2
Loại kênh: Đơn kênh
Độ phân giải: 14-bit
Dải đầu vào: ±1 V
Độ phân giải tuyệt đối: 0,13 mV
Tốc độ lấy mẫu (thời gian thực): 125 MS/s, tối đa
Trở kháng đầu vào: 1 MΩ || 5 pF
Băng thông analog:
- 60+ MHz @ -3 dB
- 20 MHz @ -0,5 dB
- 8 MHz @ -0,1 dB
Điện áp đầu vào được bảo vệ: ±50 V

Thành phần sản phẩm

Zmod Digitizer 1430-125
Ốc vít để cố định Zmod vào bo mạch chủ tương thích (4 ốc M3x5mm)

Phần mềm

Nó được hỗ trợ bởi lõi IP Bộ điều khiển Số hóa Zmod, được thiết kế để sử dụng trong Vivado, và cung cấp quyền truy cập vào phần lớn các tính năng của Zmod cho các thiết kế FPGA của người dùng. IP này xử lý "phần khó" của việc tạo một dự án cho Zmod: cấu hình ADC và truyền dữ liệu từ cổng SYZYGY™ sang giao diện AXI-stream tương thích tốt với hệ sinh thái IP của AMD. Lõi IP và hướng dẫn sử dụng IP được liên kết từ trung tâm tài nguyên Zmod Digitizer. Lõi IP được cung cấp thông qua kho lưu trữ IP vivado-library trên Github.
