NI USB-6501

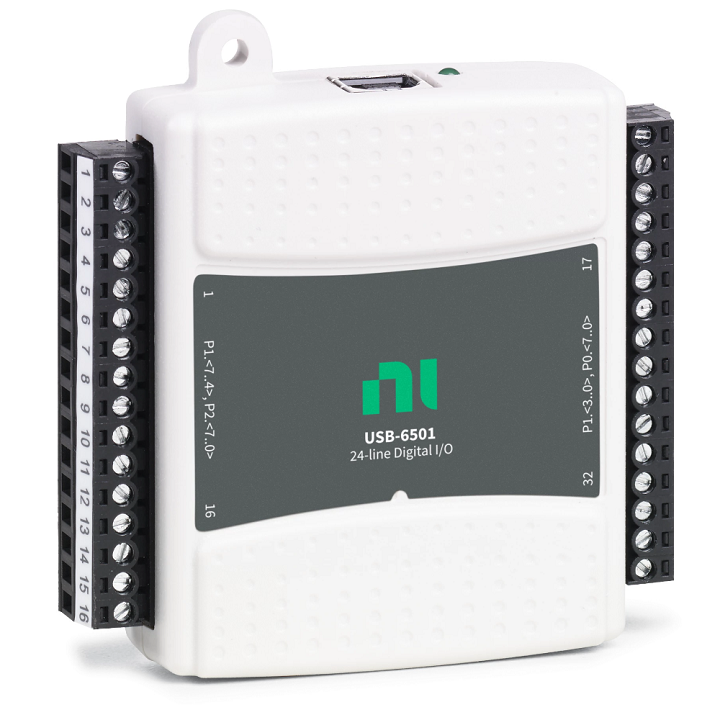

NI USB-6501 là thiết bị I/O kỹ thuật số di động, hoạt động thông qua kết nối USB, cung cấp khả năng thu thập và kiểm soát dữ liệu đáng tin cậy ở tầm giá thấp. Thiết bị này cung cấp bảo vệ quá áp cho các dòng I/O kỹ thuật số của nó và bộ đếm 32 bit. Với kết nối USB cắm và chạy, USB-6501 đủ đơn giản cho các ứng dụng gia đình và học tập, nhưng đủ mạnh mẽ và linh hoạt cho các ứng dụng trong phòng thí nghiệm và công nghiệp.

Đặc điểm

Kiểu kết nối: Bắt vít

Đặc điểm ngõ vào / ra

Số lượng kênh: 24 Kênh DIO
Điều hướng: Ngõ ra hoặc vào, tùy chỉnh trên phần mềm (Mặc định là ngõ vào - trở kháng cao)
Điều khiển ngõ ra: Active drive (push-pull) hoặc open collector (open-drain), tùy chỉnh được trên phần mềm
Điện trở kéo lên: 4.7 kΩ Vbus (nominally 5 V)
Phạm vi điện áp tuyệt đối :-0,5 V đến 5,8 V so với GND
Mức logic kỹ thuật số
- Điện áp ngõ vào mức Low: Tối thiểu -0.3 V, tối đa 0.8 V
- Điện áp ngõ vào mức High: Tối thiểu 2.0 V, tối đa 5.8 V
- Điện áp ngõ ra mức Low, open collector hoặc active drive
  - IOL = 2 mA : Tối đa 0.4 V
  - IOL = 8.5 mA : Tối đa 0.8 V
- Điện áp ngõ ra mức High, active drive
  - IOH = -2 mA : Tối thiểu 2.8 V, tối đa 3.6 V
  - IOH = -8.5 mA : Tối thiểu 2.0 V, tối đa 3.5 V
- Điện áp ngõ ra mức High, open collector
  - IOH = -0.4 mA, thông thường: Tối thiểu 2.0 V, tối đa 5.0 V
  - IOH = -7.5 mA, với điện trở ngoài kéo lên: Tối thiểu 2.0 V

Đặc điểm bộ đếm

Số lượng bộ đếm: 1 (P7 có thể được tùy chỉnh như một bộ đếm)
Độ phân giải: 32 bit
Tần số tối đa: 5 MHz

Đặc điểm điện áp ngoài

Đầu ra +5 V
- Điện áp: Tối thiểu 4.00 V, tối đa 5.25 V
- Dòng điện: Tối đa 230 mA

Yêu cầu về nguồn điện

USB
- Điện áp: 4.50 VDC đến 5.25 VDC
- Dòng điện hoạt động: tiêu chuẩn 80 mA, tối đa 500 mA
- Dòng điện ngắt: Tối đa 500 μA, tất cả cổng DIO đều ngắt kết nối
