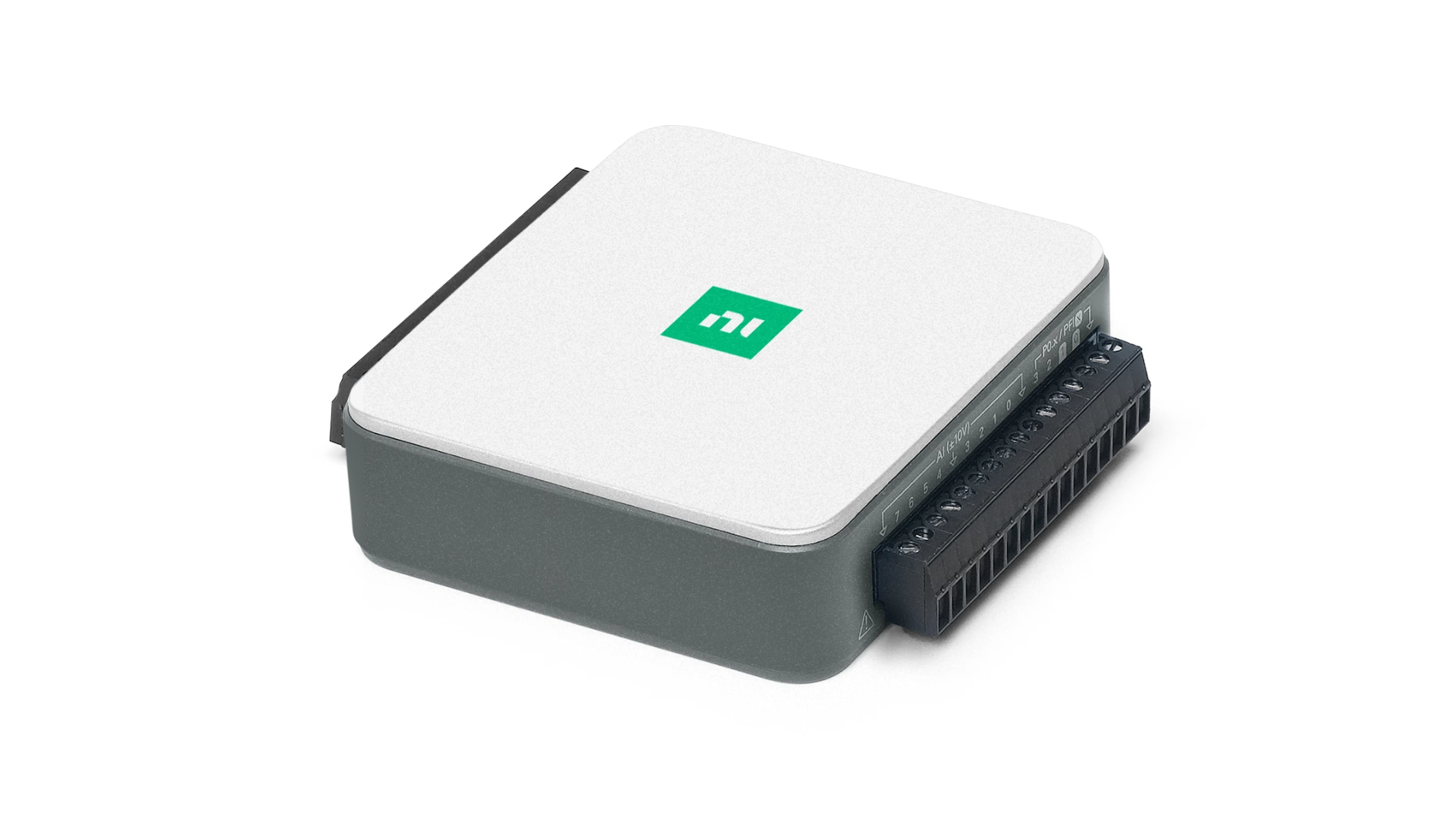

NI USB-6000


NI USB-6000 là thiết bị thu thập dữ liệu đa chức năng di động, hoạt động thông qua kết nối USB, cung cấp khả năng thu thập và kiểm soát dữ liệu đáng tin cậy ở tầm giá thấp. Thiết bị này cung cấp ngõ vào tương tự, ngõ vào/ra kỹ thuật số và bộ đếm 32 bit. NI USB-6000 cung cấp các chức năng cơ bản cho các ứng dụng như ghi chép dữ liệu đơn giản, đo lường di động, và các thí nghiệm trong phòng thí nghiệm giáo dục.

Đặc điểm


Kiểu kết nối: Bắt vít

Đặc điểm ngõ vào tương tự

  • Số lượng kênh: 8 kênh đơn đầu cuối
  • Độ phân giải ADC: 12 bit
  • Tốc độ lấy mẫu: 10 kS/s
  • Trở kháng ngõ vào: > 1 MΩ
  • Phạm vi điện áp ngõ vào: ± 10 V
  • Phạm vi điện áp hoạt động: ± 10 V

Đặc điểm ngõ vào/ra kỹ thuật số

  • Số lượng kênh: 4 kênh ngõ vào/ra kỹ thuật số
  • Điều hướng: Ngõ ra hoặc vào, tùy chỉnh trên phần mềm
  • Trạng thái khi bật nguồn: Ngõ vào
  • Điều khiển ngõ ra: Active drive (push-pull) hoặc open collector (open-drain), tùy chỉnh được trên phần mềm
  • Phạm vi điện áp tuyệt đối : 0 V đến 5 V so với D GND
  • Điện trở kéo xuống: 47.5 kΩ nối D GND
  • Đặc điểm ngõ vào kỹ thuật số:
    • Phạm vi điện áp ngõ vào
      • Khi được cấp nguồn : Từ 0 V đến 5 V
      • Khi ngắt nguồn : Từ 0 V đến 3.3 V
    • Điện áp ngõ vào mức Low: Tối đa 0.8 V
    • Điện áp ngõ vào mức High: Tối thiểu 2.4 V
    • Dòng điện bị rò rỉ:
      • Tại 3.3 V : 0.8 mA
      • Tại 5 V : 4.5 mA
  • Đặc điểm ngõ ra kỹ thuật số (Active drive):
    • Điện áp ngõ ra mức Low tối đa:
      • Tại 4 mA: 0.8 V
      • Tại 1 mA: 0.2 V
    • Điện áp ngõ ra mức High tối thiểu:
      • Tại 4 mA: 2.2 V
      • Tại 1 mA: 2.9 V
    • Điện áp ngõ ra mức High tối đa: 3.6 V
    • Dòng điện bị rò rỉ tối đa trên mỗi dòng: ±4 mA
  • Đặc điểm ngõ ra kỹ thuật số (Open collector):
    • Điện áp ngõ ra mức Low tối đa:
      • Tại 4 mA: 0.8 V
      • Tại 1 mA: 0.2 V
    • Điện áp ngõ ra mức High tối thiểu: Phụ thuộc vào điện trở kéo lên và điện áp kéo lên
    • Dòng điện ngõ ra (sinking) tối đa trên mỗi dòng: -4 mA
    • Điện áp kéo lên tối đa: 5 V
    • Dòng điện bị rò rỉ tối đa trên mỗi dòng:
        • Tại 3.3 V: 0.8 mA
        • Tại 5 V: 4.5 mA

Đặc điểm bộ đếm

  • Số lượng bộ đếm: 1
  • Độ phân giải: 32 bit
  • Tần số tối đa: 5 MHz

Giao tiếp

  • Giao tiếp thông qua cổng USB
  • Tốc độ: 12 Mb/s

Yêu cầu về nguồn điện

  • USB
    • Điện áp: 4.30 VDC đến 5.25 VDC
    • Dòng điện hoạt động: Tối đa 150 mA
