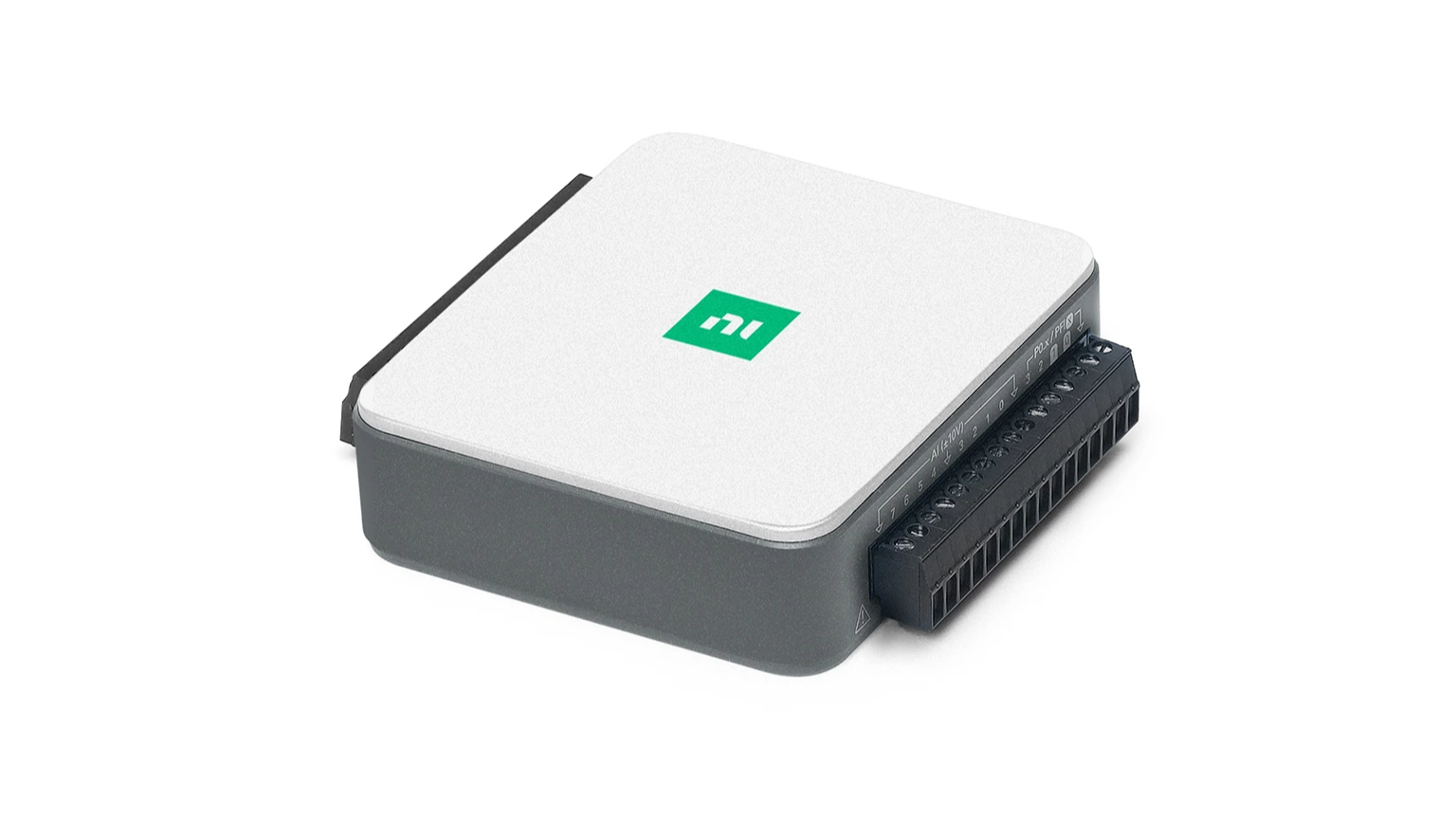

NI USB-6001

NI USB-6001: Thiết bị thu thập dữ liệu tín hiệu điện cơ động đa năng giá rẻ, USB, 8 AI (14-Bit, 20 kS/s), 2 AO (5 kS/s/ch), 13 DIO, 1 Counter/Timer

NI USB-6001 là thiết bị thu thập dữ liệu tín hiệu điện DAQ đa chức năng, giá rẻ. Thiết bị cung cấp các cổng I/O analog, I/O kỹ thuật số và bộ đếm 32 bit. USB-6001 cung cấp các chức năng cơ bản cho các ứng dụng như ghi dữ liệu đơn giản, đo lường di động và thí nghiệm trong phòng thí nghiệm học thuật. Bạn có thể dễ dàng kết nối cảm biến và tín hiệu với USB-6001 bằng kết nối đầu nối vít. Driver NI DAQmx và tiện ích cấu hình đi kèm giúp đơn giản hóa việc cấu hình và đo lường.

Mã sản phẩm

782605-01
782604-01

Chi tiết sản phẩm

Nguồn điện đầu vào được hỗ trợ: Nguồn qua bus
Số kênh đầu vào tương tự đơn tối đa: 8
Số kênh đầu vào tương tự vi sai tối đa: 4
Tốc độ lấy mẫu tối đa: 20 kS/s
Lấy mẫu đồng thời: Không
Độ phân giải đầu vào tương tự: 14 bit
Đầu nối bus: USB 2.0
Số kênh đầu ra tương tự: 2
Tốc độ cập nhật tối đa: 5 kS/s
Số kênh kỹ thuật số hai chiều: 13
Số bộ đếm/bộ định thời: 1
Độ chính xác tuyệt đối của đầu vào tương tự: 26 mV
Kích thước bộ đệm FIFO đầu vào tương tự: 2047 mẫu
Cách ly đầu vào tương tự: -
Đã đóng gói: Có

Đặc điểm

Kiểu kết nối:

Bắt vít

Đặc điểm ngõ vào tương tự

Số lượng kênh:
Kênh vi sai:	4 kênh
Kênh đơn đầu cuối:	8 kênh
Độ phân giải ADC:	14 bit
Tốc độ lấy mẫu:	20 kS/s
Trở kháng ngõ vào:	> 1 GΩ
Phạm vi điện áp ngõ vào:	± 10 V
Phạm vi điện áp hoạt động:	± 10 V

Đặc điểm ngõ ra tương tự

Số lượng kênh:	2 kênh
Độ phân giải DAC:	14 bit
Phạm vi điện áp ngõ ra:	± 10 V
Tốc độ cập nhật tối đa:	5 kS/s đồng thời ở mỗi kênh, thời gian phần cứng
Dòng điện ngõ ra:	± 5 mA
Trở kháng ngõ ra:	0.2 Ω
Trạng thái khi bật nguồn:	0 V

Đặc điểm ngõ vào/ra kỹ thuật số

Số lượng kênh:	13 kênh kỹ thuật số
Cổng 0:	8 kênh
Cổng 1:	4 kênh
Cổng 2:	1 kênh
Tùy chỉnh ngõ vào / ra:	Tùy chỉnh trên phần mềm
Bộ kiểm soát ngõ ra:	Active drive (push-pull) hoặc open collector (open-drain), tùy chỉnh được trên phần mềm
Phạm vi điện áp tuyệt đối :	-0.3 V đến 5.5 V so với D GND
Điện trở kéo xuống:	47.5 kΩ nối D GND
Trạng thái khi bật nguồn:	Ngõ vào
Đặc điểm ngõ vào kỹ thuật số:
Phạm vi điện áp ngõ vào:
Khi được cấp nguồn:	Từ 0 V đến 5 V
Khi ngắt nguồn:	Từ 0 V đến 3.3 V
Điện áp ngõ vào mức Low:	Tối đa 0.8 V
Điện áp ngõ vào mức High:	Tối thiểu 2.3 V
Dòng điện bị rò:	0.8 mA tại 3.3 V; 4.5 mA tại 5 V
Đặc điểm ngõ ra kỹ thuật số (Active drive):
Điện áp ngõ ra mức Low tối đa:	0.7 V tại 4 mA; 0.2 V tại 1 mA
Điện áp ngõ ra mức High tối thiểu:	2.1 V tại 4 mA; 2.8 V tại 1 mA
Điện áp ngõ ra mức High tối đa:	3.6 V
Dòng điện bị rò rỉ tối đa trên mỗi dòng:	±4 mA
Đặc điểm ngõ ra kỹ thuật số (Open collector):
Điện áp ngõ ra mức Low tối đa:	0.8 V tại 4 mA; 0.2 V tại 1 mA
Sử dụng 1 kΩ điện trở kéo lên và 5 V điện áp nguồn:
Điện áp ngõ ra mức High tối thiểu:	3.5 V
Điện áp ngõ ra mức High thông thường:	4.5 V
Dòng điện ngõ ra (sinking) tối đa trên mỗi dòng:	-4 mA
Điện áp kéo lên tối đa:	5 V
Dòng điện bị rò tối đa trên mỗi dòng:	0.8 mA tại 3.3 V; 4.5 mA tại 5V

Đặc điểm bộ đếm

Số lượng bộ đếm:	1
Độ phân giải DAC:	32 bit
Tần số tối đa:	5 MHz

Đặc điểm nguồn +5 V

Xuất ra điện áp:	+5 V, ± 3%
Dòng điện tối đa:	150 mA
Bảo vệ quá dòng:	200 mA
Dòng điện ngắn mạch:	50 mA
Bảo vệ quá áp:	± 20 V
