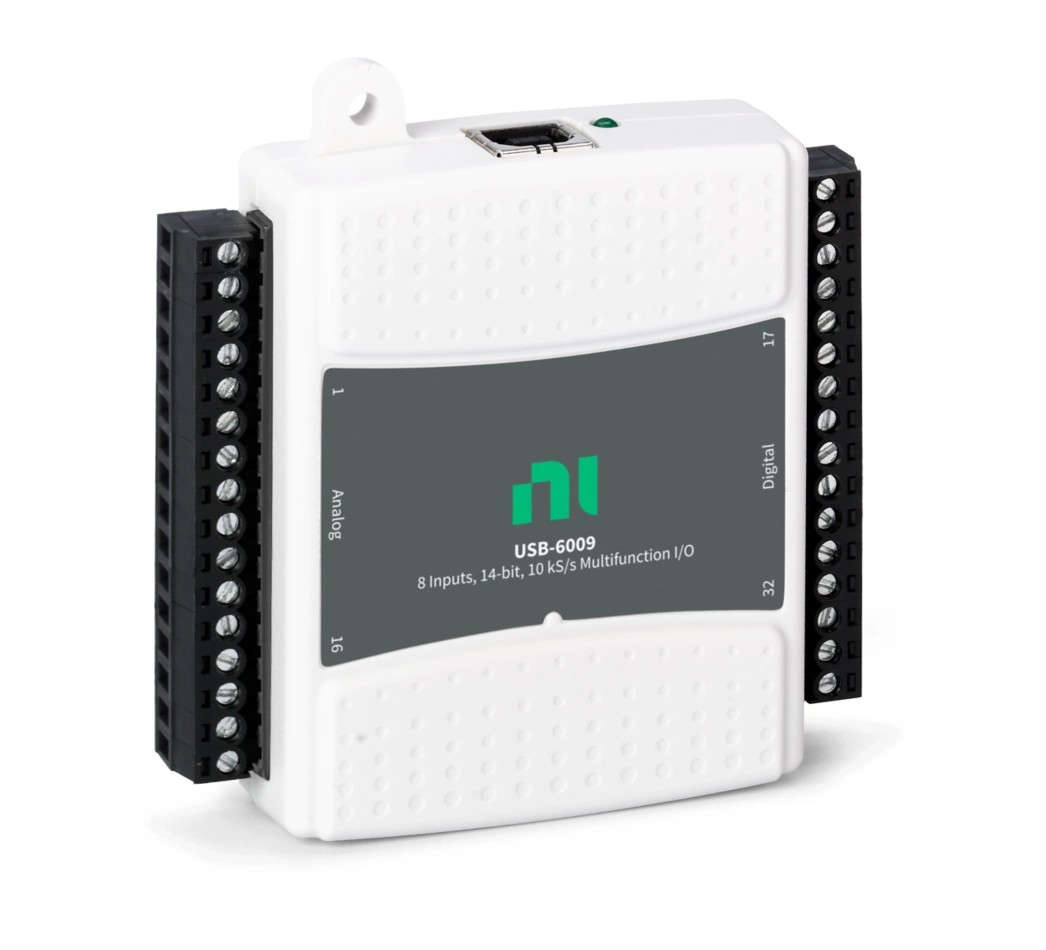

NI USB-6009

NI USB-6009: Thiết bị thu thập dữ liệu tín hiệu điện cơ động đa năng giá rẻ, USB, 8 AI (14-Bit, 48 kS/s), 2 AO (150 Hz), 13 DIO, 1 Counter

NI USB‑6009 là thiết bị DAQ đa chức năng, sở hữu các ngõ ra/vào tương tự và kỹ thuật số, cùng với một bộ đếm 32 bit. NI USB‑6009 cung cấp chức năng cơ bản cho các ứng dụng như ghi dữ liệu, các phép đo linh động và các hoạt động đo trong phòng thí nghiệm. Thiết bị có vỏ bọc cơ học nhẹ và được cấp nguồn bằng dây bus để dễ dàng di chuyển. Bạn có thể dễ dàng kết nối các cảm biến và tín hiệu với NI USB‑6009 bằng vít. Tiện ích cấu hình và driver NI‑DAQmx đi kèm giúp đơn giản hóa cấu hình và phép đo.

Đặc điểm

Kiểu kết nối:

Bắt vít

Đặc điểm ngõ vào tương tự

Số lượng kênh:	Có thể lựa chọn bằng phần mềm
Kênh vi sai:	4 kênh
Kênh đơn đầu cuối:	8 kênh
Độ phân giải:
Kênh vi sai:	14 bit
Kênh đơn đầu cuối:	13 bit
Tốc độ lấy mẫu:	48 kS/s
Trở kháng ngõ vào:	144 kΩ
Phạm vi điện áp ngõ vào:
Kênh vi sai:	± 10 V
Kênh đơn đầu cuối:	±20 V, ±10 V, ±5 V, ±4 V, ±2.5 V, ±2 V, ±1.25 V, ±1 V
Phạm vi điện áp hoạt động:	± 10 V

Đặc điểm ngõ ra tương tự

Số lượng kênh:	2 kênh
Độ phân giải:	12 bit
Phạm vi điện áp ngõ ra:	0 đến +5 V
Dòng điện ngõ ra:	5 mA
Trở kháng ngõ ra:	50 Ω
Trạng thái khi bật nguồn:	0 V

Đặc điểm ngõ vào/ra kỹ thuật số

Số lượng:
P0.<0..7>:	8
P1.<0..3>:	4
Tùy chỉnh ngõ vào / ra:	Mỗi kênh có thể được lập trình riêng để xác định ngõ vào hoặc ngõ ra
Điều khiển ngõ ra:	Mỗi kênh có thể lập trình riêng dưới dạng Active drive (push-pull) hoặc open collector (open-drain)
Phạm vi điện áp tuyệt đối :	-0.5 V đến 5.8 V so với D GND
Điện trở kéo lên:	47.5 kΩ đến 5 V
Trạng thái khi bật nguồn:	Ngõ vào

Đặc điểm bộ đếm

Số lượng bộ đếm:	1
Độ phân giải DAC:	32 bit
Tần số tối đa:	5 MHz

Giao tiếp

Cổng giao tiếp	USB 2.0 Full-Speed
Tốc độ:	12 Mb/s

Yêu cầu về nguồn điện

USB
4.10 đến 5.25 VDC:	Dòng điện: thông thường 80 mA, tối đa 500 mA
Trạng USB ngừng:	Dòng điện: thông thường 300 mA, tối đa 500 μA
