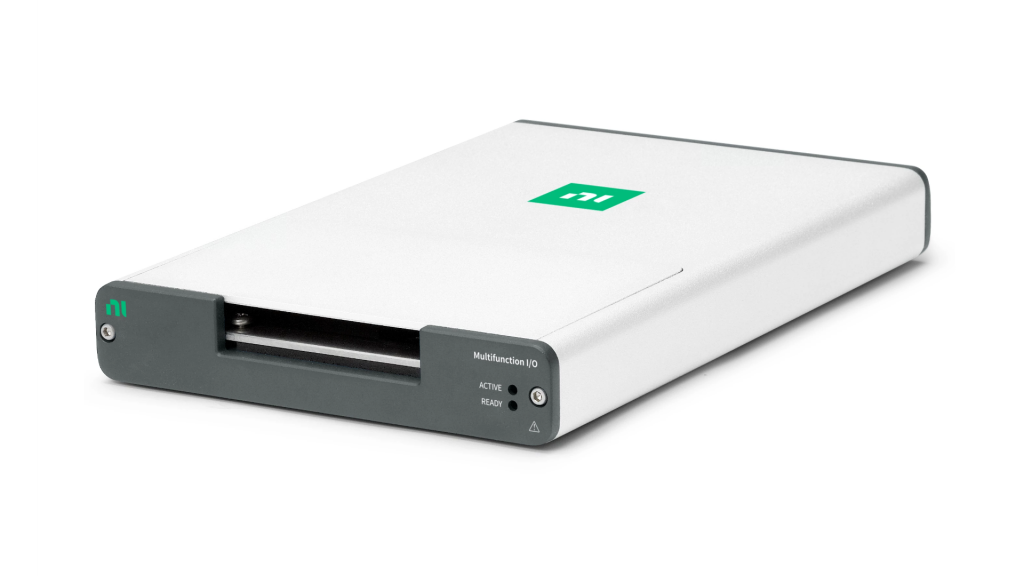

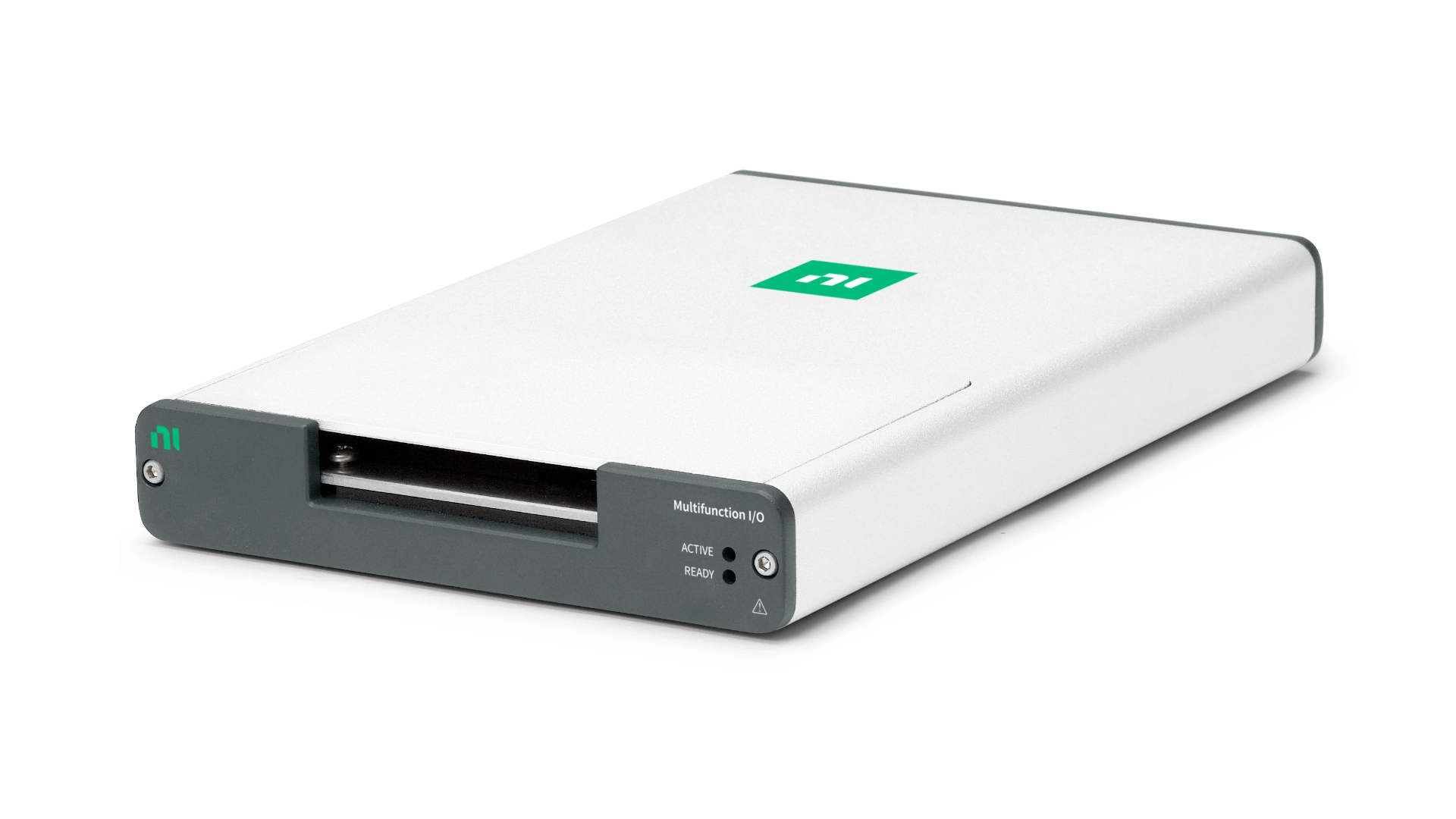

NI USB-6363
USB 6363 cung cấp ngõ vào/ra tương tự, kỹ thuật số và bốn bộ đếm/bộ định thời gian 32 bit cho PWM, bộ mã hóa, tần số, đếm sự kiện, v.v. Công nghệ đồng bộ hóa và định thời NI-STC3 trên bo mạch cung cấp chức năng định thời gian tiên tiến, bao gồm các công cụ định thời gian tương tự và kỹ thuật số độc lập và các tác vụ đo lường có thể điều chỉnh được. USB 6363 rất phù hợp cho nhiều ứng dụng, từ ghi dữ liệu cơ bản đến kiểm soát và tự động hóa thử nghiệm. Trình điều khiển NI‑DAQmx và tiện ích cấu hình đi kèm đơn giản hóa cấu hình và phép đo.
Đặc điểm
Kiểu kết nối:
- BNC(USB-6363 BNC),
- SHC68 (USB-6363 Mass Termination)
- spring terminal(USB-6363 Spring Terminal)
Đặc điểm ngõ vào tương tự
- Số lượng kênh:
- 16 kênh vi sai
- 32 kênh đơn đầu cuối
- Độ phân giải ADC: 16 bit
- Tốc độ lấy mẫu: 2 MS/s
- Ghép điện: DC
- Phạm vi điện áp ngõ vào: ±0.1 V, ±0.2 V, ±0.5 V, ±1 V, ±2 V, ±5 V, ±10 V
Đặc điểm ngõ ra tương tự
- Số lượng kênh: 4 kênh
- Độ phân giải DAC: 16 bit
- Phạm vi điện áp ngõ ra: ±10 V, ±5 V
- Ghép điện ngõ ra: DC
- Tốc độ cập nhật tối đa: 2.86 MS/s
- Dòng điện ngõ ra: ± 5 mA
- Trở kháng ngõ ra: 0.2 Ω
- Trạng thái khi bật nguồn: ±5 mV
Đặc điểm ngõ vào/ra kỹ thuật số, PFI
- Số lượng kênh: 48 kênh kỹ thuật số
- Cổng 0: 32 kênh
- Cổng 1/PFI: 8 kênh
- Cổng 2/PFI: 1 kênh
- Điều hướng: Ngõ ra hoặc vào, tùy chỉnh trên phần mềm
- Điện trở kéo xuống: thông thường 50 kΩ, tối thiểu 20 kΩ
- Đặc điểm ngõ vào kỹ thuật số:
- Điện áp ngõ vào mức Low: Tối thiểu 0 V, tối đa 0.8 V
- Điện áp ngõ vào mức High: Tối thiểu 2.2 V, tối đa 5.25 V
- Đặc điểm ngõ ra kỹ thuật số:
- Dòng điện ngõ ra mức Low tối đa:
- P0.<0..31>: tối đa -24 mA
- PFI <0..15>/P1/P2: tối đa -16 mA
- Dòng điện ngõ ra mức High:
- P0.<0..31>: tối đa 24 mA
- PFI <0..15>/P1/P2: tối đa 16 mA
- Dòng điện ngõ ra mức Low tối đa:
Đặc điểm dạng sóng (Duy nhất cổng 0)
- Cổng 0: P0.<0..31>
- Tần số đồng hồ lấy mẫu ngõ vào kỹ thuật số: từ 0 MHz tới 1 MHz
- Tần số đồng hồ mẫu ngõ ra kỹ thuật số: từ 0 MHz tới 10 MHz
Bộ đếm đa năng
- Số lượng bộ đếm/ bộ đếm thời gian: 4
- Độ phân giải: 32 bit
- Đồng hồ cơ sở tích hợp: 100 MHz, 20 MHz, 100 kHz
Bộ tạo tần số
- Số kênh: 1
- Đồng hồ cơ sở: 20 MHz, 10 MHz, 100 kHz
- Số chia: từ 1 tới 16 (số nguyên)
Giao tiếp
- Giao tiếp thông qua cổng USB
Yêu cầu về nguồn điện
- Nguồn điện: 11 VDC đến 30 VDC, 30 W
