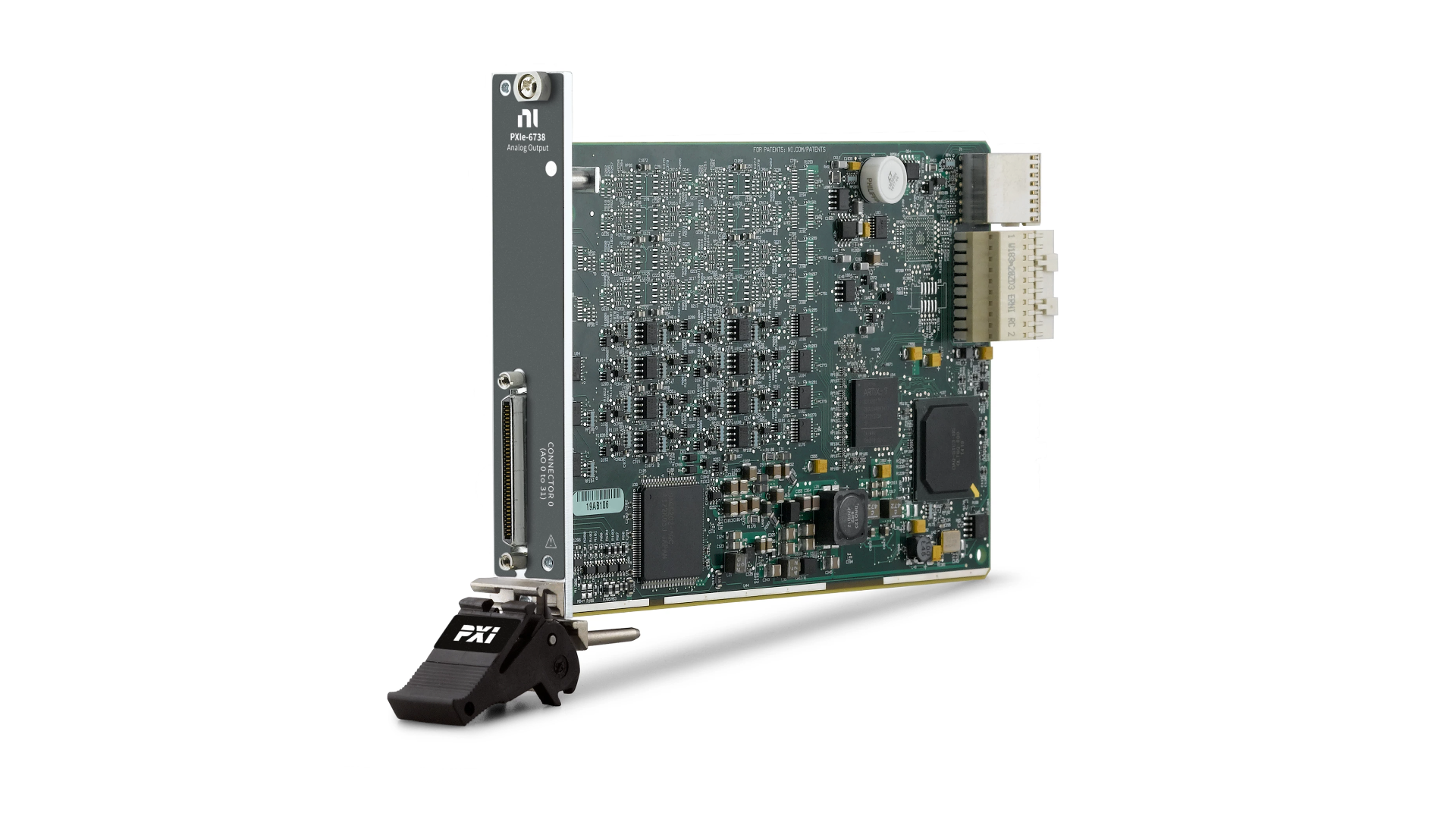

NI PXIe-6738

PXIe‑6738 là mô-đun đầu ra tương tự mật độ cao. Thiết bị này lý tưởng cho các ứng dụng như thử nghiệm phản ứng kích thích và mô phỏng vòng mở ở mật độ cao. Có thể đạt được tốc độ lấy mẫu tối đa nếu sử dụng tám kênh, trong đó mỗi kênh nằm trên một khối riêng biệt. PXIe‑6738 cũng bao gồm 10 dòng I/O kỹ thuật số, bốn bộ đếm/bộ đếm thời gian, kích hoạt kỹ thuật số và bộ đếm thời gian nâng cao để đáp ứng nhiều yêu cầu ứng dụng. Khả năng kích hoạt kỹ thuật số và khả năng đồng bộ hóa PXI Express của nó cho phép nó được kết hợp với các sản phẩm thu thập dữ liệu, chuyển động và tầm nhìn bổ sung để tạo ra các giải pháp đo lường tùy chỉnh cao để thử nghiệm các thiết kế sáng tạo.

Đặc điểm

• Kiểu kết nối: 68-pin VHDCI

Đặc tính đầu ra

• Số kênh: 32 kênh ngõ ra điện áp
• Tốc độ cập nhật: tối đa 1MS/s
• Độ phân giải DAC: 16 bit
• Điện áp khởi động: ±200 mV
• Phạm vi điện áp ngõ ra: ±10 V
• Ghép điện ngõ ra: DC
• Trở kháng ngõ ra: 0.2 Ω
• Chế độ xuất dạng sóng analog (AO waveform)
  • Dạng sóng không chu kỳ
  • Chế độ tái tạo dạng sóng chu kỳ từ bộ đệm FIFO trên bo
  • Tái tạo dạng sóng định kỳ từ bộ đệm máy chủ bao gồm cập nhật động

Đặc tính ngõ vào/ra kỹ thuật số, PFI

• Số kênh: 10 kênh
• Điều hướng: Ngõ ra hoặc vào, tùy chỉnh trên phần mềm
• Điện trở kéo xuống: 50 kΩ, tối thiểu 20 kΩ

Đặc điểm dạng sóng (Duy nhất cổng 0)

• Cổng 0: P0.<0..1>
• Tần số xung Clock lấy mẫu ngõ vào kỹ thuật số: từ 0 MHz tới 10 MHz
• Tần số xung Clock mẫu ngõ ra kỹ thuật số: từ 0 MHz tới 10 MHz

Bộ đếm thời gian

• Số lượng bộ đếm/ bộ đếm thời gian: 4
• Độ phân giải: 32 bit
• Xung Clock cơ sở tích hợp: 100 MHz, 20 MHz, 100 kHz

Yêu cầu về nguồn điện

• Nguồn +12 V: 14.0 W
• Nguồn +3,3 V: 3.0 W
