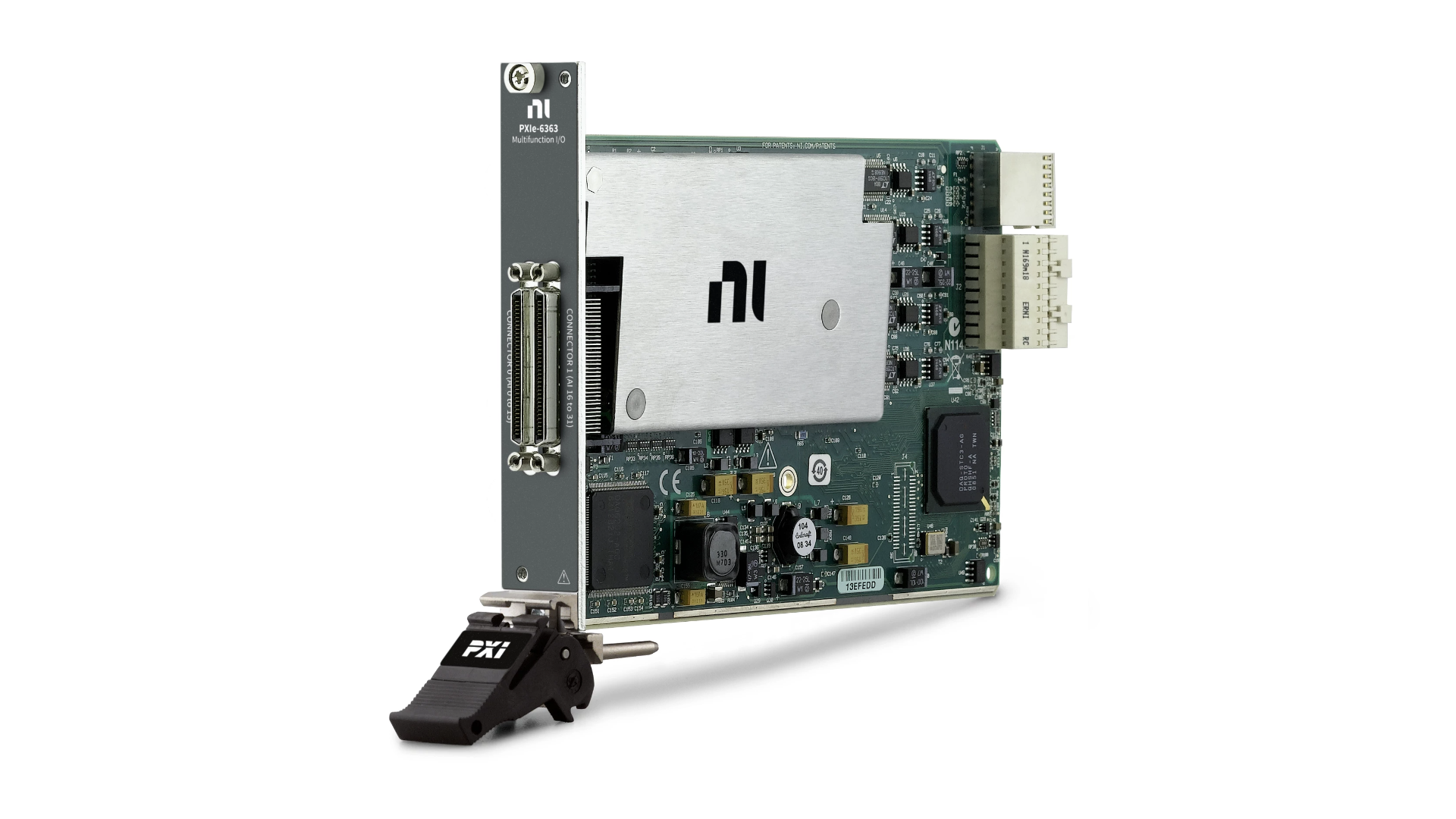

NI PXIe-6363

NI PXIe-6363: Mô-đun PXI thu thập dữ liệu tín hiệu điện đa năng, PXI Express, 32 AI (16-bit, 2 MS/s), 4 AO (2.86 MS/s), 48 DIO, 4 Counters/Timers

NI PXIe-6363 cung cấp I/O analog, I/O kỹ thuật số và bốn bộ đếm/bộ định thời 32-bit cho PWM, encoder, tần số, đếm sự kiện, v.v. Mô-đun này mang lại chức năng hiệu suất cao tận dụng bus PCI Express thông lượng cao cùng driver và phần mềm ứng dụng được tối ưu hóa cho đa lõi. Công nghệ định thời và đồng bộ hóa NI‑STC3 tích hợp mang đến chức năng định thời tiên tiến, bao gồm các bộ định thời analog và kỹ thuật số độc lập và các tác vụ đo lường có thể kích hoạt lại. NI PXIe-6363 phù hợp với nhiều ứng dụng, từ ghi dữ liệu cơ bản đến tự động hóa và thử nghiệm. Driver NI‑DAQmx và tiện ích cấu hình đi kèm giúp đơn giản hóa việc cấu hình và đo lường.

Mã sản phẩm

781056-01

Chi tiết sản phẩm

Số kênh đầu vào tương tự đơn tối đa: 32
Độ phân giải đầu vào tương tự: 16 bit
Tốc độ lấy mẫu tối đa: 2 MS/s
Số kênh đầu ra tương tự: 4
Tốc độ cập nhật tối đa: 2.86 MS/s
Đầu nối bus: PXI Express
Số kênh kỹ thuật số hai chiều: 48
Loại tín hiệu điện đo được: Điện áp
Kích thước bộ đệm FIFO đầu vào tương tự: 2047 mẫu
Số kênh đầu vào tương tự vi sai tối đa: 16
Hướng dòng điện: -
Lấy mẫu đồng thời: Không
Độ chính xác tuyệt đối của đầu vào tương tự: 1660 μV
Số bộ đếm/bộ định thời: 4

Đặc điểm

Kiểu kết nối:
- Kết nối với mô-đun: 68-Pos Right Angle Dual Stack PCB-Mount VHDCI
- Kết nối với dây cáp: dây cáp SHC68

Đặc tính ngõ vào tương tự

Số kênh: tối đa 32 kênh đơn đầu cuối và 16 kênh vi sai
Tốc độ lấy mẫu: tối đa 2MS/s
Độ phân giải ADC: 16 bit
Chế độ lấy mẫu: đồng thời
Ghép điện ngõ vào: DC
Khoảng điện áp ngõ vào: ±0.1 V, ±0.2 V, ±0.5 V, ±1 V, ±2 V, ±5 V, ±10 V

Đặc tính ngõ ra tương tự

Số kênh: 4 kênh
Độ phân giải DAC: 16 bit
Tốc độ cập nhật: tối đa 2.86 MS/s
Ghép điện ngõ ra: DC
Điện áp khởi động: ±5 mV
Phạm vi điện áp ngõ ra: ±10 V, ±5 V
Dòng điện: tối đa ±1 mA mỗi kênh
Trở kháng ngõ ra: 2 Ω

Đặc tính ngõ vào/ra kỹ thuật số, PFI

Số kênh: 48 kênh
Điều hướng: Ngõ ra hoặc vào, tùy chỉnh trên phần mềm
Điện trở kéo xuống: 50 kΩ
Đặc điểm ngõ vào kỹ thuật số:
- Điện áp ngõ vào mức Low: Tối thiểu 0 V, tối đa 0.8 V
- Điện áp ngõ vào mức High: Tối thiểu 2.2 V, tối đa 5.25 V
Đặc điểm ngõ ra kỹ thuật số:
- Dòng điện ngõ ra mức Low tối đa:
  - P0.<0..31>: tối đa -24 mA
  - PFI <0..15>/P1/P2: tối đa -16 mA
- Dòng điện ngõ ra mức High:
  - P0.<0..31>: tối đa 24 mA
  - PFI <0..15>/P1/P2: tối đa 16 mA

Đặc điểm dạng sóng (Duy nhất cổng 0)

Cổng 0: P0.<0..31>
Tần số đồng hồ lấy mẫu ngõ vào kỹ thuật số: từ 0 MHz tới 10 MHz
Tần số đồng hồ mẫu ngõ ra kỹ thuật số: từ 0 MHz tới 10 MHz

Bộ đếm đa năng

Số lượng bộ đếm/ bộ đếm thời gian: 4
Độ phân giải: 32 bit
Đồng hồ cơ sở tích hợp: 100 MHz, 20 MHz, 100 kHz

Bộ tạo tần số

Số kênh: 1
Đồng hồ cơ sở: 20 MHz, 10 MHz, 100 kHz
Số chia: từ 1 tới 16 (số nguyên)

Yêu cầu về nguồn điện

Nguồn +12 V: 19.8 W
Nguồn +3,3 V: 1.6 W
