NI PXIe-6355

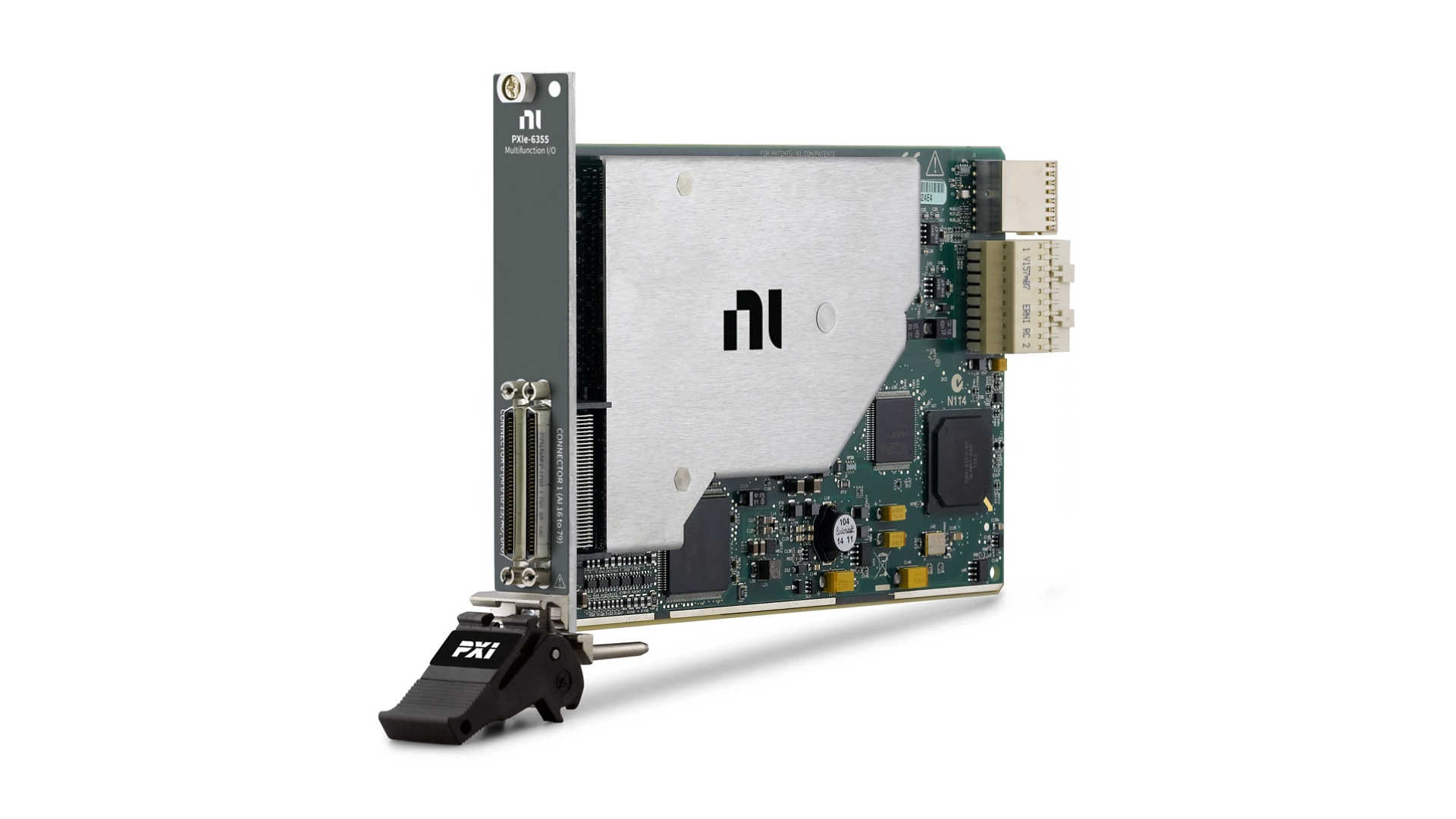

NI PXIe-6355: Mô-đun PXI thu thập dữ liệu tín hiệu điện đa năng, PXI Express, 80 AI (16-bit, 1.25 MS/s), 2 AO (2.86 MS/s), 24 DIO, 4 Counters/Timers

NI PXIe-6355 cung cấp I/O analog, I/O kỹ thuật số và bốn bộ đếm/bộ định thời 32-bit cho PWM, encoder, tần số, đếm sự kiện, v.v. Mô-đun này mang lại chức năng hiệu suất cao tận dụng bus PCI Express thông lượng cao cùng driver và phần mềm ứng dụng được tối ưu hóa cho đa lõi. Công nghệ định thời và đồng bộ hóa NI‑STC3 tích hợp mang đến chức năng định thời tiên tiến, bao gồm các bộ định thời analog và kỹ thuật số độc lập và các tác vụ đo lường có thể kích hoạt lại. NI PXIe-6355 phù hợp với nhiều ứng dụng, từ ghi dữ liệu cơ bản đến tự động hóa và thử nghiệm. Driver NI‑DAQmx và tiện ích cấu hình đi kèm giúp đơn giản hóa việc cấu hình và đo lường.

Mã sản phẩm

783632-01

Chi tiết sản phẩm

Số kênh đầu vào tương tự đơn tối đa: 80
Độ phân giải đầu vào tương tự: 16 bit
Tốc độ lấy mẫu tối đa: 1.25 MS/s
Số kênh đầu ra tương tự: 2
Tốc độ cập nhật tối đa: 2.86 MS/s
Đầu nối bus: PXI Express
Số kênh kỹ thuật số hai chiều: 24
Loại tín hiệu điện đo được: Điện áp
Kích thước bộ đệm FIFO đầu vào tương tự: 4095 mẫu
Số kênh đầu vào tương tự vi sai tối đa: 40
Hướng dòng điện: -
Lấy mẫu đồng thời: Không
Độ chính xác tuyệt đối của đầu vào tương tự: 1520 μV
Số bộ đếm/bộ định thời: 4

Đặc điểm

Kiểu kết nối:

2 68-pin VHDCI

Đặc điểm ngõ vào tương tự

Số lượng kênh:	Tối đa 80 kênh đơn đầu cuối và 40 kênh vi sai
Độ phân giải ADC:	16 bit
Tốc độ lấy mẫu:
Tốc độ tối đa đơn kênh:	1.25 MS/s
Tốc độ tối đa đa kênh (tổng):	1 MS/s
Tối thiểu:	Không có tốc độ tối thiểu
Độ chia thời gian:	10 ns
Độ chính xác thời gian:	50 ppm tốc độ lấy mẫu
Ghép điện ngõ vào:	DC
Khoảng điện áp ngõ vào:	±0.1 V, ±0.2 V, ±0.5 V, ±1 V, ±2 V, ±5 V, ±10 V

Đặc điểm ngõ ra tương tự

Số lượng kênh:	2 kênh
Độ phân giải DAC:	16 bit
Tốc độ cập nhật mẫu tối đa:
1 kênh:	2.86 MS/s
2 kênh:	2.00 MS/s
Phạm vi điện áp ngõ ra:	± 10 V, ± 5 V, ± tham chiếu bên ngoài trên APFI 0
Độ chính xác thời gian:	50 ppm tốc độ lấy mẫu
Độ chia thời gian:	10 ns
Ghép điện ngõ ra:	DC
Trở kháng ngõ ra:	0.2 Ω
Điện áp khởi động:	±5 mV
Dòng điện:	±5 mA

Đặc điểm bộ Analog Triggers

Số lượng Trigger:	1
Nguồn:	AI <0..79>
Các hàm chức năng:	Start Trigger, Reference Trigger, Pause Trigger, Sample Clock, Convert Clock, Sample Clock Timebase
Mức nguồn:	AI <0..79> : tối đa APFI 0 : ±10 V
Độ phân giải:	16 bit
Các chế độ hoạt động:	Analog edge triggering, analog edge triggering with hysteresis, and analog window triggering

Đặc điểm ngõ vào/ra kỹ thuật số, PFI

Số lượng kênh:	Tổng cộng 24 kênh, 8(P0.<0..7>) 16 (PFI<0..7>/P1, PFI <8..15>/P2)
Điều hướng:	Ngõ ra hoặc vào, tùy chỉnh trên phần mềm
Điện trở kéo xuống:	Tiêu chuẩn 50 kΩ, tối thiểu 20 kΩ
Đặc điểm ngõ vào kỹ thuật số:
Điện áp ngõ vào mức Low:	Tối thiểu 0 V, tối đa 0.8 V
Điện áp ngõ vào mức High:	Tối thiểu 2.2 V, tối đa 5.25 V
Đặc điểm ngõ ra kỹ thuật số:
Dòng điện ngõ ra mức Low tối đa:	-24 mA (P0.<0..7>) -16 mA (PFI <0..15>/P1/P2)
Dòng điện ngõ ra mức High tối đa:	24 mA (P0.<0..7>) 16 mA (PFI <0..15>/P1/P2)

Đặc điểm dạng sóng (Duy nhất cổng 0)

Cổng 0:	P0.<0..7>
Tần số xung Clock lấy mẫu ngõ vào kỹ thuật số:	Từ 0 MHz tới 10 MHz
Tần số xung Clock lấy mẫu ngõ ra kỹ thuật số:	Từ 0 MHz tới 10 MHz

Bộ đếm đa năng

Số lượng bộ đếm/ bộ đếm thời gian:	4
Độ phân giải:	32 bit
Xung Clock cơ sở tích hợp:	100 MHz, 20 MHz, 100 kHz
Xung nhịp cơ sở nguồn ngoài:	0 MHz đến 25 MHz 0 MHz đến 100 MHz trên PXIe_DSTAR <A,B>

Bộ tạo tần số

Số kênh:	1
Xung nhịp cơ sở tích hợp:	20 MHz, 10 MHz, 100 kHz
Số chia:	từ 1 tới 16 (số nguyên)

Giao thức kết nối

Kiểu kết nối:	1 mô-đun ngoại vi PXI Express
Khả năng tương thích với khe cắm	Khe cắm kết hợp x1 và x4 PXI Express hoặc PXI Express

Yêu cầu về nguồn điện

Nguồn điện:

1.6 W với nguồn +3.3 V
19.8 W với nguồn +12 V
