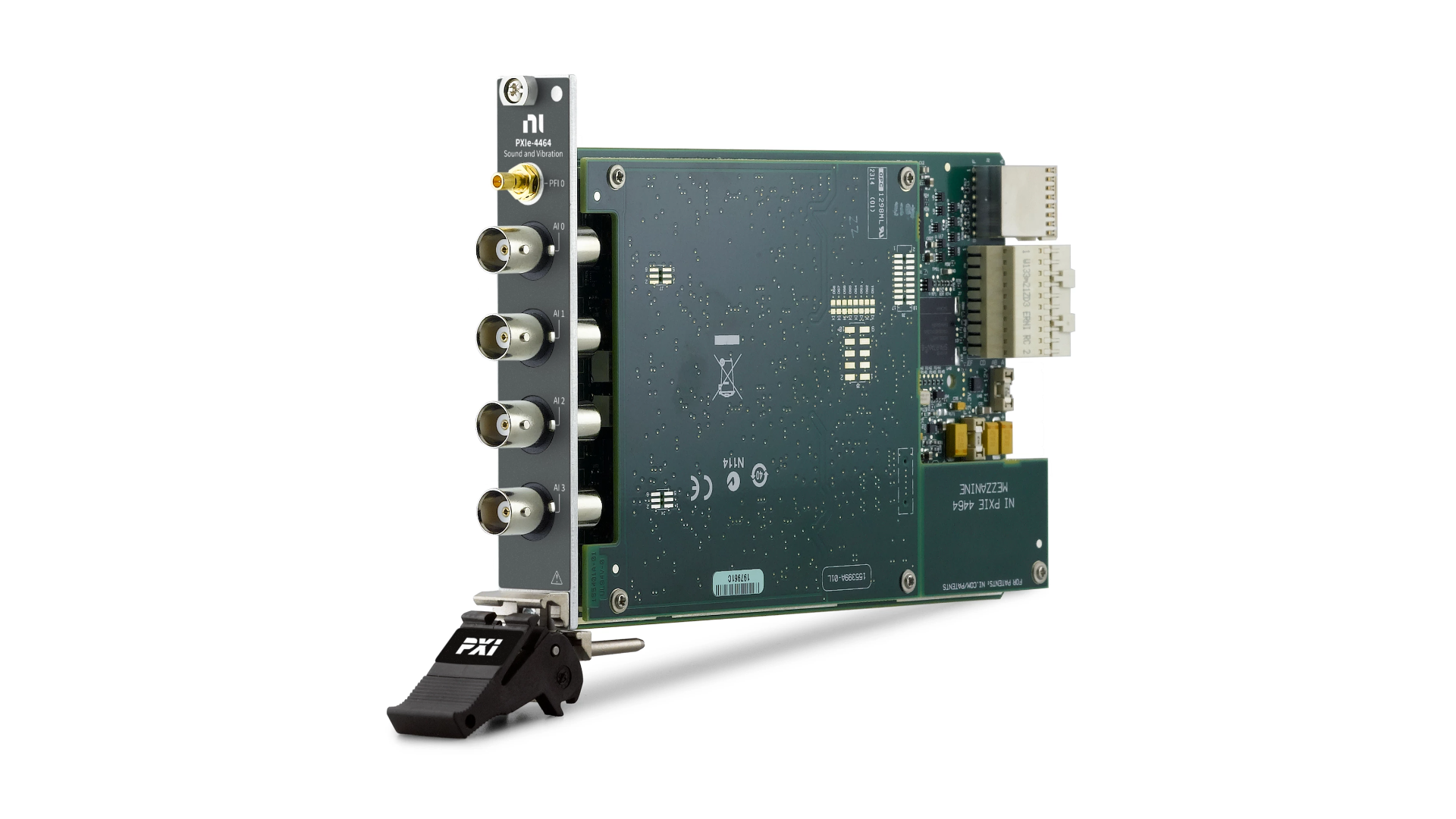

NI PXIe-4464
NI PXIe-4464: Mô-đun PXI đo lường âm thanh và rung động, PXI Express, 4 kênh đầu vào, 24-Bit, 204.8 kS/s, 119 dB, 6 mức khuếch đại, ghép AC/DC
NI PXIe-4464 có thể lấy mẫu đồng thời trên tất cả các kênh. Ngoài ra, PXIe‑4464 bao gồm các bộ lọc khử răng cưa tích hợp tự động điều chỉnh theo tốc độ lấy mẫu, 6 dải khuếch đại ngõ vào có thể lập trình được, và hỗ trợ cảm biến thông minh TEDS. Bộ kích thích IEPE có thể cấp dòng cho các cảm biến công suất cao và bảo vệ dữ liệu toàn vẹn trên dây của các cảm biến.
Mã hàng: 783087-02 | 783087-01
Chi tiết sản phẩm
- Số kênh đầu vào tương tự vi sai tối đa: 4
- Số kênh đầu ra tương tự: -
- Đầu nối bus: PXI Express
- Ghép đầu vào tương tự: AC/DC
- Số mức khuếch đại: 6
- Tần số cắt bộ lọc thông cao: 0,72 Hz
- Kích thích IEPE: 0, 4, 10, 20mA
- Độ phân giải đầu vào tương tự: 24 bit
- Tốc độ lấy mẫu tối đa: 204,8 kS/s/kênh
- Loại đầu nối tín hiệu: BNC hoặc mini-XLR
- Lấy mẫu đồng thời: Có
- Dải động DSA: 119 dB
Đặc điểm ngõ vào
- Số lượng kênh đầu vào được lấy mẫu đồng thời
|
4 |
|
|
Vi sai hoặc giả vi sai (50 Ω giữa đầu âm và nối đất của khung máy), có thể lựa chọn mỗi kênh độc lập |
|
|
AC hoặc DC, có thể lựa chọn mỗi kênh độc lập |
- Độ phân giải bộ chuyển đổi ADC
|
24 bit |
|
|
Delta-Sigma |
|
|
|
|
|
100 Sample/s đến 204.8 kSample/s |
|
|
≤181.9 μS/s |
- Tốc độ lấy mẫu của module ADC
|
6.640625 MS/s |
|
|
1023 samples |
|
|
Bộ nhớ truy cập trực tiếp (DMA), được lập trình (I/O) |
Phạm vi tín hiệu
Phạm vi ở chế độ thông thường
|
|
Cấu hình |
|
|
- Ngõ vào dương - vi sai : ±12
- Ngõ vào dương - giả vi sai: ±12
- Ngõ vào âm - vi sai : ±12
- Ngõ vào âm - giả vi sai: ±10
|
|
|
- Ngõ vào dương - vi sai : ±42.4
- Ngõ vào dương - giả vi sai: ±42.4
- Ngõ vào âm - vi sai : ±42.4
- Ngõ vào âm - giả vi sai: ±10
|
Bảo vệ quá áp
|
|
Cấu hình |
|
|
- Vi sai (Vpk)*: ±42.4
- Giả vi sai (Vpk)*: ±42.4
|
|
|
- Vi sai (Vpk)*: ±42.4
- Giả vi sai (Vpk)*: ±10
|
- * là điện áp so với điện áp nối đất của chassis
|
|
