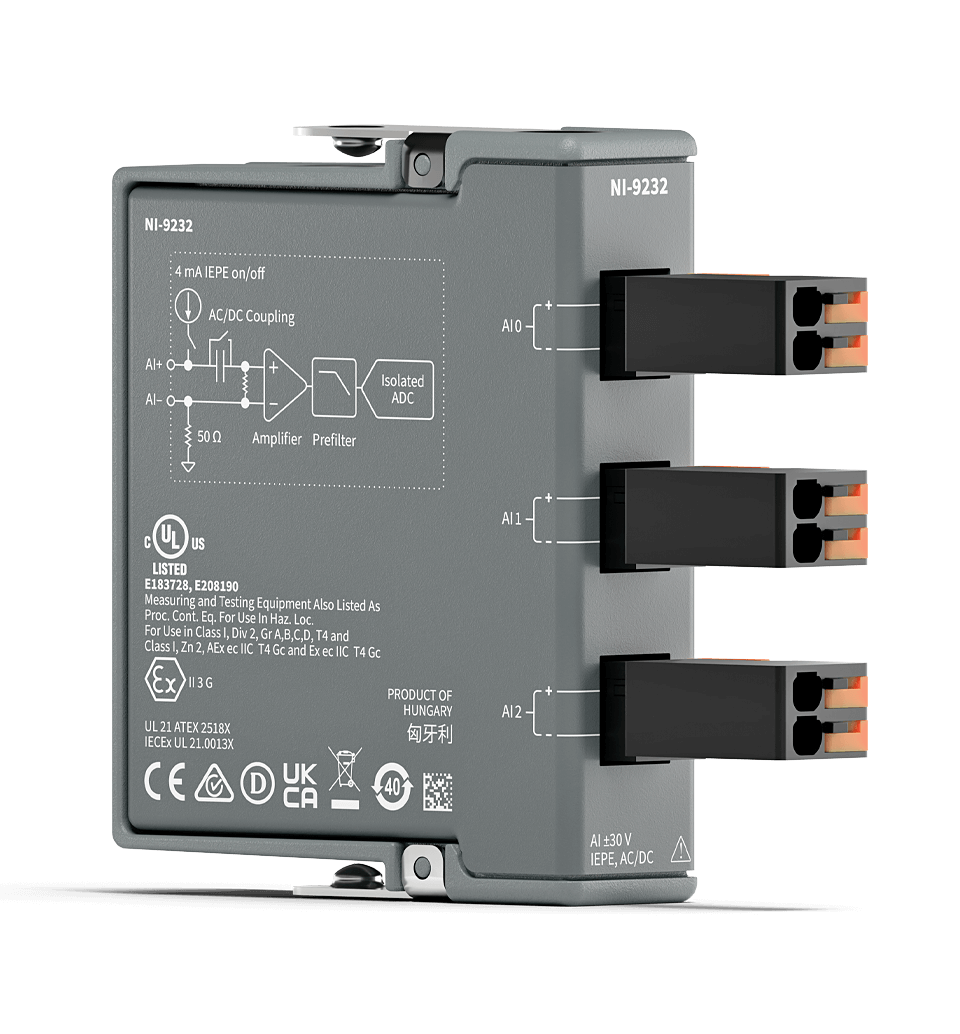

NI 9232


NI-9232 có thể đo các tín hiệu từ các cảm biến áp điện tích hợp (IEPE) và các cảm biến không IEPE như gia tốc kế, máy đo tốc độ và đầu dò gần. NI‑9232 cũng tương thích với các cảm biến TEDS thông minh. NI‑9232 kết hợp ghép điện AC/DC có thể lựa chọn bằng phần mềm, phát hiện open/short của AIME và điều hòa tín hiệu IEPE. Các kênh đầu vào đo tín hiệu đồng thời. Mỗi kênh cũng có các bộ lọc khử răng cưa tích hợp tự động điều chỉnh theo tỷ lệ mẫu của bạn. Khi được sử dụng với phần mềm NI, mô-đun này cung cấp chức năng xử lý để theo dõi tình trạng như phân tích tần suất và theo dõi.

Đặc điểm

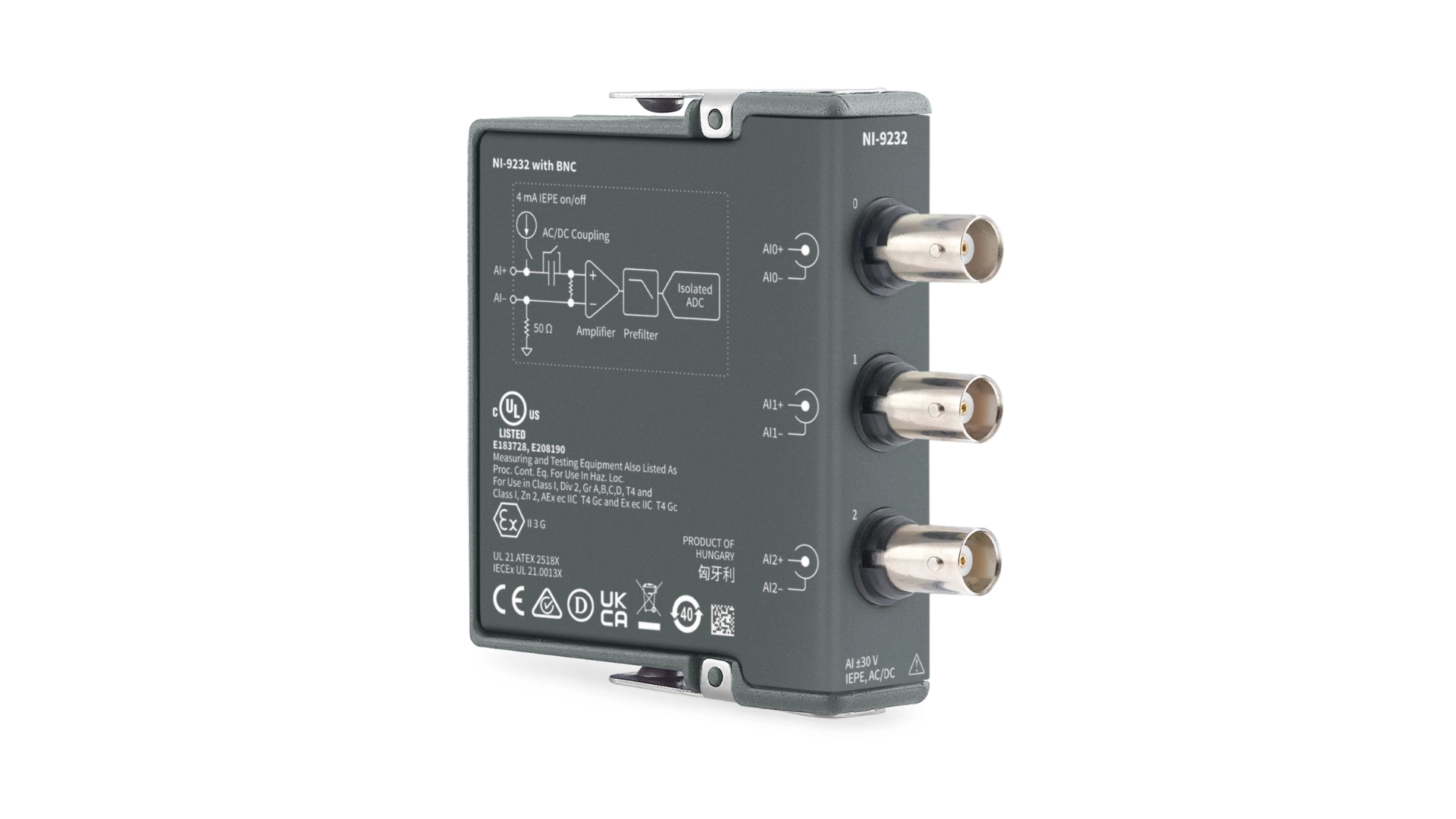

  • Kiểu kết nối: BNC hoặc Bắt vít

Đặc tính ngõ vào

  • Số kênh: 3 kênh ngõ vào tương tự
  • Độ phân giải ADC: 24 bit
  • Chế độ lấy mẫu: đồng thời
  • Hỗ trợ TEDS: IEEE 1451.4 TEDS Class I
  • Đồng hồ cơ sở master tích hợp bên trong:
    • Tần số: 13.1072 MHz
    • Độ chính xác: ± 100 ppm
  • Tốc độ ghi nhận dữ liệu sử dụng đồng hồ cơ sở master tích hợp bên trong:
    • Tối thiểu: 0.985 kS/s
    • Tối đa: 102.4 kS/s
  • Tốc độ ghi nhận dữ liệu sử dụng đồng hồ cơ sở master từ bên ngoài:
    • Tối thiểu: 0.977 kS/s
    • Tối đa: 102.73 kS/s
  • Ghép điện ngõ vào: AC/DC (tùy chỉnh bằng phần mềm)
  • Điện áp DC ngõ vào
    • Tối thiểu: ± 30.87 V
    • Tiêu chuẩn: ± 31.5 V
    • Tối đa: ± 32.13 V
  • Điện áp AC ngõ vào
    • Tối thiểu: ± 30.87 Vpk
    • Tiêu chuẩn: ± 31.5 Vpk
    • Tối đa: ± 32.13 Vpk
  • Dòng điện kích thích IEPE (tùy chỉnh on/off bằng phần mềm)
    • Tối thiểu: 4 mA
    • Tiêu chuẩn: 4.25 mA
  • Trở kháng ngõ vào
    • Vi sai: 324 kΩ
    • AI- nối isolated ground : 50Ω

Yêu cầu về nguồn điện

  • Công suất tiêu thụ từ khung máy
    • Chế độ hoạt động: tối đa 1 W
    • Chế độ ngủ: tối đa 25 μW

Sơ đồ mạch
