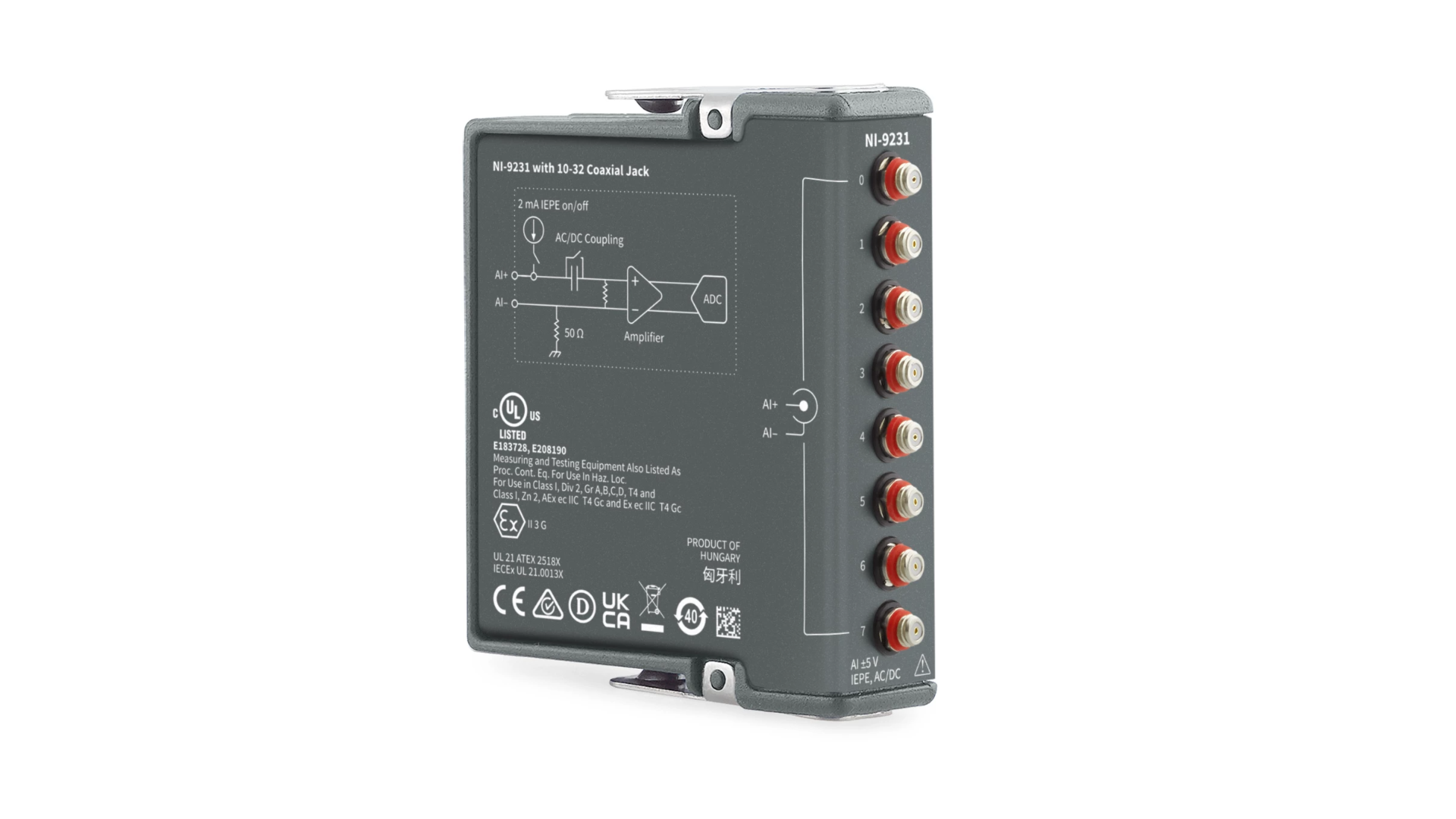

NI-9231

NI-9231: Mô-đun đầu vào cảm biến âm thanh và rung động, 8 kênh, 51,2 kS/s/kênh, ±5 V, dòng C Series

NI-9231 là mô-đun đo âm thanh và rung động mật độ cao, có thể đo tín hiệu từ các cảm biến áp điện tử tích hợp (IEPE) và không phải IEPE như cảm biến gia tốc, cảm biến đo tốc độ vòng quay (tachometer) và đầu dò tiệm cận. Mô-đun có thể thực hiện các phép đo dải động cao cần thiết cho các micrô đo lường và cảm biến gia tốc hiện đại, và có tính năng lấy mẫu đồng thời. NI-9231 tích hợp cả đường dẫn đầu vào TEDS và nguồn kích thích tín hiệu IEPE 2 mA có thể bật/tắt, loại bỏ nhu cầu sử dụng nguồn điện cảm biến bên ngoài và giảm độ phức tạp của hệ thống thu thập dữ liệu.

Mã sản phẩm

783610-01
783610-02

Hình ảnh thực tế

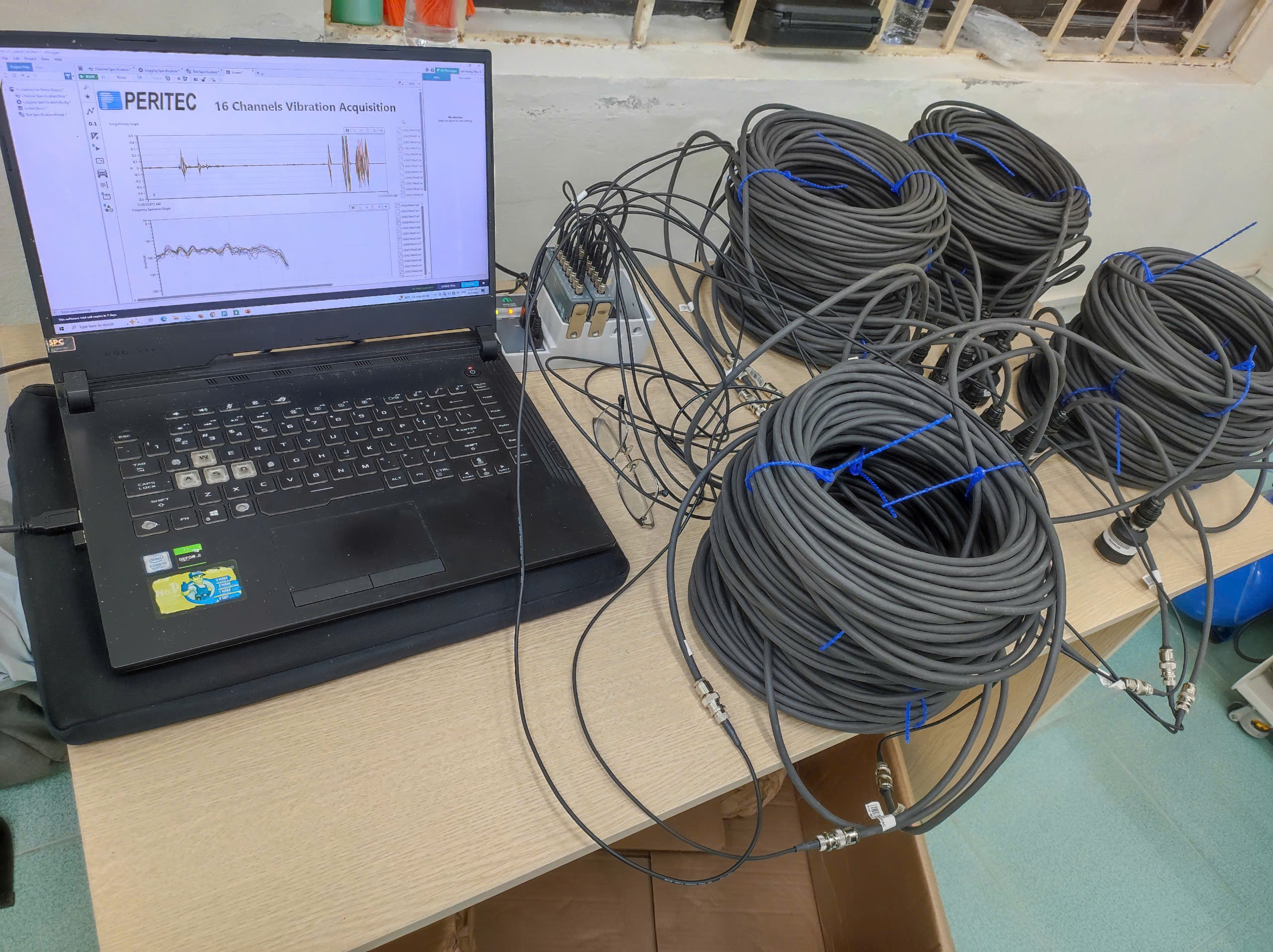

NI-9231 dùng trong hệ thống CompactDAQ đo rung động nhiều kênh

Chi tiết sản phẩm

Số kênh đầu vào tương tự vi sai tối đa: 8
Kiểu đầu nối: Giắc cắm đồng trục 10-32
Kích thích IEPE: 2 mA
Có lớp phủ bảo vệ (conformal coated): Có
Dải điện áp đầu vào tương tự: -5 V đến 5 V
Có vỏ bọc: Có
Độ phân giải đầu vào tương tự: 24 bit
Tốc độ lấy mẫu tối đa: 51,2 kS/s/kênh
Lấy mẫu đồng thời: Có
Cách ly đầu vào tương tự: Không
Nền tảng phần cứng được hỗ trợ: Dòng C Series

Đặc điểm kết nối

Kiểu kết nối:

Giắc cắm đồng trục 10-32

Đặc điểm ngõ vào

Số kênh:	8 kênh ngõ vào tương tự
Độ phân giải ADC:	24 bit
Chế độ lấy mẫu:	Đồng thời
Bảo vệ quá áp:	Tối đa ± 30 V trên một kênh tại một thời điểm
Trở kháng ngõ vào:	13.1072 MHz
AI+ đến khung máy:	918 kΩ \|\| 135 pF
AI- đến khung máy:	50 Ω
Phạm vi điện áp ngõ vào:	267 S/s
Tối thiểu:	±5 Vpk
Thông thường:	±5.1 Vpk
Hệ số tỷ lệ:	610,715 pV/LSB
Điện áp ngõ vào tối đa:
AI+ đến khung máy:	±5.16 Vpk
AI- đến khung máy:	+0.7 V/-0.2 V
Dòng điện kích thích IEPE:
Tối đa:	2 mA
Thông thường:	2.09 mA
Nhiễu kích thích IEPE:	75 nArms tại tốc độ 51.2 kS/s
Điện áp tuân thủ IEPE:	Tối đa 19 V
Tần số cắt bộ lọc thông cao (AC):
- 3 dB:	1.2 Hz
- 0.1 dB:	7.9 Hz
