Phần mềm Multisim™ tích hợp liền mạch với phần mềm Ultiboard™ để tạo ra một môi trường được đồng bộ hóa hoàn toàn, giúp tăng tốc quá trình phát triển nguyên mẫu bảng mạch in (PCB) của bạn từ Schematic đến PCB Layout.

Tiết kiệm chi phí và tạo mẫu tốt hơn bằng cách kết hợp Multisim™ và Ultiboard™

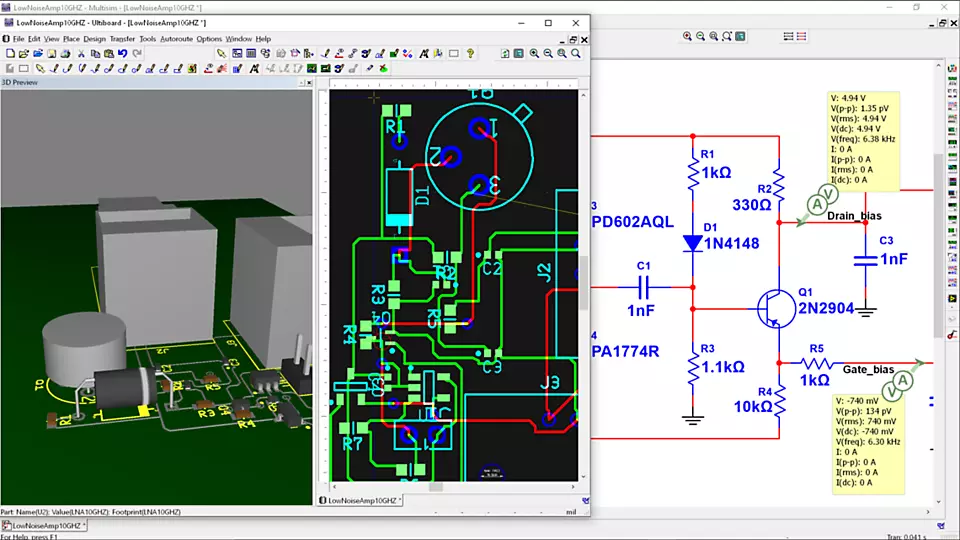

Bạn có thể giảm thời gian phát triển và vẽ lại PCB bằng phần mềm Multisim™ và Ultiboard™. Sự tích hợp liền mạch mang lại khả năng hoàn thành sơ đồ mạch, mô phỏng SPICE và PCB layout trong cùng một môi trường.



Xem video của Webinar

CÁCH PHẦN MỀM MULTISIM™ TĂNG TỐC TẠO PCB LAYOUT

1. Tìm hiểu các phương pháp hay nhất để tạo mẫu PCB

Phần mềm Multisim™ cho phép bạn chọn trong số 55.000 thành phần đã được nhà sản xuất xác minh, từ đó nhanh chóng nắm bắt sơ đồ, thực hiện mô phỏng và phân tích (bao gồm cả mô phỏng đồng bộ với LabVIEW) và bố trí mẫu PCB, tất cả trong một môi trường tích hợp.

2. Xác minh bản đồ Footprint và kích thước mẫu nối đất

Quá trình xác minh đảm bảo rằng ánh xạ pin và kích thước nối đất là chính xác và dựa trên thông số kỹ thuật của nhà sản xuất. Đây là một phần thiết yếu của quy trình thiết kế, nơi bạn có thể phát hiện lỗi sớm để tiết kiệm thời gian làm lại và lặp lại mẫu PCB.

3. Tận dụng các công cụ định tuyến và sắp xếp bố cục nhanh hơn

Phần mềm định tuyến và bố trí PCB - Ultiboard™ - tích hợp chặt chẽ với phần mềm Multisim™ để tạo thành một giải pháp tạo mẫu PCB toàn diện, hoàn chỉnh.

4. Tự động chuyển các thay đổi thiết kế từ Schematic sang Layout và từ Layout sang Schematic

Bạn có thể chú thích các thay đổi từ dạng thiết kế này sang dạng thiết kế khác nhờ sự tích hợp giữa Multisim™ và Ultiboard™. Chuyển tiếp chú thích từ Multisim™ sang Ultiboard™ và ngược lại chú thích từ Ultiboard™ sang Multisim™.

5. Sử dụng các Hierarchical Block để vẽ lại các mạch chung và mạch con

Các Hierarchical Block, cả trong Multisim™ và Ultiboard™, mô đun hóa thiết kế của bạn. Dễ dàng tạo các mạch con có thể tái sử dụng cả ở giai đoạn Schematic và PCB layout.
