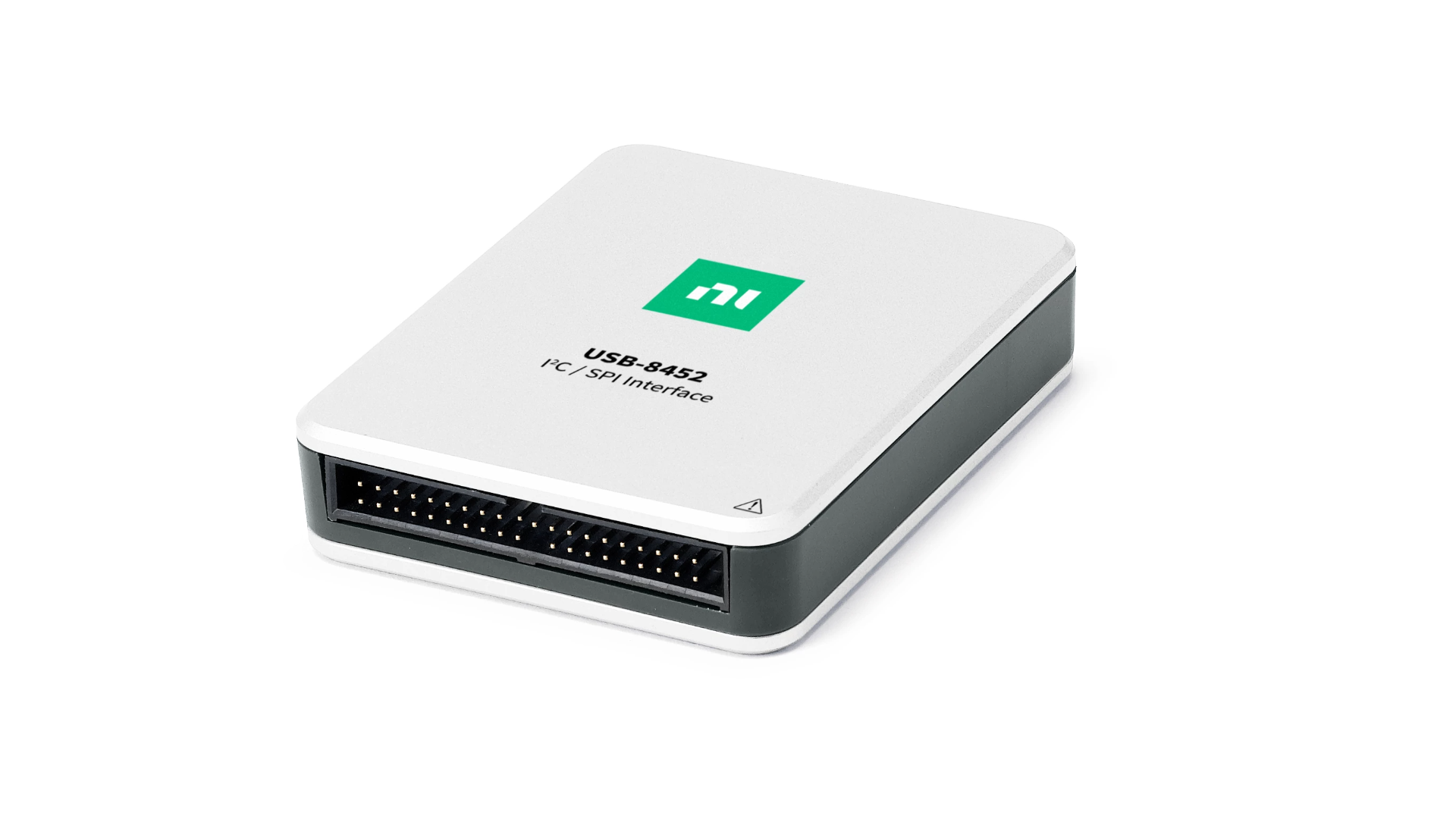

NI USB‑8452 thực hiện kết nối và giao tiếp với các thiết bị mạch tích hợp liên kết (I²C) và thiết bị giao tiếp ngoại vi nối tiếp (SPI). Với kiểu kết nối USB plug-and-play, USB‑8452 cấp nguồn bằng dây Bus, là giải pháp mang tính di động, cấp nguồn bằng dây Bus để giao tiếp với các thiết bị điện tử và mạch tích hợp.
NI USB‑8452 bao gồm tám đường I/O kỹ thuật số đa năng, dành cho nhiều ứng dụng khác nhau, chẳng hạn như cấu hình địa chỉ của thiết bị I²C, bật tắt đèn LED hoặc đầu dò chuyển đổi và đường dữ liệu chung cho chip chuyển đổi tương tự. Về mặt vật lý, có thể đặt USB‑8452 gần các thiết bị I²C/SPI hơn so với dây bus giao tiếp PCI, điều này giúp giảm độ dài bus I²C và giảm thiểu các vấn đề về nhiễu. Ngoài ra, giao tiếp còn cung cấp +5 V và GND cho các mạch nguồn mà không cần nguồn điện từ bên ngoài.
Đặc điểm I/O kỹ thuật số
Số lượng:
DIO <0..7>
Điều khiển hướng:
Ngõ vào hoặc ngõ ra, có thể lập trình
Kiểu driver ngõ ra:
Push-pull, open-drain, có thể lựa chọn bằng phần mềm
Phạm vi điện áp tuyệt đối:
-0,5 V đến +5,5 V đối với GND
Giao tiếp
USB:
USB 2.0 High-Speed (480 Mb/s)
Yêu cầu về nguồn điện
Điện áp ngõ vào:
Tối thiểu 4.5 V, tối đa 5.25 V
Dòng điện chế độ làm việc:
Thông thường 250 mA, tối đa 500mA
USB Suspend:
Tối đa 2.5 mA
Nguồn điện áp đầu ra
Ngõ ra +5 V:
Điện áp:
Tối thiểu 4.75 V, tối đa 5.25 V
Dòng điện:
Tối đa 20 mA
Đầu ra tham chiếu Vref I / O:
Điện áp:
1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, với dung sai ± 10%, có thể lựa chọn phần mềm
