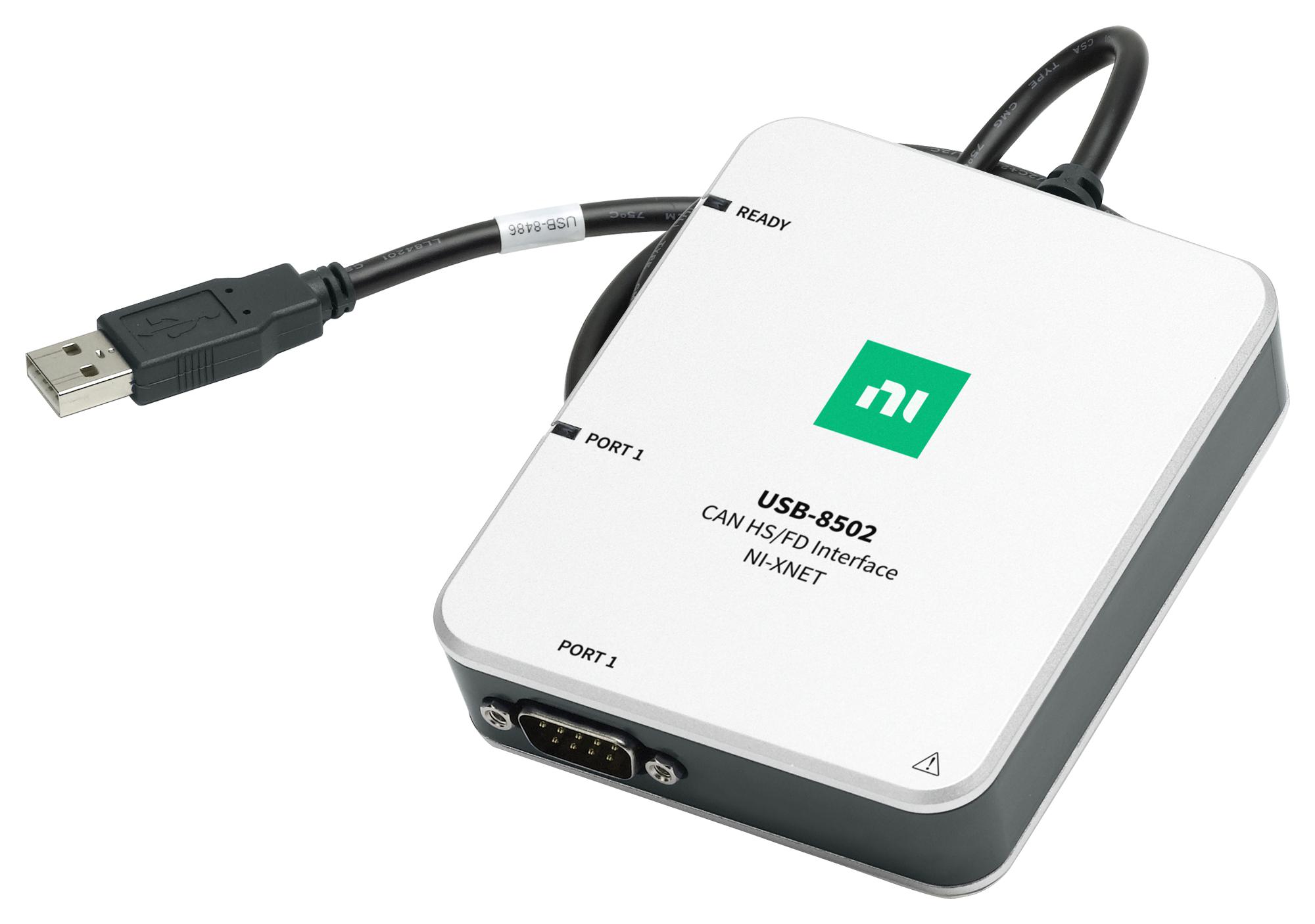

NI USB-8502

NI USB-8502: Thiết bị giao tiếp USB CAN, 1 cổng hoặc 2 cổng, High-Speed/FD

NI USB-8502 là thiết bị giao tiếp giao thức CAN tốc độ cao dành cho việc phát triển các ứng dụng với driver NI-XNET. USB-8502 được cấp nguồn qua bus USB và không cần nguồn điện bên ngoài. Thiết bị này hoạt động vượt trội trong các ứng dụng yêu cầu xử lý hàng trăm khung CAN và tín hiệu tốc độ cao theo thời gian thực, chẳng hạn như giám sát bus, điều khiển tự động hóa, v.v. Cơ chế DMA (Direction Memory Access - truy cập bộ nhớ trực tiếp) điều khiển bằng thiết bị NI-XNET cho phép bộ xử lý tích hợp di chuyển các khung CAN và tín hiệu giữa bộ giao tiếp và chương trình người dùng mà không cần ngắt CPU, giảm thiểu độ trễ tin nhắn và giải phóng thời gian xử lý của bộ xử lý máy chủ để xử lý các ứng dụng phức tạp. USB-8502 có sẵn đầu nối đồng bộ hóa COMBICON ba chân để kích hoạt và đồng bộ hóa cơ sở thời gian phần cứng nội bộ với các thiết bị khác.

Mã sản phẩm

784662-01: 2 cổng CAN
784661-01: 1 cổng CAN

Chi tiết sản phẩm

Chuẩn kết nối: USB 2.0
CAN Physical Layer: Flexible Data-Rate (FD), High-Speed

Đặc điểm NI USB-8502

2 phiên bản: 1 cổng và 2 cổng.
Giao tiếp CAN High-Speed: D-SUB 9 chân đực
Cổng đồng bộ (chỉ có trên thiết bị 2 cổng): Combicon 3 chân

Đặc tính kỹ thuật của CAN High-Speed/FD

Bộ phát: NXP TJA1043T
Tốc độ truyền dữ liệu tối đa: 1 Mb/s
Điện áp CAN_H, CAN_L trên dây: -27 VDC đến +40 VDC

Đặc điểm cổng đồng bộ

Tương thích I/O: 5 V TTL
Số lượng bộ trigger: 2
Hỗ trợ tần số cơ sở thời gian vào: Tự động nhận biêt 1 MHz, 10 MHz và 20 MHz
Hỗ trợ tần số cơ sở thời gian ra: 1 MHz

Cổng giao tiếp

USB: USB 2.0 tốc độ cao

Yêu cầu về nguồn điện

USB:
- Chế độ hoạt động: tối đa 500 mA, tiêu chuẩn 300 mA (2 cổng) và 250 mA (1 cổng)
- Chế độ ngủ: tối đa 2.5 mA
