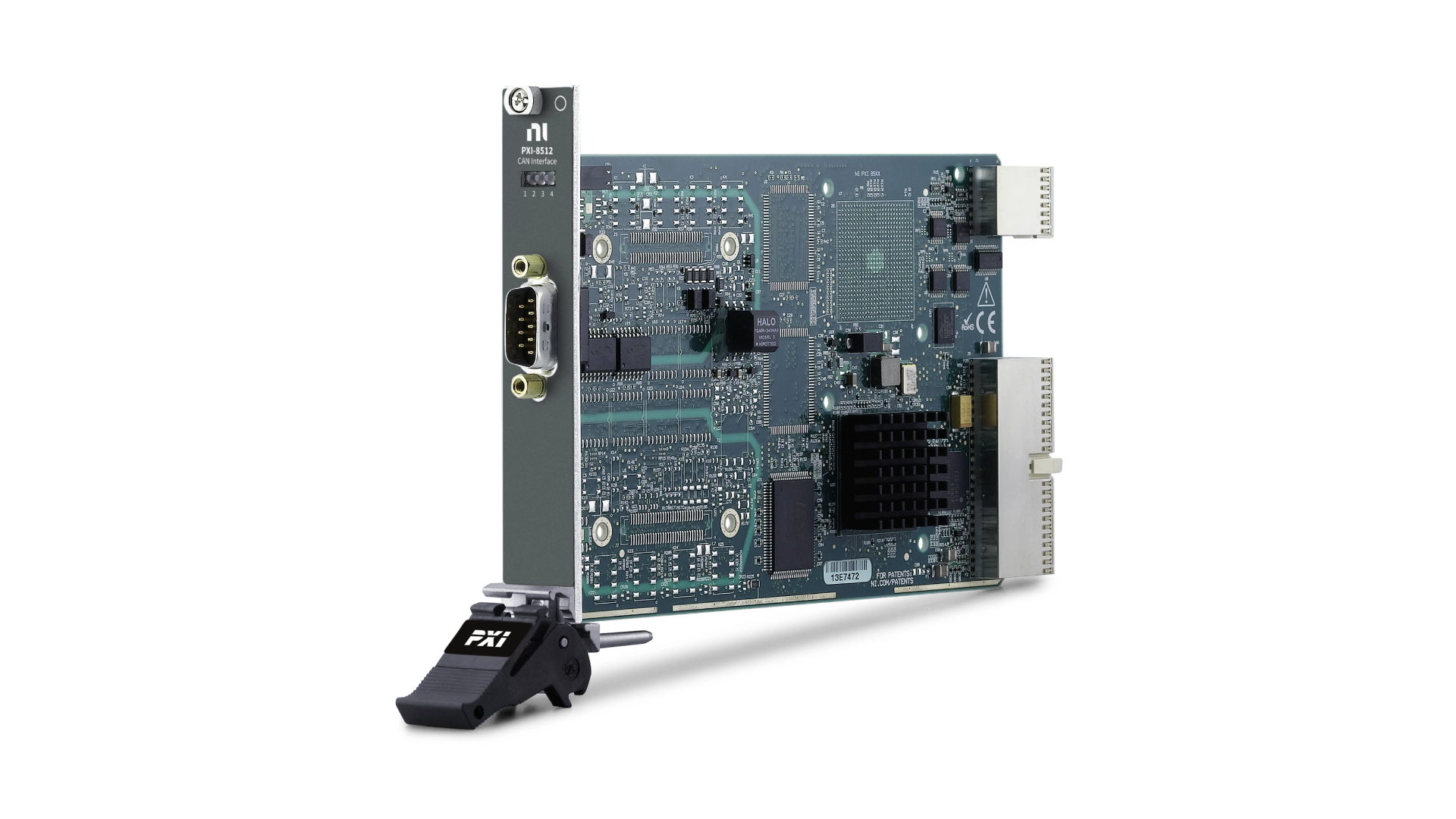

NI PXI-8512
NI PXI-8512: Mô-đun PXI giao tiếp CAN HS/FD, 1 cổng hoặc 2 cổng
NI PXI-8512 là mô-đun giao tiếp mạng CAN tốc độ dữ liệu linh hoạt (FD - Flexible Data-rate) tốc độ cao (HS) để phát triển các ứng dụng với trình điều khiển NI-XNET. PXI-8512 vượt trội trong các ứng dụng yêu cầu thao tác thời gian thực, tốc độ cao đối với hàng trăm khung và tín hiệu CAN, chẳng hạn như mô phỏng phần cứng trong vòng lặp (HIL - Hardware in the Loop), tạo mẫu điều khiển nhanh, giám sát bus, điều khiển tự động hóa, v.v. Ngoài ra, công cụ truy cập bộ nhớ trực tiếp (DMA) điều khiển bằng thiết bị NI-XNET giúp bộ xử lý tích hợp của PXI-8512 di chuyển các khung và tín hiệu CAN giữa bộ giao tiếp và chương trình người dùng mà không cần ngắt CPU (CPU interrupts), giảm thiểu độ trễ tin nhắn và giải phóng thời gian xử lý của bộ xử lý máy chủ để xử lý các mô hình và ứng dụng phức tạp.
Mã sản phẩm
- 780687-02
- 780687-01
Chi tiết sản phẩm
- CAN Physical Layer: Flexible Data Rate, High-Speed
- Bus Connector: PXI
- Hỗ trợ định thời và kích hoạt bên ngoài: Không
- Số cổng CAN: 1 hoặc 2
Đặc điểm NI PXI-8512
- 2 phiên bản: 1 cổng và 2 cổng.
Đặc tính kỹ thuật
- Lớp vật lý CAN: High-Speed CAN, Flexible Data Rate (FD)
- Bộ phát: NXP TJA1041 hoặc TJA1043
- Tốc độ truyền dữ liệu tối đa: 1 Mb/s
- Tốc độ truyền dữ liệu tối thiểu: 40 kb/s
- Điện áp CAN_H, CAN_L trên dây: -27 VDC đến +40 VDC
Yêu cầu về nguồn điện
- 5 VDC (±5%): 640 mA
- 3.3 VDC (±5%): 940 mA
