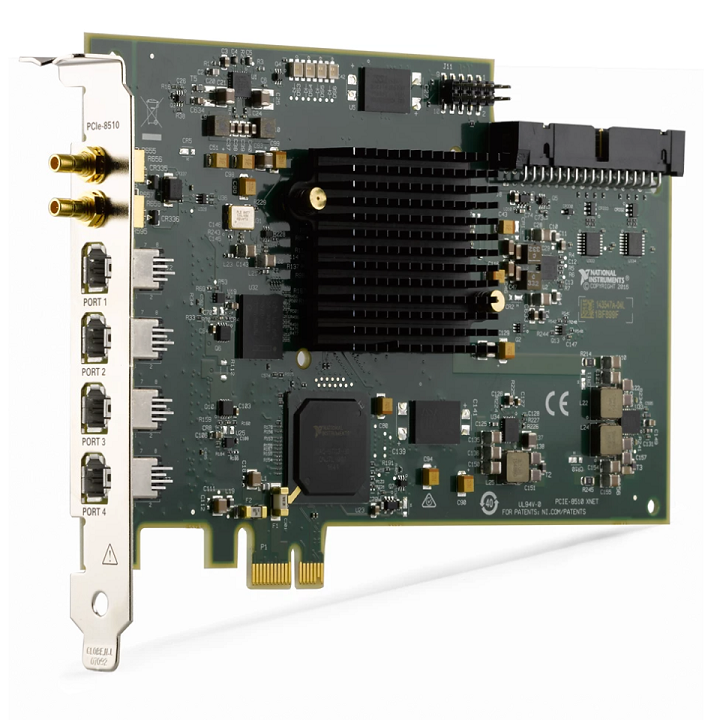

NI PCIe-8510
NI PCIe-8510: Thiết bị PCIe giao tiếp đa giao thức cho xe, 2 hoặc 4 cổng
NI PCIe-8510 dùng cho giao tiếp CAN và/hoặc mạng LIN, có thể lựa chọn bằng phần cứng, dùng để phát triển các ứng dụng với driver NI-XNET. Model này cung cấp hai hoặc bốn cổng XNET có thể sử dụng làm cổng CAN hoặc LIN, tùy thuộc vào phụ kiện kết nối. Có thể sử dụng NI PCIe-8510 trong các ứng dụng yêu cầu xử lý hàng trăm khung (frame) và tín hiệu CAN tốc độ cao theo thời gian thực, chẳng hạn như mô phỏng phần cứng trong vòng lặp (HIL - Hardware in the Loop), tạo mẫu điều khiển nhanh, giám sát bus, điều khiển tự động hóa, v.v. Ngoài ra, công cụ truy cập bộ nhớ trực tiếp (DMA) điều khiển bằng thiết bị NI-XNET giúp bộ xử lý tích hợp của PCIe-8510 di chuyển các khung và tín hiệu CAN giữa bộ giao tiếp và chương trình người dùng mà không cần ngắt CPU (CPU interrupts), giảm thiểu độ trễ tin nhắn và giải phóng thời gian xử lý của bộ xử lý máy chủ để xử lý các mô hình và ứng dụng phức tạp.
Mã sản phẩm
- 785324-01
- 785325-01
Chi tiết sản phẩm
- CAN Physical Layer: High-Speed, Flexible Data Rate, Low-Speed/Fault Tolerant
- LIN Physical Layer: LIN 2.0
- Bus Connector: PCI Express
- Số cổng NI-XNET: 2 hoặc 4
Các đặc điểm kỹ thuật
Giao tiếp Bus
|
x1 PCI Express, tuân thủ đặc điểm kỹ thuật v1.1 |
|
Khe cắm PCI Express x1, x4, x8, và x16 |
Cổng máy chủ NI-XNET (Bắt buộc)
|
Cổng giao tiếp có thể lựa chọn bằng phần cứng NI-XNET |
|
Cáp thu phát NI-XNET (CAN/LIN) |
Đầu nối đồng bộ RTSI/Mặt trước
|
7 ngõ vào/ngõ ra |
|
1 ngõ vào/ngõ ra |
|
2 ngõ vào/ngõ ra (chỉ 4 cổng) |
|
TTL |
|
Tối đa 6.5 V, Tối thiểu -0.5 V |
|
Các kích hoạt Rising Edge |
