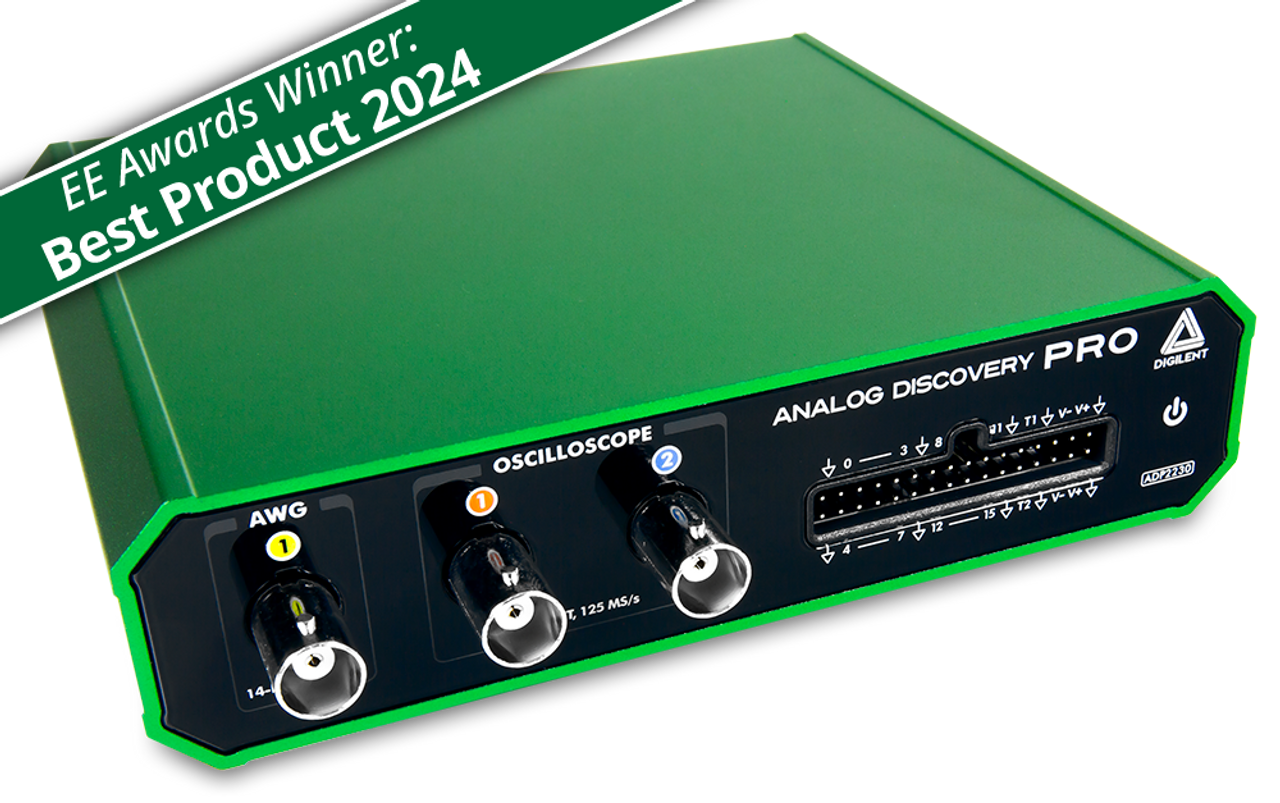

410-417 Digilent Analog Discovery Pro ADP2230

410-417 Digilent Analog Discovery Pro ADP2230: Máy hiện sóng tín hiệu hỗn hợp USB, cơ động, bộ nhớ đệm sâu, 2 kênh analog

Mô tả

Analog Discovery Pro ADP2230 là gì?

Analog Discovery Pro (ADP2230)™ là máy hiện sóng tín hiệu hỗn hợp (MSO) được thiết kế dành cho các kỹ sư chuyên nghiệp. Máy có đầu vào analog, đầu ra analog và I/O kỹ thuật số, với bộ đệm bộ nhớ sâu, tất cả đều hoạt động ở tốc độ lên đến 125 MS/s. Người dùng có thể vừa nhận vừa tạo tín hiệu kỹ thuật số để kiểm tra và phân tích dữ liệu từ nhiều thiết bị khác nhau, đồng thời cung cấp nguồn điện mạnh mẽ cho các hệ thống đó. Thiết kế đầy đủ tính năng cho phép ADP2230 thực hiện các chức năng của một số thiết bị kiểm tra và đo lường, đồng thời có thể thay thế một loạt các thiết bị truyền thống.

Với phần mềm WaveForms miễn phí, người dùng có thể xem và thu thập dữ liệu phức tạp, thực hiện phân tích phổ và mạng, cũng như nhanh chóng truy xuất lượng lớn dữ liệu. WaveForms tận dụng bộ nhớ đệm sâu của ADP2230, cho phép lưu trữ hàng trăm triệu mẫu và truyền trực tiếp về máy chủ. Giao diện người dùng thân thiện của WaveForms mang lại cảm giác của máy hiện sóng để bàn truyền thống.

ADP2230 là một phần của dòng thiết bị Kiểm tra và Đo lường (Test & Measurement) Digilent Analog Discovery Pro, hỗ trợ các kỹ sư, nhà nghiên cứu, nhà giáo dục và nhà khoa học thiết kế và kiểm tra với tính linh hoạt vượt trội. Các giải pháp tùy chỉnh này phù hợp với cả chuyên gia kỳ cựu cũng như kỹ sư mới vào nghề, giúp đẩy nhanh quá trình phát triển mà vẫn đảm bảo tính dễ tiếp cận. Các tính năng nổi bật:

Máy hiện sóng tín hiệu hỗn hợp USB với bộ đệm bộ nhớ lớn cho thời gian thu thập dữ liệu dài
Đầu nối BNC và vỏ nhôm
Hai đầu vào analog – băng thông 50+ MHz
Một đầu ra analog – băng thông 15 MHz
16 kênh đầu vào/ra kỹ thuật số
Tốc độ lấy mẫu lên đến 125 MS/s
Hai đầu ra nguồn
Tốc độ giao tiếp USB 3.0
Đồng bộ hóa nhiều thiết bị để tăng số lượng kênh
Hỗ trợ phần mềm mở rộng với WaveForms, WaveForms SDK, LabVIEW, MATLAB
Xem bảng dữ liệu để biết thêm chi tiết

Tính năng

Đầu vào Analog:

Hai kênh đầu vào BNC với độ phân giải 14-bit, dải điện áp đầu vào lên đến ±25 V
Băng thông 50+ MHz, tối đa 125 MS/giây mỗi kênh
Bộ đệm trên thiết bị mặc định 64 MS/giây mỗi kênh, tối đa 128 MS/giây mỗi kênh

Đầu ra Analog:

Một kênh đầu ra BNC với độ phân giải 14-bit, dải điện áp đầu ra ±5 V
Băng thông 15 MHz, tối đa 125 MS/giây mỗi kênh
Hỗ trợ đầu ra dạng sóng tiêu chuẩn, điều chế và tùy chỉnh

Nguồn điện:

Hai nguồn điện có thể lập trình (0,5 V đến 5 V, -0,5 V đến -5 V)
Tối đa 1 A hoặc 3 W mỗi kênh
Phần cứng tích hợp đọc lại nhiệt độ hệ thống, đầu ra đường điện áp và dòng điện nguồn

Đầu vào và đầu ra kỹ thuật số:

16 kênh đầu vào/ra kỹ thuật số CMOS 3,3 V có thể cấu hình động
Tối đa 125 MS/giây mỗi kênh
Bộ đệm trên thiết bị cho đầu vào kỹ thuật số duy trì đến 128 MS mỗi kênh
Phân tích và tạo ra nhiều giao thức truyền thông

Kích hoạt nâng cao:

Nguồn kích hoạt: kênh analog của máy hiện sóng, khởi động máy phát hàm, đường I/O kỹ thuật số, kích hoạt bên ngoài, nút kích hoạt thủ công
Chế độ kích hoạt: None, auto, manual (forced trigger), single
Kích hoạt analog: Edge, pulse, transition, condition, level, hysteresis, hold-off
Kích hoạt kỹ thuật số: Edge, level, pattern, glitch, protocol

Kết nối:

Thiết bị với máy tính: USB Type-C sang C

Hỗ trợ phần mềm:

WaveForms, ứng dụng phần mềm miễn phí của Digilent dành cho Windows, Mac và Linux
Bộ phát triển phần mềm WaveForms cho các ứng dụng tùy chỉnh và lập trình bằng C/C++, Python, C#, Visual Basic
Hỗ trợ LabVIEW và MATLAB

Các tính năng bổ sung:

Tần số xung nhịp hệ thống và xung nhịp ngoài có thể điều chỉnh
Hỗ trợ USB 3.0 cho phép truyền dữ liệu nhanh chóng
Tích hợp chức năng kích hoạt và kích hoạt chéo nâng cao giữa các thiết bị và thiết bị, bao gồm hỗ trợ Chế độ kép (Dual Mode)
Các vòng lặp phần cứng bên trong cho phép thu lại cả tín hiệu đầu ra analog và tín hiệu đầu vào analog đã lọc và chưa lọc
Tùy chọn điều khiển bộ tạo dạng sóng tiêu chuẩn qua hai bộ nguồn có thể lập trình
Thiết bị chuyên dụng cho phân tích Mạng và Phổ

Khác:

Kích thước (D x R x C): 134,2 mm × 144,0 mm × 37,9 mm (~5,28 in × ~5,67 in × ~1,49 inch)
Trọng lượng: 464 g (~16,4 oz)

Thành phần sản phẩm

ADP2230:

1 ADP2230
1 Cáp USB C sang C
1 Bộ nguồn chuyển mạch 5 V 4 A (bao gồm bộ chuyển đổi phích cắm Mỹ và EU)
Đầu dò dao động ký BNC x1/x10 (Cặp)
Đầu cắm 6 chân & Bộ chuyển đổi giới tính (gói 5 cái)
2 dây Flywire 16 chân
Tờ nhãn Flywire

Phụ kiện khuyến nghị:

Mã sản phẩm Digilent: 240-136 – Cáp BNC sang Minigrabber
Mã sản phẩm Digilent: 240-134 – Cáp BNC sang Kẹp Cá Sấu

Khuyến nghị sử dụng một trong những cáp BNC này cho đầu ra analog. Không nên sử dụng đầu dò dao động ký BNC với AWG.

Lưu ý an toàn: Khi sử dụng đầu dò dao động ký với thiết bị Kiểm tra và Đo lường, hãy luôn kiểm tra thông số kỹ thuật điện áp của thiết bị để đảm bảo bạn không vượt quá giới hạn đầu vào của thiết bị. Vượt quá các giới hạn này có thể gây hư hỏng thiết bị hoặc gây nguy hiểm cho an toàn.

Phần mềm

WaveForms là gì?

WaveForms là ứng dụng phần mềm miễn phí dành cho ADP2230 và cho phép sử dụng các công cụ kỹ thuật số và analog có sẵn. Phần mềm này đã được cải tiến dựa trên phản hồi của khách hàng trong hơn 10 năm và có giao diện người dùng thân thiện với máy tính để bàn, máy tính xách tay giống như phần mềm của thiết bị để bàn truyền thống. Thiết bị giao tiếp với WaveForms thông qua kết nối USB hoặc Ethernet với máy tính, cho phép người dùng thu thập, ghi, phân tích và tạo tín hiệu hỗn hợp và dạng sóng miền hỗn hợp. Có thể tải xuống và cài đặt WaveForms trong vòng chưa đầy 60 giây. WaveForms có thể được dùng thử mà không cần phần cứng trong chế độ demo. Ngoài việc sử dụng các công cụ trong ứng dụng, ứng dụng WaveForms có một công cụ biên tập tập lệnh, cho phép tùy chỉnh tập lệnh của công cụ trong JavaScript. WaveForms được thiết kế để chạy trên máy tính xách tay hoặc máy tính để bàn và tương thích với Mac, Windows và Linux.

Để có nhiều khả năng tùy chỉnh hơn nữa, WaveForms SDK (Software Development Kit) có thể được sử dụng để tạo các ứng dụng và tập lệnh tùy chỉnh bằng Python, C và các ngôn ngữ khác. ADP2230 cũng tương thích với LabVIEW và Digilent Toolbox để tương thích với MATLAB Data Acquisition Toolbox của Mathworks.

Các công cụ sau có sẵn trong ứng dụng WaveForms cho ADP2230:
