Mô tả: Analog Discovery 3: Máy hiện sóng USB 125 MS/s, tạo sóng, phân tích logic và nguồn DC lập trình được
Mã sản phẩm: 410-415
Thương hiệu: Digilent
Muốn tìm Analog Discovery 3 cùng với phụ kiện, hãy thử Analog Discovery 3 Pro Bundle.
Khám phá nhiều hơn nữa với Analog Discovery 3

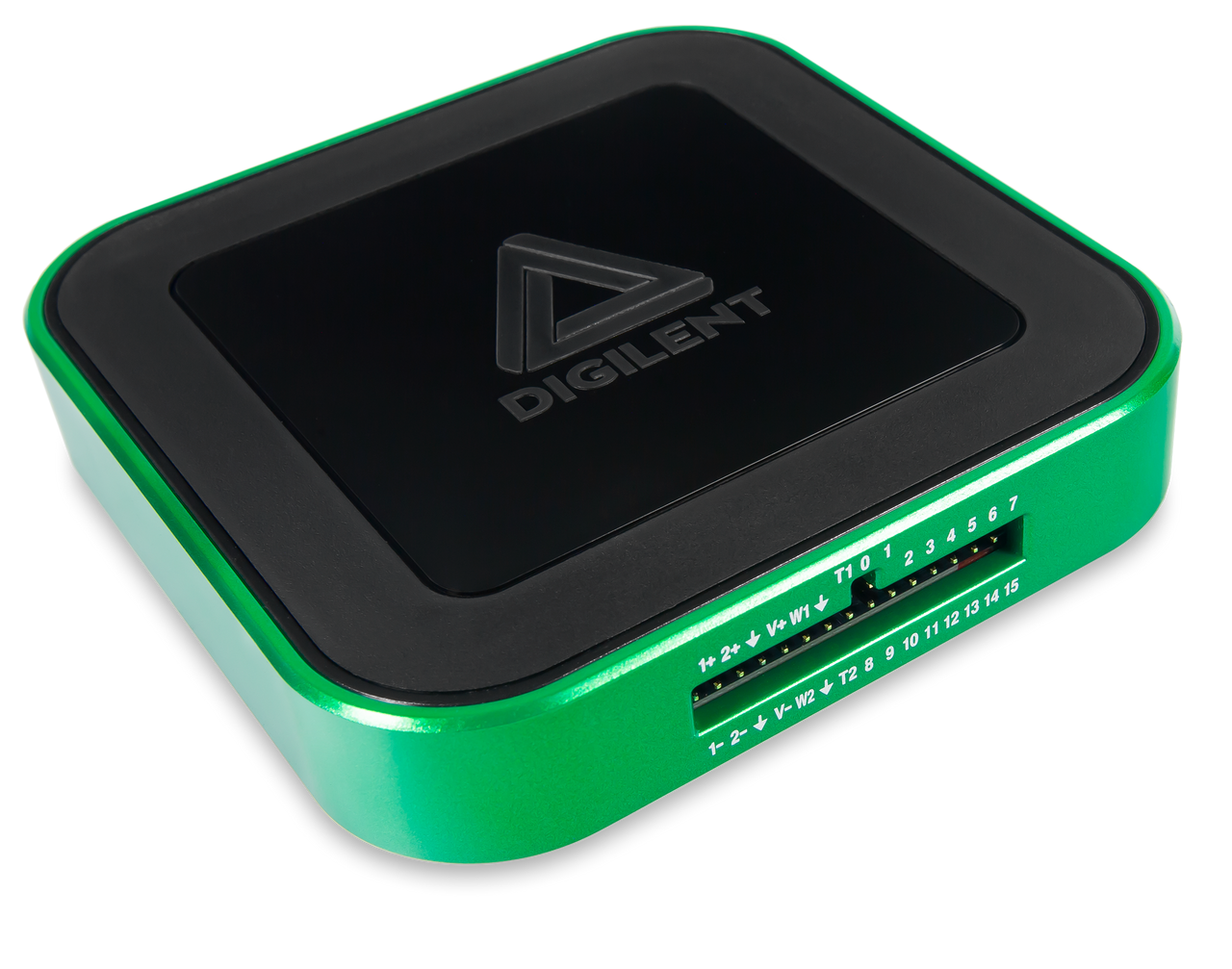

Thiết bị đo lường và kiểm tra đa năng mới nhất của Digilent, còn được gọi là AD3, là một máy hiện sóng kỹ thuật số, bộ phân tích logic, bộ tạo dạng sóng, bộ tạo mẫu, v.v. Bằng cách sử dụng phần mềm WaveForms linh hoạt (được hỗ trợ trên các hệ điều hành Windows, Mac và Linux), Analog Discovery 3 có thể được sử dụng trong phòng thí nghiệm, ngoài hiện trường hoặc thậm chí ở nhà. Người dùng không còn bị ràng buộc vào một bàn làm việc với những chồng dụng cụ thí nghiệm đắt tiền.
Tính di động
Giống như thiết bị tiền nhiệm, Analog Discovery 3 là một thiết bị đo lường và kiểm tra di động cấp nguồn qua cổng USB với phiên bản nâng cấp USB-C®. Nó đủ nhẹ và nhỏ để vừa trong túi hoặc ba lô, vì vậy nó trở thành người bạn đồng hành tuyệt vời cho bất kỳ kỹ sư nào.
Các tính năng dạng sóng mở rộng
Analog Discovery 3 có kích thước bộ đệm lớn hơn bao giờ hết, cho phép gửi nhiều dữ liệu hơn qua bộ tạo dạng sóng và nhận được nhiều dữ liệu hơn qua máy hiện sóng tín hiệu hỗn hợp (tương tự và kỹ thuật số). Nó cũng có tốc độ lấy mẫu tăng lên tới 125 MS/s trên tất cả các kênh và nguồn điện lớn hơn (lên tới 800 mA). Bộ đệm lớn hơn cho phép người dùng ghi lại các dữ liệu dài hơn ở độ phân giải cao và cho phép tạo ra các tín hiệu ngẫu AWG phức tạp hơn. Các tín hiệu AWG điều chế cũng tận dụng lợi thế của bộ đệm lớn hơn, nhờ đó các tín hiệu điều chế phức tạp hơn đã được thêm vào bao gồm cả điều chế pha và tổng.
Phiên bản này của dòng máy hiện sóng kỹ thuật số Analog Discovery phổ biến nhất của Digilent cũng cho phép các kỹ sư truy cập vào các tính năng mạnh mẽ mới trong phần mềm WaveForms như bộ lọc FIR (Finite Impulse Response). Thông qua việc sử dụng các bộ lọc FIR tùy chọn trên các kênh đầu vào của máy hiện sóng, người dùng có thể giảm lượng nhiễu tần số cao có thể ảnh hưởng đến chất lượng phép đo. Thiết bị cũng hỗ trợ vòng lặp kỹ thuật số (digital loopback) cho các dữ liệu thu từ các tín hiệu đã phát đến AWG, cả đã lọc và chưa lọc. Các tín hiệu đầu ra AWG giờ đây cũng có thể được thu lại thông qua vòng lặp kỹ thuật số và được hiển thị cùng với các tín hiệu được trả về từ một mạch đang thử nghiệm.
AD3 được xây dựng trên nền tảng Xilinx FPGA thế hệ tiếp theo, mở ra nhiều tính năng hơn nữa. Các cải tiến qua thời gian trong tương lai sẽ được thực hiện thông qua các bản cập nhật phần mềm.
Phụ kiện
Analog Discovery 3 tương thích với tất cả các bộ adapter và phụ kiện từ phiên bản trước (như Transistor Tester, Impedance Analyzer, và Breadboard Adapter), cũng như bộ Audio Adapter+ mới.
Nếu bạn đang tìm mua một máy hiện sóng, thì AD3 là một giải pháp hoàn chỉnh cho máy hiện sóng kỹ thuật số, nghĩa là bạn sẽ không phải mua thêm các thiết bị đo khác nữa.
Máy hiện sóng:
- Hai kênh vi sai với độ phân giải 14-bit tại tần số lấy mẫu lên đến 125 MS/s mỗi kênh với dải tín hiệu đầu vào +/-25 V, băng thông hơn 30 MHz khi sử dụng BNC Adapter
- Bộ lọc đầu vào và bộ khuếch đại lock-in có thể tùy chỉnh
- Hiển thị FFT, Spectrogram, Eye Diagram, XY Plot, và nhiều hơn nữa
Máy tạo dạng sóng ngẫu:
- Hai kênh với độ phân giải 14-bit tại tần số cập nhật lên đến 125 MS/s mỗi kênh với dải tín hiệu đầu ra +/-5 V, băng thông 12 MHz khi sử dụng BNC Adapter
- Các dạng sóng tiêu chuẩn, các tín hiệu điều chế AM và FM, phát trực tiếp từ tín hiệu đầu vào analog, các dạng sóng tùy biến, và hơn thế nữa
Máy phân tích logic và bộ tạo mẫu:
- 16 kênh I/O kỹ thuật số với tốc độ lên đến 125 MS/s mỗi kênh
- Mỗi kênh có thể được cấu hình độc lập thành đầu vào 3.3 V hoặc đầu ra 3.3 V (đầu vào có thể chịu được lên đến 5 V)
- Các giao thức tiêu chuẩn SPI, I2C, UART, CAN, JTAG, ROM logic, hoặc tùy chọn, và hơn thế nữa
Nguồn lập trình được:
- Nguồn biến thiên 0.5 V đến 5 V và -0.5 V đến -5 V
- Dòng lên đến 800 mA mỗi kênh khi dùng nguồn cấp ngoài
Các tính năng khác:
- Các thiết bị định nghĩa bằng phần mềm khác, bao gồm:
- Phân tích phổ (Spectrum Analyzer), phân tích mạng (Network Analyzer), và phân tích trở kháng (Impedance Analyzer)
- Phân tích giao thức (Protocol Analyzer), các I/O kỹ thuật số ảo như nút bấm, công tắc, LED
- Lưu dữ liệu (Data logging), Vôn-kế (Voltmeter), in-app scripting
- SDK đề điều khiển phần cứng trong C, C++, Python, và các ngôn ngữ lập trình khác
- Hỗ trợ LabVIEW và MATLAB
- và nhiều hơn thế nữa
*Chú ý: Để đạt được băng thông tối đa, cần sử dụng BNC Adapter cho Analog Discovery.
Thành phần:
- Analog Discovery 3
- Một hộp nhựa cho dự án
- Một cáp lập trình USB-C® to USB-C
- Một bộ cáp tín hiệu 2x15 flywire
- 5 gói đầu nối 6-pin male
- Nhãn 30-pin flywire
- 1 năm đăng ký sử dụng phần mềm thiết kế mạch Multisim Live và 30 ngày dùng thử dịch vụ điện toán đám mây EveryMeasure với 5GB và 5 người dùng (yêu cầu phải đăng ký Analog Discovery 3)
Các phụ kiện khuyến cáo (Không đi kèm với Analog Discovery 3):
- Bộ nguồn 5 V, 4 A
- Audio Adapter+
- BNC Adapter cùng với P2150 BNC Oscilloscope Probe
- Transistor Tester
- Impedance Analyzer
- Breadboard Adapter
WaveForms là gì?
WaveForms là ứng dụng phần mềm miễn phí dành cho Analog Discovery 3 và cho phép sử dụng các công cụ kỹ thuật số và analog có sẵn. Phần mềm này đã được cải tiến dựa trên phản hồi của khách hàng trong hơn 10 năm và có giao diện người dùng thân thiện với máy tính để bàn, máy tính xách tay giống như phần mềm của thiết bị để bàn truyền thống. Analog Discovery 3 giao tiếp với WaveForms thông qua kết nối USB với máy tính, cho phép người dùng thu thập, ghi, phân tích và tạo tín hiệu hỗn hợp và dạng sóng miền hỗn hợp. WaveForms có thể được dùng thử mà không cần phần cứng trong chế độ demo. Ngoài việc sử dụng các công cụ trong ứng dụng, ứng dụng WaveForms có một công cụ biên tập tập lệnh, cho phép tùy chỉnh tập lệnh của công cụ trong JavaScript. WaveForms được thiết kế để chạy trên máy tính xách tay hoặc máy tính để bàn và tương thích với Mac, Windows và Linux.
Các công cụ sau có sẵn trong ứng dụng WaveForms cho Analog Discovery 3:
- Oscilloscope
- Waveform Generator
- Power Supplies
- Voltmeter
- Data Logger
- Logic Analyzer
- Pattern Generator
- Static I/O
- Spectrum Analyzer
- Network Analyzer
- Impedance Analyzer
- Curve Tracer
- Protocol Analyzer
- Script Editor
Để có nhiều khả năng tùy chỉnh hơn nữa, WaveForms SDK (Software Development Kit) có thể được sử dụng để tạo các ứng dụng và tập lệnh tùy chỉnh bằng Python, C và các ngôn ngữ khác. Analog Discovery 3 cũng tương thích với LabVIEW và MATLAB Data Acquisition Toolbox của Mathworks.
1 năm đăng ký sử dụng Multisim Live
Mỗi Analog Discovery 3 đều được tặng kèm miễn phí một năm đăng ký sử dụng Multisim Live Premium sau khi đăng ký sản phẩm. Trải nghiệm những gì tốt nhất của cả hai thế giới: sức mạnh và tính di động của AD3, kết hợp với khả năng mô phỏng và thiết kế mạch tiên tiến của Multisim Live Premium.
- Giao diện người dùng trực quan: Multisim Live Premium cung cấp giao diện trực quan và thân thiện với người dùng, giúp dễ dàng thiết kế và mô phỏng mạch.
- Thư viện linh kiện lớn: Từ điện trở và tụ điện đến linh kiện bán dẫn và mạch tích hợp, bạn sẽ có quyền truy cập vào bộ sưu tập toàn diện các linh kiện để thiết kế và mô phỏng các mạch phức tạp.
- Khả năng mô phỏng tiên tiến: Tận dụng khả năng mô phỏng tiên tiến để phân tích hành vi của mạch. Thực hiện phân tích Monte Carlo để đánh giá các biến thể thành phần, khám phá quét tham số để nghiên cứu phản ứng của mạch trong các điều kiện khác nhau và mô phỏng các mạch tín hiệu hỗn hợp phức tạp một cách dễ dàng.
- Hợp tác và chia sẻ: Trải nghiệm sự hợp tác liền mạch trên các thiết kế mạch. Làm việc cùng với đồng nghiệp, bạn cùng lớp hoặc đối tác dự án trong thời gian thực, thực hiện cải tiến thiết kế, chia sẻ thông tin chi tiết và cộng tác trong các dự án một cách dễ dàng. Đó là một công cụ tuyệt vời cho các dự án nhóm và thúc đẩy môi trường học tập hợp tác.
30 ngày dùng thử EveryMeasure với 5GB và 5 người dùng
EveryMeasure là một giải pháp đám mây sắp ra mắt giúp mọi người dễ dàng khai thác sức mạnh của đám mây cho dữ liệu thử nghiệm và đo lường. Mỗi thiết bị AD3 sẽ mở khóa bản dùng thử 30 ngày với 5GB dung lượng lưu trữ và 5 người dùng khi ra mắt. Với EveryMeasure bạn có thể làm những việc như:
- Chuyển đổi dữ liệu kiểm tra và đo lường thành Streams; tệp cơ sở dữ liệu chuỗi thời gian được tối ưu hóa để truy vấn và khám phá nhanh như chớp
- Log dữ liệu IoT không cần lập trình với các quy tắc và cảnh báo tự động
- Giảm mẫu dữ liệu và hiển thị mà không cần phải viết bất kỳ dòng mã nguồn nào
- Cộng tác từ mọi nơi với các chú thích bằng văn bản và đồ họa tích hợp và một hệ thống chia sẻ tập tin quen thuộc.
Trung tâm tài nguyên cho Analog Discovery 3 là trung tâm trung tâm của nội dung kỹ thuật cho thiết bị và chứa mọi thứ để bắt đầu và giảm thời gian kiểm tra trung bình. Điều này bao gồm hướng dẫn bắt đầu sử dụng, tài liệu, hướng dẫn về từng công cụ, dự án ví dụ và liên kết đến hỗ trợ kỹ thuật.
