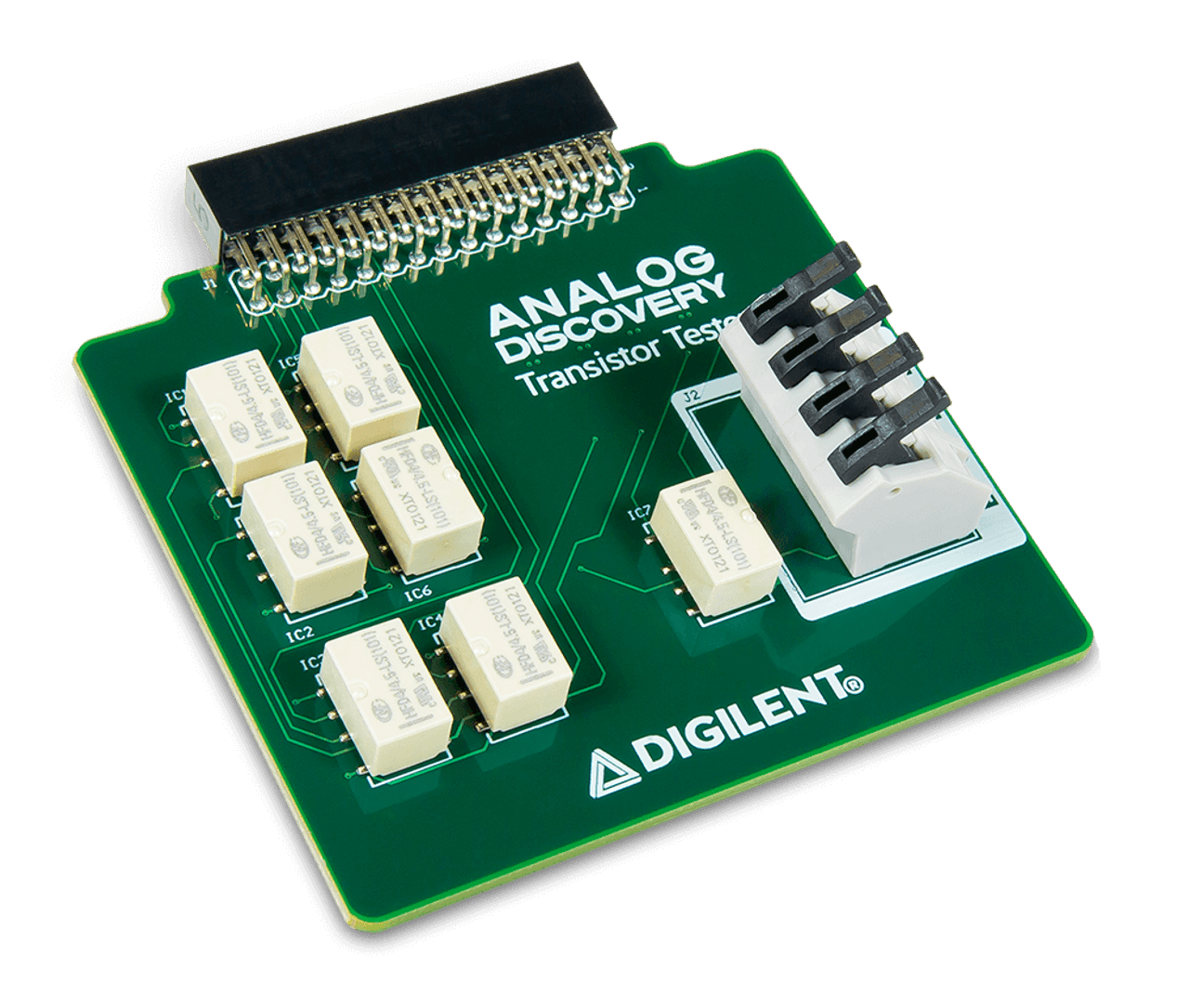

410-413 Digilent Transistor Tester for Analog Discovery

410-413 Digilent Transistor Tester for Analog Discovery: Bo mạch kiểm tra Transistor cho Analog Discovery

Mô tả

Thiết bị dò đường cong trong WaveForms cho phép một số thiết bị thuộc dòng Discovery vẽ các đường đặc trưng của các thiết bị phổ biến như điốt, transistor NPN và PNP, cũng như cả FET loại P và N. Bộ Kiểm tra Transistor có thể được cắm vào Analog Discovery và cho phép sử dụng thiết bị này mà không cần bất kỳ bố trí mạch tham chiếu nào, tương tự như một thiết bị dò đường cong truyền thống. Tuy nhiên, khác với các thiết bị dò đường cong truyền thống, WaveForms chạy trên máy tính, cung cấp các phép đo, con trỏ và ảnh chụp màn hình ngay lập tức chỉ với một nút nhấn. Điều này cực kỳ thuận tiện cho các báo cáo thí nghiệm và chính xác hơn nhiều so với việc chụp ảnh màn hình hiển thị.

Khi sử dụng Analog Discovery và bộ thử Transistor với bộ chuyển đổi được chọn, thiết bị dò đường cong cung cấp các điện trở tham chiếu thích hợp và có thể được sử dụng để dễ dàng vẽ đồ thị đặc tính và thêm con trỏ để thực hiện các phép đo cần thiết. Bộ chuyển đổi được trang bị đầu nối cái 2x15, có thể cắm trực tiếp vào Analog Discovery. Các linh kiện hoặc dây dẫn có thể được kết nối thông qua khối đầu cuối trên bộ thử Transistor.

Tính năng

Hoạt động với điốt, transistor NPN và PNP, và FET loại P và N.
Kết nối J2 cho các kết nối E / C / B / E.
Điện trở bên trong 10 kΩ cho Rb.
Điện trở bên trong 100 Ω cho Rc.
Tương thích với Analog Discovery 3, Analog Discovery 2, và Analog Discovery (Cũ).
Kết nối Analog Discovery 2×15.
