240-127 Digilent Digital Discovery

240-127 Digilent Digital Discovery: Máy phân tích logic 32 kênh và máy tạo mẫu 16 kênh kỹ thuật số cơ động USB, tốc độ lên đến 800 MS/s, kèm bộ chuyển đổi tốc độ cao and 16 đầu dò logic

Mô tả

Digilent Digital Discovery là gì?

Digital Discovery™ là một thiết bị kết hợp phân tích logic, phân tích giao thức và tạo mẫu, được tạo ra để trở thành người bạn đồng hành tối ưu trong phát triển hệ thống nhúng, tương thích với nhiều hệ thống kỹ thuật số khác nhau. Digital Discovery được thiết kế để tối ưu hóa số kênh, tốc độ và tính di động. Kích thước nhỏ gọn giúp dễ dàng cất giữ và cung cấp một loạt các tính năng nâng cao cho phép bạn gỡ lỗi, trực quan hóa và mô phỏng tín hiệu số cho hầu hết các dự án nhúng.

Tín hiệu số kết hợp với tính linh hoạt

Tín hiệu số rất phổ biến trong thế giới kỹ thuật, do đó việc diễn giải và tạo ra tín hiệu số một cách thuận tiện là một phần quan trọng trong công việc của các kỹ sư. Các máy phân tích logic truyền thống thường được thiết kế cho một hệ thống cụ thể với các thông số kỹ thuật cố định. Digital Discovery được thiết kế để trở thành máy phân tích logic linh hoạt nhất trên thị trường, có thể được cấu hình lại ngay lập tức chỉ bằng một nút bấm. Kiểm tra một thiết kế với tất cả 32 kênh ở mức 3.3 V, sau đó chuyển sang một thiết kế khác yêu cầu tốc độ lấy mẫu tối đa ở mức 800 MS/s và bất kỳ mức logic nào khác giữa 1.2 V và 3.3 V, tất cả chỉ với cùng một thiết bị. Các đầu vào và đầu ra kỹ thuật số có thể được kết nối với mạch bằng các đầu dò dây đơn giản hoặc dây trên bảng mạch thử nghiệm; hoặc sử dụng bộ chuyển đổi tốc độ cao Digital Discovery (Digital Discovery High Speed Adapter) và các đầu dò phù hợp trở kháng để đảm bảo tính toàn vẹn tín hiệu trên các tín hiệu tốc độ cao hơn. Digital Discovery được thiết kế dành cho bất kỳ ai bắt đầu phát triển hệ thống nhúng; với các tính năng và thông số kỹ thuật được lựa chọn cẩn thận để duy trì kích thước nhỏ gọn và dễ mang theo, chịu được việc sử dụng trong nhiều môi trường khác nhau, tất cả đều được hỗ trợ bởi phần mềm miễn phí WaveForms.

Tính năng

Máy phân tích logic số 32 kênh (CMOS 1.2…3.3V, 8 kênh ở tốc độ 800 MS/s*, 16 kênh ở tốc độ 400 MS/s* và 32 kênh ở tốc độ 200 MS/s)
- 11 trình thông dịch (Interpreter) tích hợp sẵn, trình thông dịch (Interpreter) tùy chỉnh có sẵn thông qua lập trình
Máy phân tích giao thức với các máy phân tích bus số (SPI, I²C, UART, CAN, AVR)
Máy tạo mẫu 16 kênh (CMOS 1.2…3.3 V, 100 MS/s)
16 kênh I/O số ảo bao gồm các nút bấm, công tắc và đèn LED – hoàn hảo cho các ứng dụng huấn luyện logic
Nguồn điện lập trình 4 kênh 1.2…3.3 V /100 mA. Cùng một điện áp cung cấp cho bộ đệm đầu vào của Máy phân tích logic và bộ đệm đầu vào/đầu ra của Máy tạo mẫu, để duy trì tính tương thích mức logic với mạch đang được kiểm tra.
Tất cả các đầu vào và đầu ra đều có thể lập trình
- Các mức kéo IO kỹ thuật số có thể lựa chọn
- Tốc độ điều khiển, tốc độ thay đổi xung, mức kéo và tần số có thể lựa chọn
- Mức logic có thể lựa chọn từ 1.2 V đến 3.3 V

*Lưu ý: để đảm bảo tính toàn vẹn tín hiệu ở tốc độ 200 MS/s trở lên, phải sử dụng Bộ chuyển đổi tốc độ cao (High Speed Adapter) và Đầu dò logic.

Thành phần sản phẩm

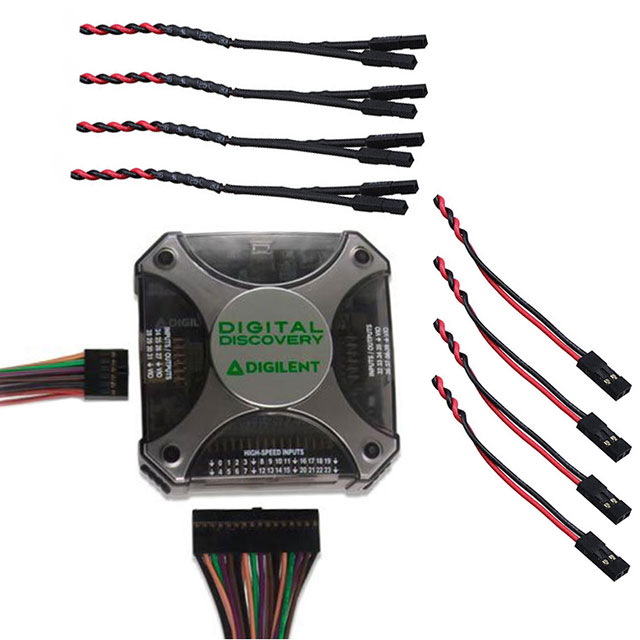

Digital Discovery with High Speed Adapter and 16 Logic Probes (240-127):

Bộ sản phẩm Digital Discovery được đóng gói trong hộp dự án kích thước tiêu chuẩn
Bộ dây dẫn 2x6
- Nếu cần, có thể mua thêm bộ dây dẫn 2x6 riêng
Bộ dây dẫn 2x16
Cáp USB A sang Micro-B
Bộ chuyển đổi tốc độ cao
16 đầu dò logic

Phần mềm

WaveForms là gì?

WaveForms là phần mềm miễn phí dành cho Digital Discovery và cho phép sử dụng các thiết bị đo có sẵn. Phần mềm này đã được cải tiến dựa trên phản hồi của khách hàng trong hơn 10 năm và có giao diện người dùng thân thiện với máy tính để bàn và máy tính xách tay, mang lại cảm giác như các phần mềm để bàn truyền thống. Digital Discovery giao tiếp với WaveForms thông qua kết nối USB với máy tính của bạn, cho phép người dùng thu thập, ghi lại, phân tích và tạo ra các dạng sóng tín hiệu hỗn hợp và dạng sóng miền hỗn hợp. WaveForms có thể được tải xuống và cài đặt trong vòng chưa đầy 60 giây và có thể được kiểm tra mà không cần phần cứng bằng tính năng chế độ demo. Ngoài việc sử dụng các thiết bị đo trong ứng dụng, ứng dụng WaveForms còn có công cụ chỉnh sửa kịch bản, cho phép lập trình tùy chỉnh thiết bị đo bằng JavaScript. WaveForms được thiết kế để chạy trên máy tính xách tay hoặc máy tính để bàn và tương thích với Mac, Windows và Linux.

Các công cụ sau đây có sẵn trong ứng dụng WaveForms dành cho Digital Discovery:

Bộ phân tích logic
Bộ tạo mẫu
Đầu vào/đầu ra tĩnh
Bộ phân tích giao thức
Bộ nguồn

Để có khả năng tùy chỉnh cao hơn nữa, Bộ công cụ phát triển phần mềm WaveForms (SDK) có thể được sử dụng để tạo các ứng dụng và tập lệnh tùy chỉnh bằng Python, C và các ngôn ngữ khác. Analog Discovery Studio cũng tương thích với LabVIEW và MathWorks MATLAB Data Acquisition Toolbox.

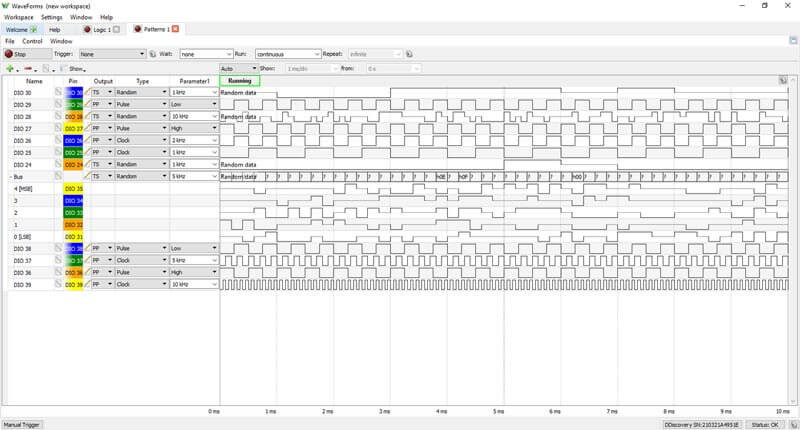

WaveForms Pattern Generator
