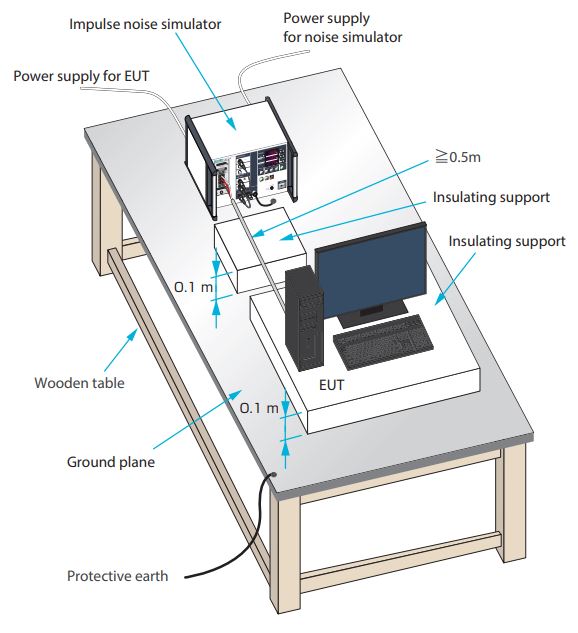

Phương pháp hoặc kiểm tra đường dây cấp điện

① Kết nối đường cấp điện cho EUR với EUR LINE INPUT trên bộ phận chính của bộ mô phỏng (sau đây gọi là bộ phận chính) thông qua một máy biến áp cách ly. ② Đặt một mặt phẳng nối đất và tấm cách nhiệt bên dưới thiết bị chính và EUT, đồng thời nối đất mặt phẳng nối đất để đảm bảo an toàn. ③ Kết nối cáp cấp nguồn của EUT với thiết bị chính (Gấp và buộc cáp để có thể rút ngắn trong trường hợp cáp dài) ④ Kết nối phích cắm ngắn SG với cực SG. Kết nối đường SG của thiết bị chính và đường FG (Trong trường hợp có) của EUT với mặt đất bằng dây bện có trở kháng thấp một cách nhanh chóng và an toàn ⑤ Kết nối đầu nối TERM OUT 50Ω với đầu nối của pha (L1 hoặc L2, PE nếu cần) nhiễu dự định được đưa vào bằng cáp đồng trục

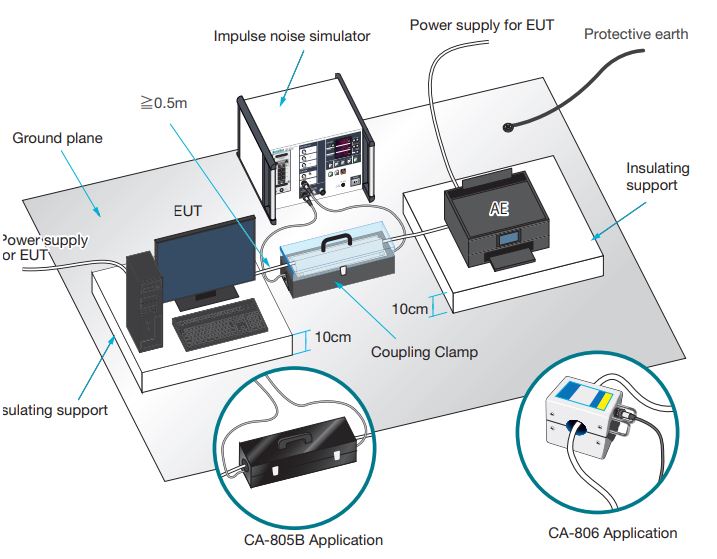

Phương pháp hoặc kiểm tra các đường kết nối

① Đặt một mặt phẳng nối đất và tấm cách nhiệt bên dưới thiết bị chính và EUT, đồng thời nối đất mặt phẳng nối đất để đảm bảo an toàn. ② Mở bộ chuyển đổi ghép nối 15-00014A (Tùy chọn) và kẹp cáp giao tiếp với bộ chuyển đổi. Kết nối đầu nối của bộ chuyển đổi với PULSE OUT của thiết bị chính. Kết nối đầu nối còn lại của bộ chuyển đổi với TERM IN 50Ω của thiết bị chính. ③ Kết nối cáp cấp nguồn của EUT với bất kỳ nguồn điện nào vì không có xung điện áp cao nào được đưa vào bài kiểm tra này. ④ Kết nối đường SG và đường FG của EUT với mặt đất
