Bộ mô phỏng nhiễu xung INS-S220

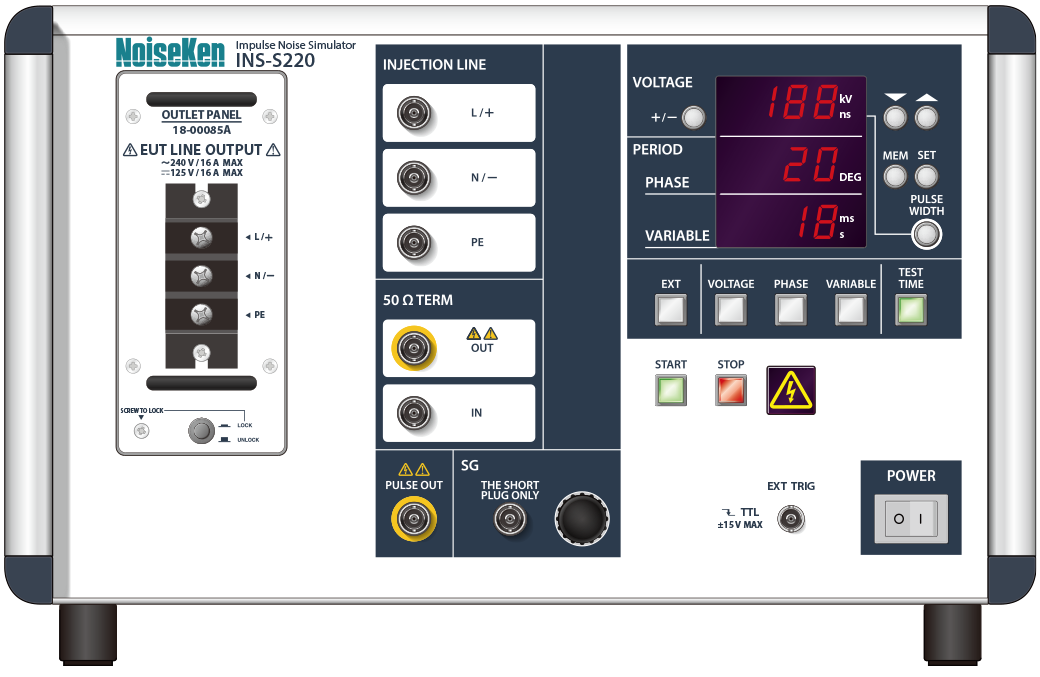

Bộ mô phỏng nhiễu xung (Loại rờ-le bán dẫn) INS-S220
Giải quyết vấn đề thực sự trên thị trường
Một bộ mô phỏng nhiễu có thể mô phỏng nhiễu ở tần số cao được tạo ra do hoạt động BẬT/TẮT tại điểm tiếp xúc của công tắc hoặc rờ-le, hiện trượng hồ quang do động cơ điện gây ra. Bô mô phỏng có thể đánh giá điện trở suất của các thiết bị điện. Xung chứa tần số cao và người dùng có thể thay đổi số lượng xung bằng cách điều chỉnh độ rộng xung. Có thể tiến hành các bài kiểm tra nhiễu tái tạo về các vấn đề nhiễu trên thị trường.
- Chu kỳ lặp lại sẽ trở nên nhanh hơn. Do sự lặp lại cao, tỷ lệ xảy ra lỗi chức năng tăng lên và thời gian kiểm tra sẽ được rút ngắn.
- Cài đặt độ rộng xung trở nên dễ dàng hơn. : Chỉ bằng cách nhấn nút, cài đặt độ rộng xung có sẵn bước 50ns. Thời gian cài đặt và lỗi kết nối có thể được tạo ra.
- Độ ổn định của dạng sóng xung được cải thiện, do đó có thể kiểm tra khả năng tái tạo cao.
- Chi phí được cắt giảm vì các bộ phận tiêu hao được giảm bớt.
- Các chế độ kiểm tra chung / bình thường dễ dàng chuyển đổi bằng phích cắm ngắn.
- Việc đấu dây trở nên dễ dàng hơn vì điện trở suất 50Ω được tích hợp sẵn trong bộ mô phỏng.
- Có thể cắm trực tiếp phích cắm AC của EUT bằng bảng ổ cắm. (Tùy chọn)
- Có nhiều cách kiểm tra khác nhau bằng cách sử dụng các đầu dò và kẹp khớp nối khác nhau. (Tùy chọn)
- Kiểm tra EUT với 3 pha 5 dòng có sẵn bởi CDN bên ngoài. (Tùy chọn)

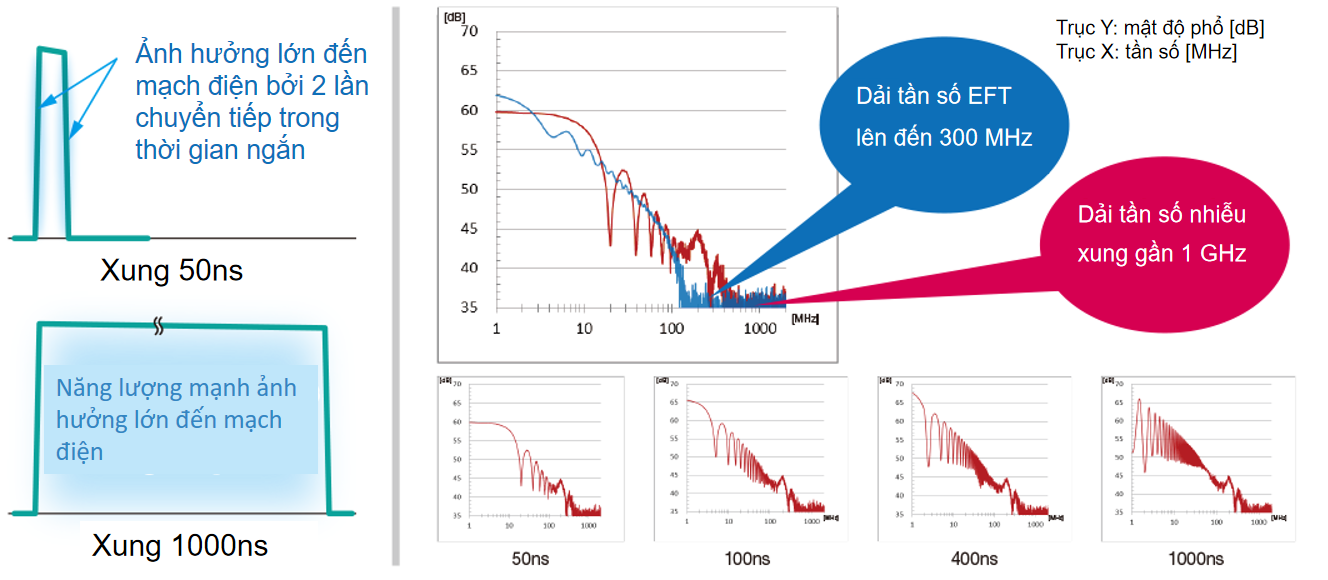

Để giải quyết vấn đề trên tần số cao, lượng năng lượng của xung kiểm tra có thể được điều chỉnh
Ngay cả một xung hẹp có độ rộng 50ns-100ns cũng chứa ít năng lượng hơn, quá trình chuyển tiếp nhanh hai lần do sự lên xuống và sự ghép nối cảm ứng xảy ra bởi hiệu ứng trường điện từ, ảnh hưởng rất lớn đến mạch điện.
Xung rộng 800ns-1000ns chứa nhiều năng lượng hơn, do đó điện áp dao động dễ ảnh hưởng đến mạch.
Thời gian tăng của bộ mô phỏng xung nhanh hơn so với những bài kiểm tra nhanh / tức thời IEC61000-4-4, do đó phổ cao. Khi nó đưa nhiễu vào EUT, nhiễu sẽ dễ xâm nhập vào mạch điện bên trong hơn.
Do các giá trị phổ và biên độ sẽ khác nhau do độ rộng xung, vì vậy nên kiểm với các độ rộng xung khác nhau.

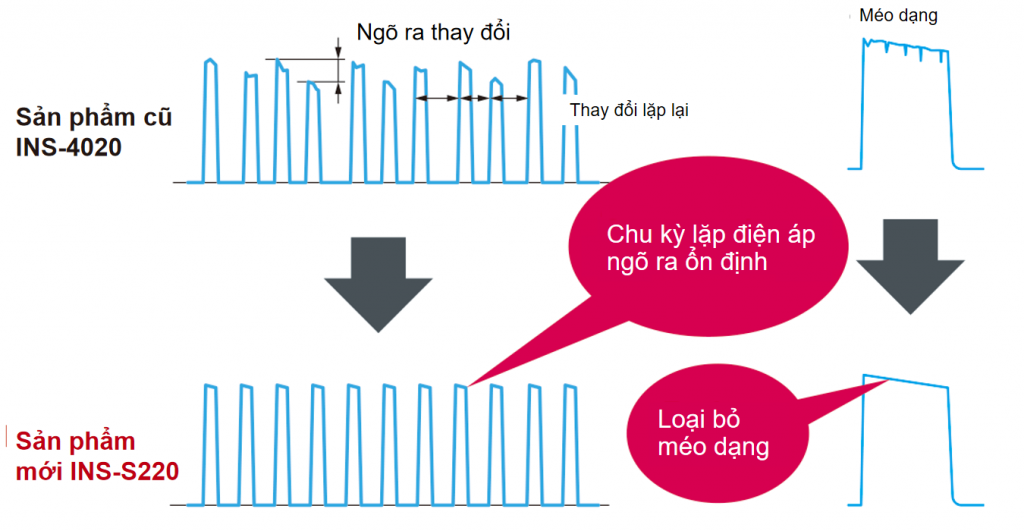

Chức năng lặp lại bài kiểm tra được cải thiện. Kiểm tra định lượng nhiều hơn.
Rờ-le thủy ngân thông thường chuyển thành rờ-le bán dẫn, do đó độ ổn định xung kiểm tra được cải thiện. Có sẵn nhiều kiểm tra tái sản xuất và định lượng cao hơn. Ngoài ra, sự biến dạng dạng sóng do rờ-le thủy ngân giảm.

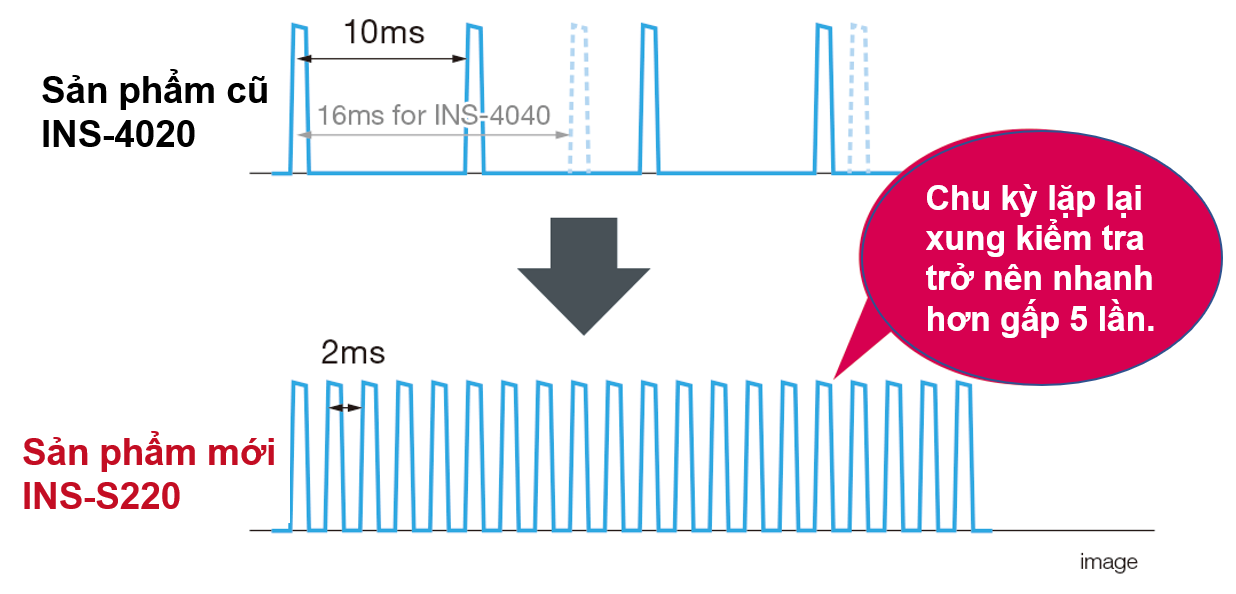

Tăng tỷ lệ xuất hiện trục trặc. Thời gian kiểm tra sẽ được rút ngắn.
Sự lặp lại của xung trong các bài kiểm tra sẽ nhanh hơn so với sản phẩm cũ. Tỷ lệ xuất hiện lỗi, chức năng xấu tăng lên và thời gian kiểm tra dự kiến sẽ được rút ngắn.

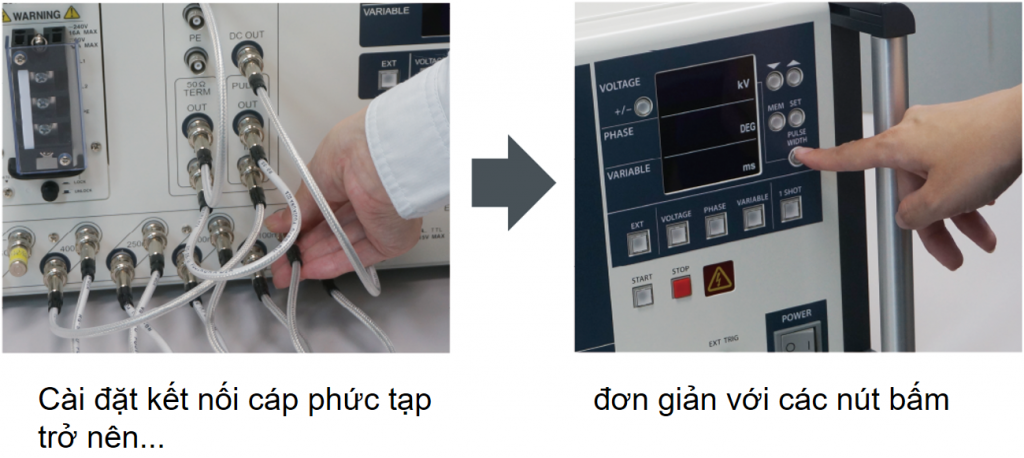

Cài đặt được đơn giản hóa. Thời gian cài đặt được rút ngắn.
Thật là rắc rối khi thay đổi các loại cáp đồng trục đặc biệt theo cách cũ thủ công. Thời gian cài đặt và lỗi kết nối có thể được giảm bớt vì hiện tại, bạn có thể cài đặt bằng một nút.

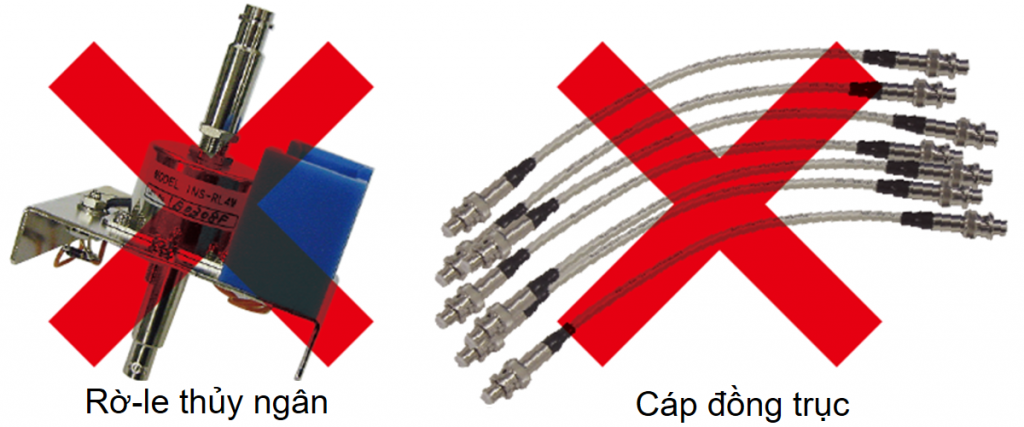

Chi phí được cắt giảm. Các bộ phận tiêu hao được giảm bớt
Chúng tôi áp dụng loại rờ-le bán dẫn thay vì rờ-le thủy ngân ở loại cũ. Ngoài ra, chi phí trao đổi vật tư tiêu hao được giảm xuống vì cáp cài đặt độ rộng xung (vật tư tiêu hao) không còn cần thiết nữa.

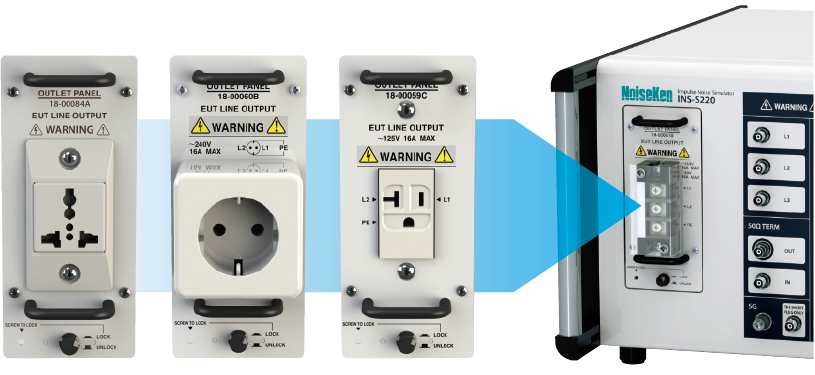

Kết nối được đơn giản hóa. Thời gian kết nối được rút ngắn.
Một bảng ổ cắm mà EUT dễ kết nối được sử dụng. EUT dễ dàng kết nối bằng cách sử dụng bảng điều khiển (tùy chọn) phù hợp với hình dạng ổ cắm của từng quốc gia.

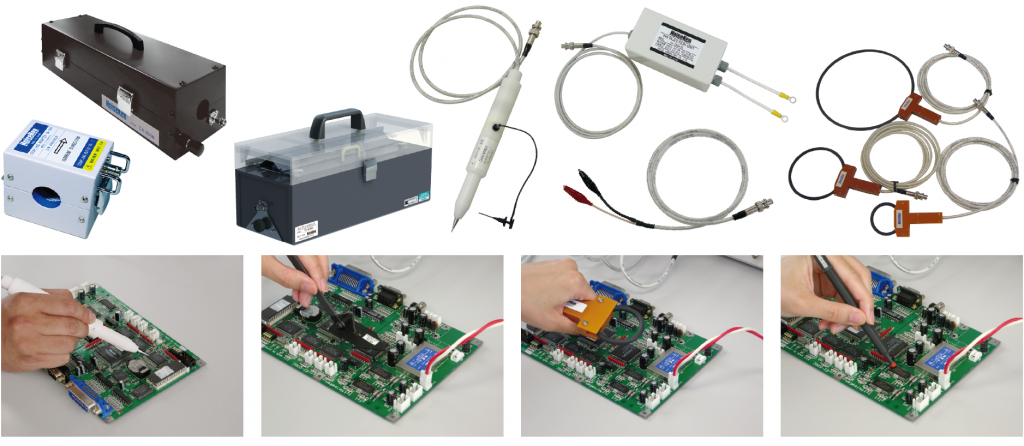

Phép đo bộ đếm nhiễu rất dễ dàng. Vị trí xảy ra sự cố có thể được xác định.
Từ đường cung cấp điện, đường tín hiệu, dây an toàn và vỏ bọc PCB, các tùy chọn tạo nhiễu khác nhau đã sẵn sàng. Vị trí phát sinh sự cố rất dễ xác định.
Đặc điểm kỹ thuật
|
|
|
|
|
0.5～2.00 kV ± 10％ (điện áp bước 10 V) |
|
|
|
|
|
|
|
|
