Impulse Noise Simulator (semi-conductor type) INS-S220/S420

Impulse Noise Simulator

Giải quyết vấn đề thực sự trên thị trường

Các tính năng của Impulse Noise Simulator

• Nút chạm thay vì cáp đồng trục sẽ tiết kiệm thời gian cài đặt độ rộng xung
• Độ ổn định của dạng sóng xung được cải thiện, cho phép thử nghiệm có độ tái lặp cao.
• Chi phí được cắt giảm vì các bộ phận tiêu hao được giảm bớt.
• Các chế độ kiểm tra chung / bình thường dễ dàng chuyển đổi bằng phích cắm ngắn.
• Chức năng mới “Test time setting” giúp đơn giản hóa việc cài đặt thời gian kiểm tra.
• Việc đấu dây trở nên dễ dàng hơn vì điện trở đầu cuối (Terminating Resistor) 50Ω được tích hợp sẵn trong bộ mô phỏng.
• Chu kỳ lặp lại trở nên nhanh hơn. Do độ lặp lại cao nên tỷ lệ xảy ra sự cố tăng lên và thời gian thử nghiệm được rút ngắn. (chỉ INS-S220)
• Outlet Panel cho phép kết nối trực tiếp phích cắm EUT AC. (tùy chọn)
• Có nhiều cách kiểm tra khác nhau bằng cách sử dụng các đầu dò và kẹp nối khác nhau. (Tùy chọn)
• Việc sử dụng CDN bên ngoài cho phép thử nghiệm EUT 3 pha. (tùy chọn)
• Phần mềm chuyên dụng giúp đơn giản hóa việc kiểm tra với các điều kiện kiểm tra khác nhau (Tùy chọn. Chỉ áp dụng cho INS-S420)

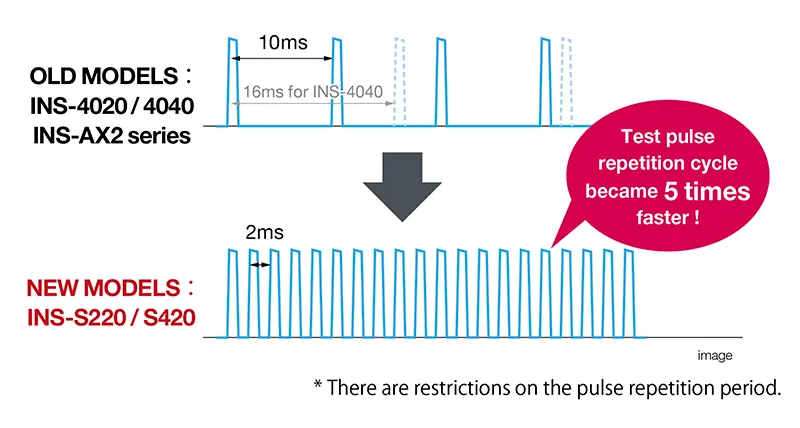

Tỉ lệ xảy ra lỗi cải thiện đóng góp vào việc giảm thời gian kiểm tra

Bằng cách tăng tần suất lặp lại của xung kiểm tra so với các model cũ, tỷ lệ xảy ra lỗi sản phẩm có thể tăng, đồng thời giúp giảm tổng thời gian kiểm tra.

Ví dụ: Trong trường hợp chu kỳ lặp lại là 2ms.

Để giải quyết vấn đề trên thị trường Kiểm tra xung với tần số cao và lượng năng lượng có thể điều chỉnh

Một xung hẹp có độ rộng 50-100ns tuy chứa lượng năng lượng nhỏ nhưng lại có thể ảnh hưởng lớn đến mạch điện do hai dao động tăng giảm tức thời trong thời gian ngắn và việc ghép cảm ứng bởi trường điện từ tạo ra mạnh.

Xung rộng 800ns-1000ns chứa nhiều năng lượng hơn, giúp dễ dàng tạo ra các dao động điện áp lớn vào mạch.

Thời gian tăng của bộ mô phỏng xung nhanh hơn so với những bài kiểm tra IEC61000-4-4 Transient/Burst nhanh, và chứa các thành phần tần số cao lên đến 1GHz.

Vì vậy, khi nhiễu vào EUT sẽ dễ dàng xâm nhập và ảnh hưởng đến mạch điện tử hơn.

Ngoài ra, do các thành phần phổ tần số và cường độ đi kèm khác nhau tùy thuộc vào độ rộng xung của xung nên cần tiến hành thử nghiệm với một số loại độ rộng xung.

Cài đặt Pulse Width được đơn giản hóa. Thời gian cài đặt được giảm bớt.

Cài đặt độ rộng xung trong các model cũ (INS-4020/4040) yêu cầu chuyển đổi kết nối cáp thủ công rắc rối. Việc cài đặt các model mới như INS-S220/S420 rất đơn giản, chỉ bằng việc nhấn nút, giúp giảm thời gian cài đặt và tránh lỗi kết nối.

Chi phí được cắt giảm. Các bộ phận tiêu hao được giảm bớt.

NoiseKen áp dụng loại rờ-le bán dẫn thay vì rờ-le thủy ngân. Ngoài ra, các vật tư tiêu hao như cáp cài đặt độ rộng xung và rờ-le thủy ngân không còn cần thiết nữa, giúp giảm chi phí thay thế.

Kết nối được đơn giản hóa. Thời gian kết nối được rút ngắn.

Một bảng ổ cắm được sử dụng để kết nối EUT dễ dàng. EUT dễ dàng kết nối bằng cách sử dụng bảng điều khiển (tùy chọn) phù hợp với hình dạng ổ cắm của từng quốc gia.

Phép đo bộ đếm nhiễu rất dễ dàng. Vị trí xảy ra sự cố có thể được xác định.

Một số lượng lớn các tùy chọn ứng dụng nhiễu có sẵn cho đường dây điện, đường dây thông tin liên lạc, bộ dây, vỏ và mức bo mạch, giúp dễ dàng xác định các vị trí trục trặc.

Tái tạo kiểm tra được cải thiện. Kiểm tra định lượng nhiều hơn.

Rờ-le thủy ngân thông thường chuyển thành rờ-le bán dẫn, do đó độ ổn định xung kiểm tra được cải thiện. Có sẵn nhiều kiểm tra tái sản xuất và định lượng cao hơn. Ngoài ra, sự biến dạng dạng sóng do rờ-le thủy ngân giảm chất lượng đã được loại bỏ.
