Dòng Asterion giúp việc phân tích sóng hài trở nên dễ dàng
Hệ thống nguồn điện hoạt động ở tần số 50 hoặc 60Hz, nhưng một số thiết bị, bao gồm máy tính cá nhân, máy in và một số thiết bị công nghiệp, có tải phi tuyến tính và tạo ra dòng điện, điện áp có tần số là tần số hài. Những sóng hài này được đưa trở lại hệ thống điện và có thể khiến các thiết bị khác được kết nối với nguồn điện bị trục trặc. Có một số tiêu chuẩn quy định mức độ hài mà một thiết bị cụ thể có thể tạo ra. Thiết bị nguồn điện thuộc dòng Asterion giúp dễ dàng xác định hàm lượng sóng hài do thiết bị đang được kiểm tra (DUT) tạo ra. Nó sử dụng các kỹ thuật xử lý tín hiệu kỹ thuật số (DSP) tiên tiến để số hóa các dạng sóng dòng điện và điện áp tại ngõ ra, sau đó thực hiện phân tích sóng hài của dữ liệu. Để làm được điều này, Dòng Asterion thực hiện biến đổi Fourier nhanh (FFT) trên cả điện áp và dòng điện. Phổ tần số thu được (DC đến sóng hài thứ 49) có thể được hiển thị trên màn hình LCD dưới dạng bảng cũng như dạng đồ họa.
Thu thập dữ liệu FFT
Để thực hiện phân tích FFT trên ngõ ra của nguồn điện, trước tiên bạn phải thu được dữ liệu. Sử dụng màn hình bảng điều khiển ở mặt trước, bạn thực hiện các bước sau:
- Điều hướng đến menu HARMONICS của màn hình MEASUREMENTS.
- Di chuyển đến FUNCTION và chọn VOLT hoặc CURRENT.
- Di chuyển đến VIEW và chọn chế độ hiển thị TABLE hoặc BAR.
- Di chuyển đến DATA và chọn ABSOLUTE hoặc RELATIVE. Định dạng hiển thị ABSOLUTE sẽ hiển thị tất cả các thành phần hài bằng vôn hoặc ampe. Định dạng hiển thị RELATIVE sẽ sử dụng yếu tố cơ bản làm tham chiếu 100% và hiển thị tất cả các sóng hài theo tỷ lệ phần trăm của thành phần cơ bản. Góc pha luôn được hiển thị đối với tần số cơ bản.
- Nhấn vào MODE và chọn SINGLE hoặc CONTINUE. Chế độ SINGLE sẽ thu thập dữ liệu một lần và hiển thị kết quả, trong khi chế độ CONTINUE sẽ cập nhật dữ liệu liên tục.
- Nhấn vào SOUR và chọn IMMEDIATE; chế độ kích hoạt thay thế là PHASE.
- Nhấn vào trường BẮT ĐẦU để bắt đầu phân tích. Chế độ hiển thị đã được chọn sẽ được mở và hiển thị kết quả. Nếu chế độ kích hoạt, TIẾP TỤC, được chọn, dữ liệu sẽ được cập nhật liên tục.
- Nhấn vào nút mũi tên LÊN để Quay lại menu HARMONICS. Để hiển thị dữ liệu ở định dạng khác, các lựa chọn sẽ được thay đổi theo ý muốn và quá trình chuyển đổi mới được bắt đầu bằng cách nhấn vào START.
Phân tích dữ liệu FFT

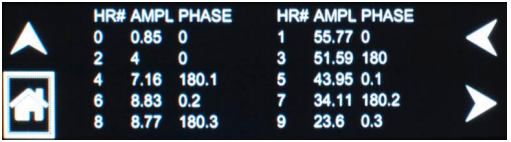

Khi bạn đã có được dữ liệu, bạn có thể phân tích dữ liệu. Asterion sẽ thực hiện phân tích FFT trên dữ liệu và hiển thị toàn bộ tập dữ liệu bằng cách sử dụng định dạng bảng hoặc đồ họa. Đối với hiển thị dạng bảng, như được thể hiện trong hình bên dưới, Asterion hiển thị các sóng hài trong năm nhóm với mười hài trong mỗi nhóm. Bạn sử dụng mũi tên TRÁI và PHẢI để cuộn dữ liệu theo chiều dọc.

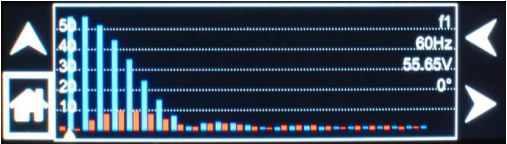

Bạn cũng có thể hiển thị dữ liệu FFT ở định dạng biểu đồ cột như trong hình bên dưới.
Trong màn hình này, Asterion chỉ hiển thị thông tin biên độ bằng đồ thị. Dữ liệu pha được hiển thị ở định dạng số ở phía bên phải của màn hình. Màn hình có thể hiển thị tối đa 25 thành phần hài cùng một lúc. Hình tam giác ở cuối màn hình có thể hiển thị thành phần được chọn hiện tại và dữ liệu số được hiển thị ở phía bên phải. Dữ liệu này bao gồm số hài (DC đến 50), tần số hài, biên độ tuyệt đối hoặc tương đối (tùy thuộc vào lựa chọn trong trường DATA) và góc pha đối với thành phần cơ bản. Bộ công cụ di chuyển có thể được sử dụng để cuộn qua lại các sóng hài được hiển thị theo chiều ngang hoặc màn hình cảm ứng có thể được sử dụng để chọn trực tiếp một sóng hài riêng lẻ. Tất nhiên, bạn cũng có thể truy cập các phép đo này thông qua giao tiếp kỹ thuật số từ xa bằng cách sử dụng Màn hình ảo Asterion hoặc lệnh SCPI. Chức năng năng này cho phép bạn thực hiện các phân tích chuyên sâu hơn cũng như tự động hóa các bài kiểm tra phân tích sóng hài.
