Cách tính độ sụt áp để ngăn ngừa sự cố hệ thống
Một trong những vấn đề thường xuyên gặp phải trong lĩnh vực này là người sử dụng nguồn điện không tính đến sự sụt giảm điện áp trong dây kết nối nguồn điện với thiết bị đang được kiểm tra (DUT) hoặc các hệ thống điện tử khác. Khi tải tạo ra một dòng điện có giá trị cao, độ sụt áp trên các dây dẫn điện có thể đủ lớn để làm cho thiết bị đang được kiểm tra bị hỏng hoặc gây ra sự cố hệ thống.
Độ sụt áp trên các dây dẫn điện thực sự rất dễ tính toán: E = 2 x I x R
Về cơ bản đây là Định luật Ohm, nhưng vì có hai dây nối nguồn điện với tải, độ sụt áp, E, trên các dây dẫn điện sẽ cao gấp đôi giá trị mà bạn thường tính bằng Định luật Ôm. I là dòng điện trên DUT hoặc tải và R là điện trở của một trong các dây dẫn nguồn. Khi thực hiện phép tính này, bạn nên sử dụng dòng điện tối đa mà DUT hoặc tải của bạn sẽ đưa ra. Điều đó sẽ cung cấp cho bạn thông tin sụt áp trong trường hợp xấu nhất cho hệ thống của bạn.

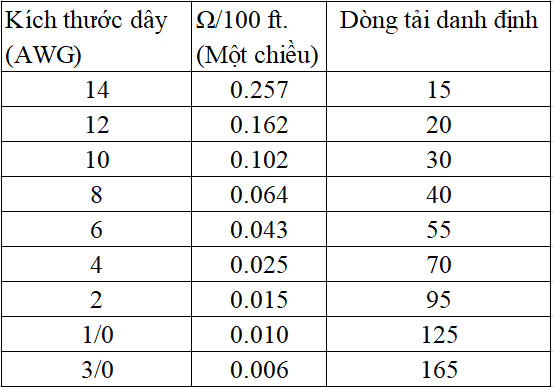

Khi bạn biết dòng điện tối đa, bạn cần tính điện trở của dây dẫn điện. Bạn làm điều này bằng cách tham khảo bảng bên dưới. Bảng thông số đã liệt kê điện trở trên 100 ft. Dành cho nhiều loại kích thước dây đồng phổ biến.
Để tính điện trở của dây dẫn điện, bạn cần chia chiều dài của dây dẫn cho 100 rồi nhân với giá trị trong bảng. Ví dụ, trở kháng của 10 ft. chiều dài của dây #12 sẽ là 0,162 / 10 hoặc 0.016 Ω. Cột thứ ba cho biết giá trị dòng điện tối đa mà kích thước dây của bạn có thể xử lý một cách an toàn.
Hãy xem một ví dụ. Nếu hệ thống của bạn sử dụng dây dẫn nguồn có kích thước 12 và chiều dài 10-ft,và tải có 20 A thì độ sụt áp trên các dây dẫn điện là:
E = 2 x I x R = 2 E = 2 x 20 x (10/100 x 0.162) = 0.65 V
Khi đã biết kết quả của phép tính này, bạn có thể quyết định xem liệu sự sụt áp này có trong phạm vi an toàn đối với ứng dụng của bạn hay không. Nếu không, bạn có một số lựa chọn để cải thiện tình hình. Bạn có thể tăng kích thước dây dẫn điện hoặc sử dụng nguồn điện có sử dụng cảm biến từ xa để bù cho sự sụt áp.
Biết được sự sụt giảm điện áp qua dây dẫn điện sẽ giúp bạn đạt được kết quả tốt hơn với hệ thống kiểm tra hoặc điện tử.
