Nguồn cung cấp nhiều ngõ ra tăng tính linh hoạt cho các ứng dụng thương mại và quân sự
AMETEK Programmable Power đã giới thiệu các sản phẩm mới - hai bộ nguồn DC có thể lập trình được, và có nhiều ngõ ra — Sorensen ™ Asterion® DC ASA và Sorensen ™ Asterion® DC ASM. Những thiết bị này mang lại mật độ công suất cao và tính linh hoạt cho các ứng dụng khác nhau, từ các thử nghiệm PCBA mang tính thương mại đến các hệ thống ATE quân sự. Hai thiết bị mới này đều có khung thiết kế cao 1U và có tới ba ngõ ra độc lập, được cách ly.
Dòng ASA có các đầu ra tự động sắp xếp trong đó điện áp đầu ra tối đa thay đổi tỷ lệ nghịch với dòng điện đầu ra tối đa để duy trì đặc tính công suất không đổi. Bốn mẫu trong Dòng ASA tuân theo đường cong I-V 600W, với xếp hạng tối đa trên mỗi kênh là 60V hoặc 42A, 80V hoặc 22A, 200V hoặc 17A, hoặc 400V hoặc 6A, với nguồn cung cấp ba đầu ra cung cấp tổng cộng 1.800W.
Dòng ASA được trang bị tính năng tự động điều chỉnh ở ngõ ra, trong đó điện áp ngõ ra tối đa thay đổi tỷ lệ nghịch với dòng điện ngõ ra tối đa để duy trì đặc tính công suất không đổi.
Bốn kiểu model Sorensen ™ Asterion® DC ASA tuân theo đường I-V 600W, với mức mỗi kênh là 60V hoặc 42A, 80V hoặc 22A, 200V hoặc 17A, hoặc 400V hoặc 6A, với công suất tại ngõ ra tổng cộng 1.800W.
Dòng thiết bị Sorensen ™ Asterion® DC ASM cung cấp mức cố định với đặc tính đầu ra hình chữ nhật. Tám model của dòng Sorensen ™ Asterion® DC ASM cung cấp công suất 1.700W mỗi kênh tại mức điện áp và dòng điện cố định, từ 40V ở 42A đến 400V ở 4.3A, công suất tổng cộng là 5.100W. Hình 1 cho thấy đặc điểm đầu ra của cả hai dòng sản phẩm. Cả hai dòng sản phẩm đều cho phép trộn và kết hợp các mức điện áp và dòng điện ngõ ra của kênh để tối đa hóa tính linh hoạt.

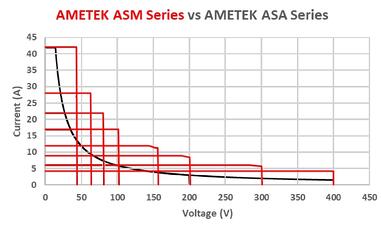

Hình 1. Bốn model ASA tự động sắp xếp theo đường I-V 600W, trong khi tám model ASM cung cấp mức điện áp và dòng điện cố định.
Đối với mỗi dòng sản phẩm, người dùng có thể truy cập các thông số lập trình cho ngõ ra, phép đo, cấu hình và cài đặt hệ thống bằng giao diện màn hình cảm ứng hoặc bằng nút bộ chọn bộ mã hóa. Thuật toán thay đổi tỷ lệ động điều chỉnh độ phân giải điều khiển để mang đến khả năng kiểm soát chính xác đối với những thay đổi thông số nhỏ trong khi cho phép quét nhanh trên toàn bộ phạm vi ngõ ra của nguồn cung cấp. Ngoài ra, người dùng có thể điều khiển tất cả các kết quả ngõ ra từ xa trên một màn hình ảo thông qua Virtual Panels ™ GUI (Hình 2). Các giao tiếp từ xa RS-232C, LXI và USB là các lựa chọn tiêu chuẩn; GPIB là tùy chọn.
Hai dòng thiết bị Sorensen ™ Asterion® DC ASA và Sorensen ™ Asterion® DC ASM cho phép lập trình tuần tự đa kênh thông qua điều khiển từ xa, với màn hình điều khiển ảo hỗ trợ 50 chuỗi gồm 20 bước riêng lẻ. Các chức năng dốc dòng điện và điện áp bao gồm thời gian tăng dốc có thể lập trình và thời gian dừng, và độ trễ bật và tắt cũng có thể lập trình được. Các trình kích hoạt phần mềm và phần cứng có thể bắt đầu các chuỗi để tạo ra các khả năng hầu như không giới hạn cho các ứng dụng ghi và thử nghiệm.
Các tính năng khác của ASA và ASM bao gồm các tùy chọn nguồn điện đầu vào AC một pha và ba pha toàn phần để cân bằng pha tự động, bật / tắt và ngăn chặn tín hiệu từ xa, màn hình đa ngôn ngữ và hiệu chỉnh hệ số công suất chủ động (PFC).

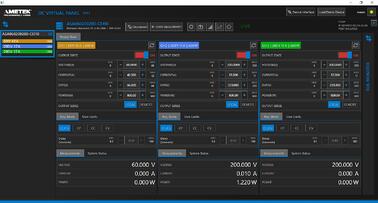

Hình 2. Giao diện bảng điều khiển ảo cho phép người dùng điều khiển cả ba kênh của nguồn điện ba ngõ ra.
Nguồn điện ASA và ASM Series có thể phục vụ một loạt các ứng dụng yêu cầu nguồn điện có thể lập trình được với trọng lượng nhẹ, mật độ cao, như sau:
Kiểm tra viễn thông
Kiểm tra điện tử thương mại
Các phép đo kiểm soát quá trình
Thử nghiệm quân sự và hàng không vũ trụ
Kiểm tra chất bán dẫn
Kiểm tra ô tô
Một số ví dụ ứng dụng cụ thể bao gồm kiểm tra chức năng PCBA , tích hợp ATE, kiểm tra mức hệ thống và kiểm tra môi trường và burn-in.
Ví dụ: dòng thiết bị ASA có thể phục vụ trong các ứng dụng kiểm tra chức năng PCBA yêu cầu nhiều mức điện áp để cấp nguồn cho bo mạch đang được thử nghiệm. Mỗi điện áp được bật và tắt vào những thời điểm xác định. ASA có khả năng lập trình các thông số như độ trễ bật / tắt, chuỗi tăng giảm, độ biến đổi dòng điện và điện áp để xử lý hiệu quả các tác vụ như vậy.
Sorensen ™ Asterion® DC ASA có thể lưu trữ các quy trình kiểm tra được lập trình trong các thử nghiệm/kiểm tra sản xuất số lượng lớn để sử dụng nhiều lần. Một khách hàng lớn ở Hoa Kỳ của AMETEK trang bị nhiều thiết bị dòng ASA cho các hệ thống ATE mới để kiểm tra các cụm bảng mạch in (PCBA). Khách hàng yêu cầu hai nguồn cung cấp ASA cho mỗi hệ thống cho tổng số sáu kênh.
Tuy nhiên, một khách hàng khác, một nhà thầu quốc phòng nổi tiếng của Hoa Kỳ, đã chọn dòng ASA để sử dụng trong hệ thống ATE quân sự để thử nghiệm hệ thống tên lửa. Khách hàng đã chọn ASA vì các tùy chọn kênh điện áp cao hơn của ASA (400V cho ASA so với 150V của các thiết bị khác) và mức công suất cao hơn (600W cho mỗi trong ba kênh cho ASA so với 500W cho mỗi hai kênh của thiết bị cạnh tranh). Ngoài ra, ASA sẽ hỗ trợ chương trình quốc phòng dài hạn này trong suốt vòng đời.

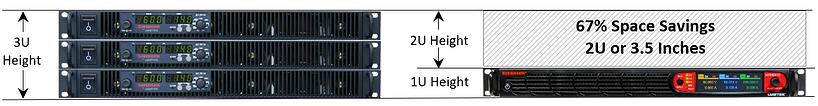

Hình 3. Để cung cấp 5.100 W, nguồn cung cấp Dòng ASM (bên phải) có thể thay thế ba nguồn cung cấp cũ (bên trái).
Một nguồn cung cấp ASM Series cung cấp ba kênh 1.700W cho tổng công suất 5.100W trong một kế có chiều ngang khít với tủ và chiều cao 1U duy nhất, bạn sẽ tiết kiệm được 67% không gian(Hình 3). Khoảng không gian tiết kiệm được có thể chứa các thiết bị khác, chẳng hạn như hai nguồn cung cấp ASM Series bổ sung. Việc tiết kiệm không gian đặc biệt có lợi trong các bài kiểm tra burn-in và môi trường vốn đòi hỏi nhiều kênh.
