Sorensen SG Series được thiết kế để đáp ứng quá độ tải vượt trội, nhiễu thấp và mật độ công suất cao nhất trong ngành. Với công suất 15 kW có sẵn trên ngõ ra 20 VDC trong thiết kế 3U, dòng SG dẫn đầu ngành về mật độ điện năng. Mật độ công suất được tăng cường nhờ một khe hút gió phía trước, cho phép các nguồn cung cấp được xếp chồng lên nhau mà không cần bất kỳ khoảng trống bắt buộc nào giữa các đơn vị để đảm bảo về mặt nhiệt độ.

Để đạt được mức điều chỉnh tải cao nhất, Sorensen SG Series có khả năng nhận biết từ xa, cho phép nguồn cung cấp đo điện áp trực tiếp trên tải. Sau đó, thiết bị sử dụng giá trị này để điều chỉnh lượng điện được cung cấp đến tải. Kết quả là điện áp được điều chỉnh ở tải không phụ thuộc vào bất kỳ sự sụt giảm dòng tải nào. Thông số kỹ thuật điều chỉnh điện áp của SGA áp dụng cho trường hợp sụt giảm trên đường dây lên đến 10% điện áp toàn phạm vi trên các kiểu máy 40V đến 100V và lên đến 4% điện áp toàn phạm vi trên kiểu máy 160V đến 600V.

Kiểm tra điều chỉnh sụt áp trên đường dây

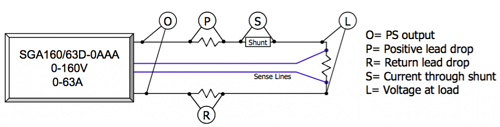

Để kiểm tra xem Sorensen SG Series có khả năng xử lý sụt áp tốt như thế nào, chúng tôi đã kết nối SGA160 / 63D-0AAA như trong Hình 1.

Sau đó, chúng tôi đặt ngõ ra nguồn điện thành 80V, không lắp tải và tắt thiết bị. Không thay đổi phần cài đặt điện áp trong phần còn lại của các bài kiểm tra. Sau đó, chúng tôi thực hiện ba loạt kiểm tra để xác định lượng phản ứng điều tiết khi xảy ra sự cố dòng tải cao trong lúc sử dụng chức năng nhận biết từ xa trên tải.

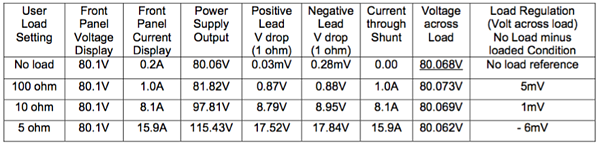

Lượt kiểm tra thứ nhất

Trong khi duy trì điện trở đường tải không đổi, chúng tôi đã thay đổi tải của người dùng và đo sự khác biệt giữa giá trị điện áp được lập trình và điện áp thực tế đo được trên tải của người dùng.

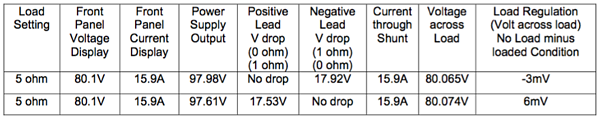

Lượt kiểm tra thứ hai

Lượt kiểm tra số 2 tương tự như lượt kiểm tra số 1, nhưng chúng tôi đặt tải ở mức 5 Ω và làm cho việc sụt trên dòng tải trở nên không cân bằng bằng cách đặt một tải vào dây dẫn âm và sau đó đặt vào dây dẫn dương với mức giảm ~ 18V ở mỗi chân.

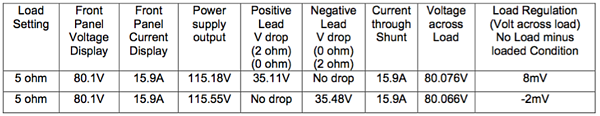

Lượt kiểm tra thứ ba

Lượt kiểm tra số 3 tương tự như lượt kiểm tra số 2, nhưng chúng tôi đã tăng mức giảm dòng tải không cân bằng lên mức khoảng ~ 36V ở mỗi chân.

Bộ nguồn Sorensen SG Series hoạt động đặc biệt tốt trong cả ba bài kiểm tra. Ngay cả khi dòng tải giảm hơn 22% điện áp toàn phạm vi (35,48V), cả điện áp và dòng điện vẫn nằm trong thông số kỹ thuật quy định. Cụ thể, giới hạn cho SGA160 / 63D-0AAA là + 32mv và chênh lệch quy định tối đa chỉ là 8mv. Đây là trường hợp dành cho việc dù có sự sụt giảm dòng tải cân bằng hay không cân bằng, và tương đương với sự điều chỉnh tải ở mức 0,005% điện áp đầu ra danh định.
