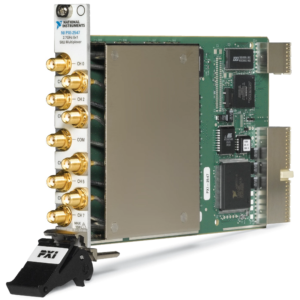

NI PXI-2547

Mô-đun PXI chuyển mạch đa kênh RF 8x1, 2.7 GHz, 50 Ω

NI PXI-2547 là một mô-đun chuyển mạch ghép kênh tín hiệu RF. Thiết kế bên trong giúp ngăn chặn phản xạ công suất cao phát sinh từ các kênh mở trên mô-đun, làm cho thiết bị trở nên lý tưởng để sử dụng trong các ứng dụng RF, nơi mà những phản xạ như vậy có thể làm hỏng nguồn.

NI PXI-2547 cũng cung cấp khả năng suy hao chèn, tỷ lệ sóng cố định điện áp (VSWR) và các thông số cách ly để giảm thiểu sự suy giảm tín hiệu. Người dùng có thể theo dõi số lần chuyển tiếp trên bo mạch để dự đoán tuổi thọ của rờ-le và giảm khoảng thời gian ngừng hoạt động không mong muốn của hệ thống.

Đặc điểm ngõ vào

  • Điện áp chuyển mạch tối đa:
30 V
  • Dòng điện chuyển mạch tối đa (mỗi kênh):
0.5 A
  • Dòng điện mang tối đa (mỗi kênh):
0.5 A
  • Công suất RF tối đa:
0 dBm

Đặc điểm hiệu suất RF

  • Trở kháng đặc trưng (Z0):
50 Ω, danh nghĩa
  • Suy hao chèn:
  • ≤1 GHz: <1.05 dB (<0.7 dB, điển hình)
  • ≤2.7 GHz: <2.0 dB (<1.6 dB, điển hình)
  • Tỷ lệ sóng trên điện áp (VSWR):
  • ≤1 GHz: <1.4 (<1.15, điển hình)
  • ≤2.7 GHz: <1.6 (<1.35, điển hình)
  • Cách ly:
  • ≤1 GHz: >48 dB, điển hình
  • ≤2.7 GHz: >36 dB, điển hình

Đặc điểm Trigger

  • Trigger ngõ vào:
    • Nguồn:
PXI trigger lines <0...7>
    • Chiều dài xung tối thiểu:
150 ns
  • Trigger ngõ ra:
    • Các điểm đến:
PXI trigger lines <0...7>
    • Chiều dài xung:
Có thể lập trình (1 µs đến 62 µs)

Đặc điểm vật lý NI PXI-2547

  • Kiểu rờ-le:
Cơ điện, chốt
  • Các kết nối I/O
9 giắc cắm SMA, mạ vàng
  • Yêu cầu về nguồn PXI
  • 3.7 W (5 V)
  • 0.3 W (3.3 V)
