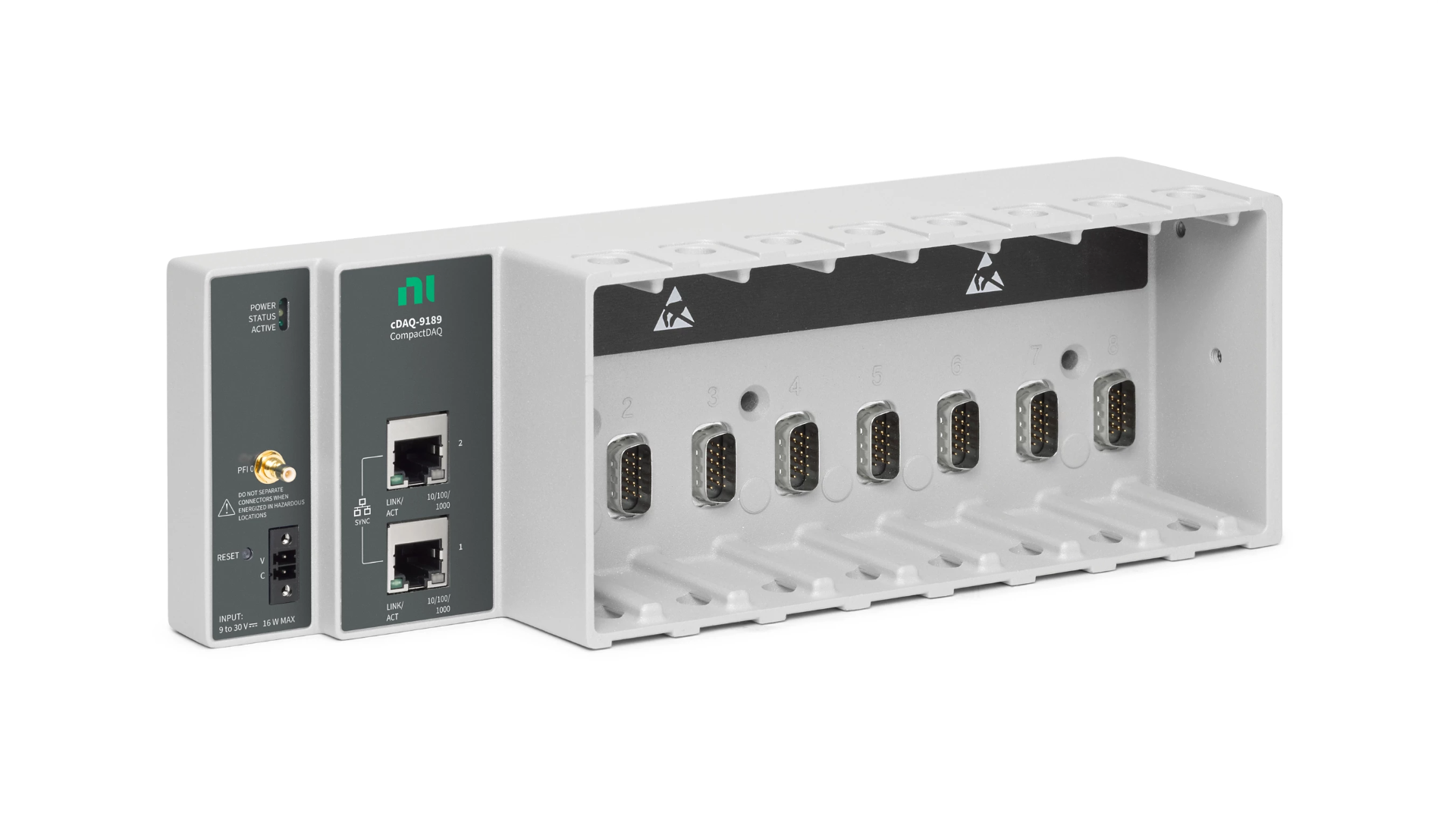

NI cDAQ-9189

NI cDAQ-9189: Thiết bị thu thập dữ liệu CompactDAQ 8 khe, 2 cổng Ethernet với khả năng đồng bộ TSN

NI cDAQ-9189 là thiết bị CompactDAQ với kết nối Ethernet được thiết kế cho các hệ thống đo lường cảm biến phân tán. Thiết bị này kiểm soát thời gian, đồng bộ hóa và truyền dữ liệu giữa các mô-đun I/O dòng C Series và máy chủ bên ngoài. Người dùng cũng có thể sử dụng NI cDAQ-9189 với sự kết hợp của các mô-đun I/O dòng C Series để tạo ra bộ thiết bị đo hỗn hợp gồm I/O tương tự, I/O kỹ thuật số và bộ đếm/bộ định thời. Thiết bị này cung cấp khả năng định thời gian chính xác, đồng bộ qua mạng bằng mạng Ethernet nhạy thời gian (TSN - Time Sensitive Networking), lý tưởng cho các phép đo phân tán ở khoảng cách xa. Thiết bị có một bộ chuyển mạch mạng tích hợp để dễ dàng kết nối nối tiếp. Ngoài ra, NI cDAQ-9189 có bốn bộ đếm/bộ định thời đa năng 32 bit, có thể được truy cập thông qua mô-đun kỹ thuật số dòng C Series định thời gian bằng phần cứng (hardware-timed), dùng cho các ứng dụng liên quan đến encoder cầu phương (quadrature encoder), PWM, tạo chuỗi xung, v.v.

Mã sản phẩm

785065-02
785065-01

Chi tiết sản phẩm

Đầu nối: Ethernet
Có lựa chọn lớp phủ bảo vệ (conformal coated): Có
Dải nhiệt độ hoạt động: -40 °C to 70 °C
Số khe: 8
Tích hợp sẵn trigger: Có
Khả năng đồng bộ hóa nhiều bộ thiết bị: Có

Đặc điểm NI cDAQ-9189

Kiểu kết nối:

Bắt vít

Ngõ vào tương tự

Tốc độ lấy mẫu tối đa:	Phụ thuộc vào mô-đun dòng C kết nối
Số kênh hỗ trợ:	Phụ thuộc vào mô-đun dòng C kết nối

Bộ đếm/bộ đếm thời gian

Số lượng:	4
Độ phân giải:	32 bit
Xung Clock cơ sở nội:	80 MHz, 20 MHz, 100 kHz
Tần số tín hiệu xuất ra	0 đến 20 MHz

Giao tiếp mạng

Giao thức mạng:	TCP/IP, UDP
Cấu hình IP mạng:	DHCP + Link-Local, DHCP, Static, Link-Local

Ethernet

Giao tiếp mạng:	100 Base-TX, full-duplex; 100 Base-TX, half-duplex; 10 Base-T, full-duplex; 10 Base-T, half-duplex
Tốc độ giao tiếp:	10/100 Mbps, tự động tương thích tốc độ
Độ dài dây cáp tối đa:	100m/ bộ phận

Yêu cầu về nguồn điện NI cDAQ-9189

Phạm vi điện áp vào:	9 đến 30 V (đo ở đầu nối nguồn NI cDAQ-9132)
Điện năng tiêu thụ tối đa:	15 W

Kích thước NI cDAQ-9189

Kích thước: 272.8 mm × 88.1 mm × 62.3 mm (10.74 in. × 3.47 in. × 2.45 in.)
