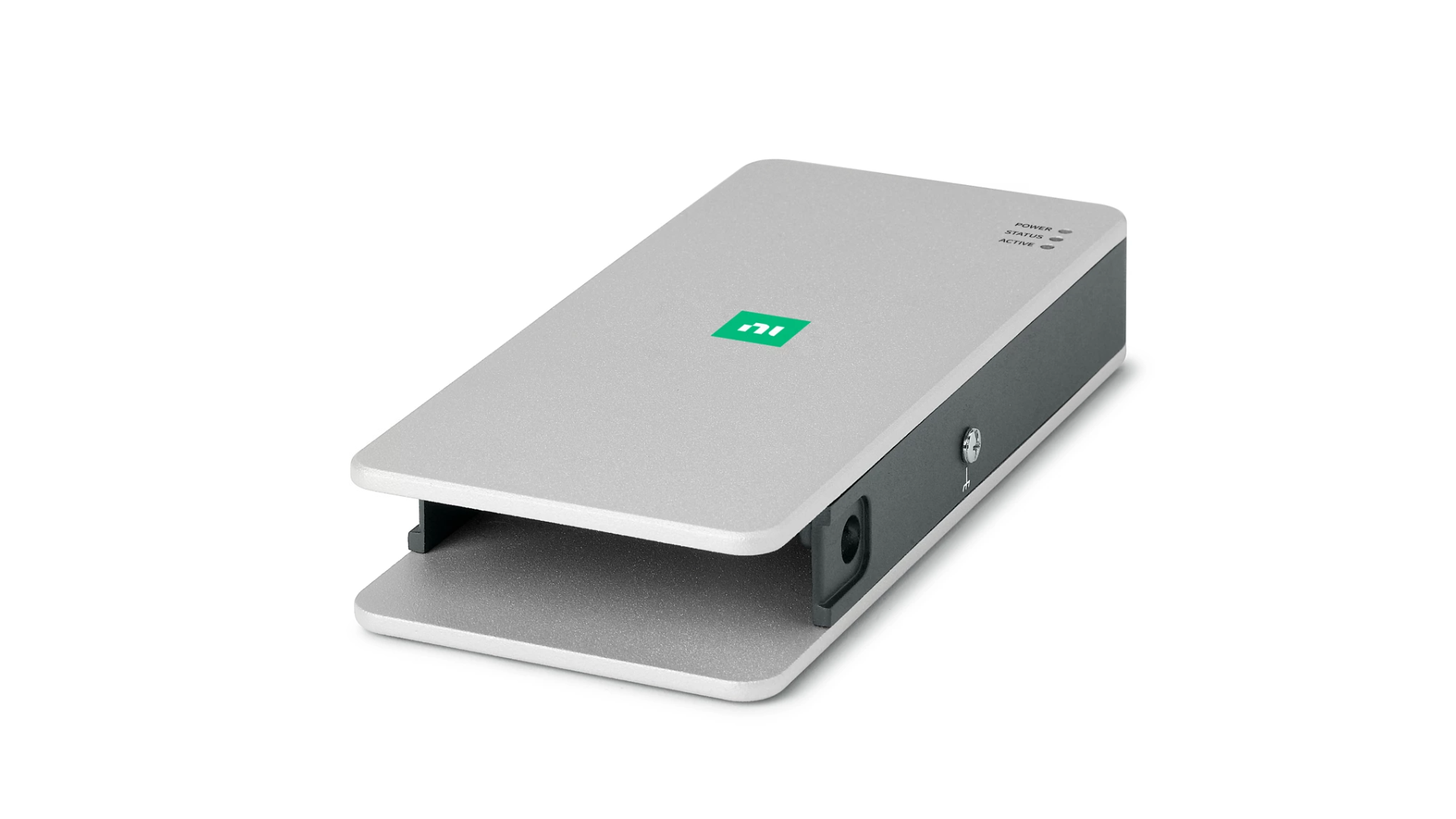

NI cDAQ-9181


CDAQ‑9181 là khung máy CompactDAQ được thiết kế kết nối thông qua cổng Ethernet, cho các hệ thống đo cảm biến nhỏ. Khung máy kiểm soát thời gian, đồng bộ hóa và truyền dữ liệu giữa các mô-đun I/O dòng C và máy chủ bên ngoài. Bạn có thể sử dụng khung này với sự kết hợp của các mô-đun I/O dòng C để thực hiện các phép đo I/O tương tự, I/O kỹ thuật số và bộ đếm/bộ đếm thời gian. Khung gầm cũng có bốn bộ đếm/bộ đếm thời gian đa năng 32 bit. Bạn có thể truy cập các bộ đếm này thông qua mô-đun kỹ thuật số dòng C được cài đặt sẵn cho các ứng dụng liên quan đến bộ mã hóa cầu phương, PWM, đếm sự kiện, tạo mạch xung và đo tần số hoặc tần số.

Đặc điểm

  • Số lượng khay mô-đun dòng C: 1 khay mô-đun

Ngõ vào tương tự

    • Tốc độ lấy mẫu tối đa: Phụ thuộc vào mô-đun dòng C kết nối
    • Số kênh hỗ trợ: Phụ thuộc vào mô-đun dòng C kết nối

Ngõ ra tương tự

  • Số kênh hỗ trợ
    • Hardware-timed
      • Onboard regeneration: 16
  • Tốc độ cập nhật: 1.6 MS/s onboard regeneration (tổng hợp các kênh)

Bộ đếm/ bộ đếm thời gian

  • Số lượng bộ đếm/ bộ đếm thời gian: 4
  • Độ phân giải: 32 bit
  • Đồng hồ cơ sở nội tại: 80 MHz, 20 MHz, 100 kHz
  • Tần số tín hiệu xuất ra: 0 MHz to 20 MHz

Máy phát tần số

  • Số kênh: 1
  • Đồng hồ cơ sở: 20 MHz, 10 MHz, 100 kHz
  • Số chia: Từ 1 đến 16 (số nguyên)

Giao tiếp mạng

  • Giao thức mạng: TCP/IP, UDP
  • Cấu hình IP mạng: DHCP + Link-Local, DHCP, Static, Link-Local

Ethernet

  • Giao tiếp mạng: 100 Base-TX, full-duplex; 100 Base-TX, half-duplex; 10 Base-T, full-duplex; 10 Base-T, half-duplex
  • Tốc độ truyền thông: 10/100 Mbps, tự động tương thích tốc độ
  • Độ dài dây cáp tối đa: 100m/ bộ phận

Kích thước

  • Kích thước: 194.0 mm × 88.7 mm × 33.6 mm (7.64 in. × 3.49 in. × 1.32 in.)
