NI cDAQ-9179

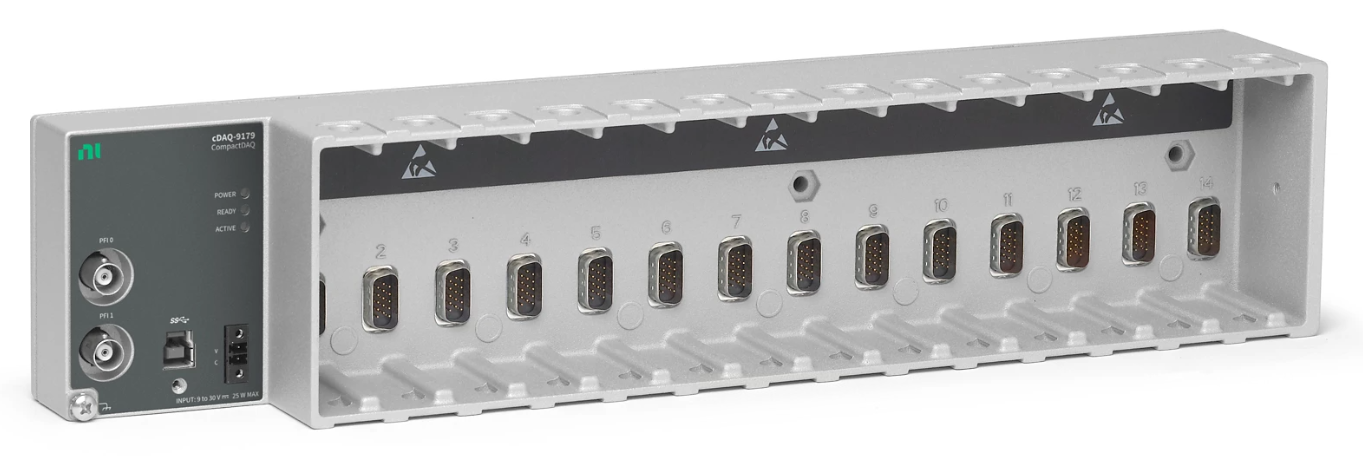

NI cDAQ-9179 là khung máy CompactDAQ được thiết kế kết nối thông qua cổng USB cho các hệ thống đo cảm biến nhỏ, di động. Khung máy sở hữu khả năng cắm và chạy của USB để đơn giản hóa việc nhận tín hiệu từ cảm biến và đo tín hiệu điện với tốc độ truyền dữ liệu hiệu suất cao hơn của USB 3.0.

NI cDAQ-9179 cũng kiểm soát thời gian, đồng bộ hóa và truyền dữ liệu giữa các mô-đun I/O dòng C và máy chủ bên ngoài. Bạn có thể sử dụng khung này với sự kết hợp của các mô-đun I/O dòng C để thực hiện các phép đo I/O tương tự, I/O kỹ thuật số và bộ đếm/bộ đếm thời gian. NI cDAQ-9179 có bốn bộ đếm/bộ đếm thời gian đa năng 32 bit. Với nhiều công cụ thời gian, NI cDAQ‑9179 có thể chạy đồng thời bảy hoạt động theo thời gian phần cứng, với ba tốc độ độc lập cho đầu vào tương tự.

Đặc điểm NI cDAQ-9179

  • Kiểu kết nối:
Bắt vít

Ngõ vào tương tự

  • Tốc độ lấy mẫu tối đa:
Phụ thuộc vào mô-đun dòng C kết nối
  • Số kênh hỗ trợ:
Phụ thuộc vào mô-đun dòng C kết nối

Ngõ ra tương tự

  • Số kênh hỗ trợ:
    • Thời gian phần cứng:
  • Onboard regeneration: 16
  • Tốc độ cập nhật:
    • Onboard regeneration:
1.6 MS/s onboard regeneration (tổng hợp các kênh)
    • Non-regeneration:
Phụ thuộc vào mô-đun dòng C kết nối
  • Kích thước ngõ ra FIFO:
    • Onboard regeneration:
8.191 mẫu được chia sẻ giữa các kênh được sử dụng
    • Non-regeneration:
Phụ thuộc vào mô-đun dòng C kết nối

Bộ đếm/bộ đếm thời gian

  • Số lượng:
4
  • Độ phân giải:
32 bit
  • Xung Clock cơ sở nội:
80 MHz, 20 MHz, 100 kHz
  • Tần số tín hiệu xuất ra
0 đến 20 MHz

Máy phát tần số

  • Số kênh:
1
  • Xung Clock cơ sở:
20 MHz, 10 MHz, 100 kHz
  • Bộ chia:
Từ 1 đến 16 (số nguyên)

PFI của bộ khung máy

  • Tần số tối đa tín hiệu xuất ra hoặc nhận vào:
1 MHz
  • Kiểu kết nối cho TRIG 0 (PFI 0), TRIG 1 (PFI 1):
BNC
  • Trở kháng dây cáp:
50 Ω
  • Trạng thái khởi động:
Trở kháng cao

Giao tiếp

  • Chuẩn giao tiếp:
USB
  • Đặc điểm:
USB 2.0, High-Speed

Yêu cầu về nguồn điện NI cDAQ-9179

  • Phạm vi điện áp vào:
9 đến 30 V (đo ở đầu nối nguồn NI cDAQ-9132)
  • Điện năng tiêu thụ tối đa:
15 W

Kích thước NI cDAQ-9179

  • Kích thước: 406.3 mm × 88.1 mm × 64.0 mm (15.99 in. x 3.47 in. × 2.52 in.)
