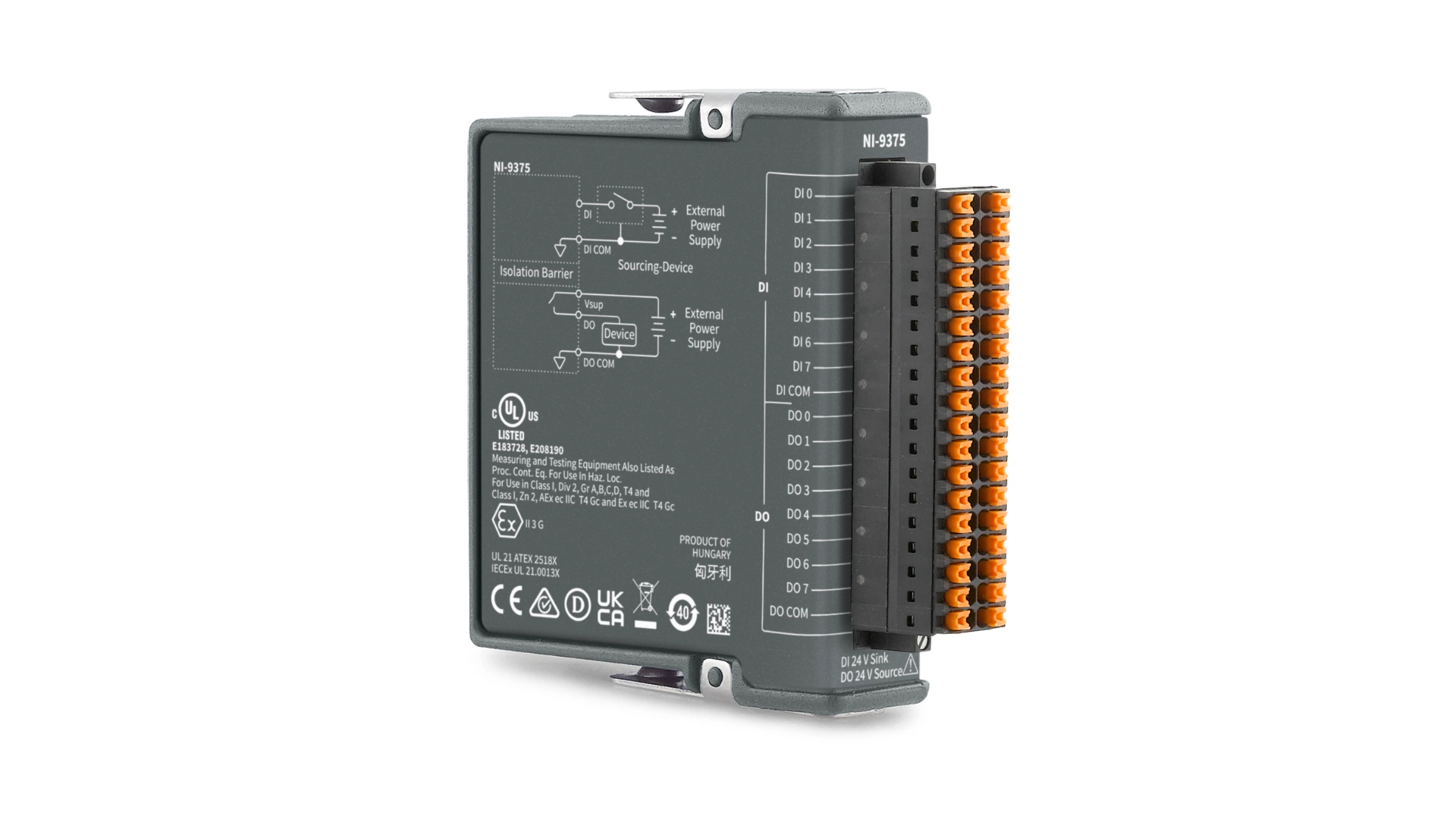

NI 9375
NI‑9375 là mô-đun có các I/O kỹ thuật số hoạt động với các mức logic và tín hiệu công nghiệp để kết nối trực tiếp với một loạt các bộ chuyển mạch, bộ chuyển đổi và các thiết bị khác trong công nghiệp. Mỗi dòng ngõ vào kỹ thuật số tương thích với các mức logic 24 V và tất cả các dòng ngõ ra đều tương thích với tín hiệu 6 V đến 30 V, dựa trên nguồn điện bên ngoài. NI‑9375 có sự cách ly giữa các dải ngõ vào và ngõ ra từ kênh đến chân nối đất.
Đặc điểm
- Kiểu kết nối: Spring-terminal hoặc DSUB
Đặc điểm ngõ vào
- Số kênh: 16 kênh ngõ vào kỹ thuật số
- Loại ngõ vào: Sinking
- Điện áp ngõ vào: 0 VDC đến 30 VDC
- Mức logic kỹ thuật số
- Trạng thái OFF
- Điện áp ngõ vào: ≤ 5 V
- Dòng điện ngõ vào: ≤ 150 μA
- Trạng thái ON
- Điện áp ngõ vào: ≥ 10 V
- Dòng điện ngõ vào: ≥ 330 μA
- Trạng thái OFF
- Trở kháng ngõ vào: 30 kΩ ±5%
Đặc điểm ngõ ra
- Số kênh: 16 kênh ngõ ra kỹ thuật số
- Loại ngõ ra: Sourcing
- Trạng thái ngõ ra power-on: Kênh tắt
- Phạm vi điện áp cung cấp nguồn bên ngoài (VSUP): 6 VDC đến 30 VDC
- Dòng điện ngõ ra liên tục (IO)
- Với Spring-terminal
- Tất cả các kênh đều bật: Tối đa 125 mA (mỗi kênh)
- Một kênh bật: Tối đa 500 mA
- Với DSUB
- Tất cả các kênh đều bật: Tối đa 100 mA (mỗi kênh)
- Một kênh bật: Tối đa 400 mA
- Với Spring-terminal
- Tiêu thụ dòng điện VSUP: 18 mA
Yêu cầu về nguồn điện
- Công suất tiêu thụ từ khung máy
- Chế độ hoạt động: tối đa 450 mW
- Chế độ ngủ: tối đa 25 µW

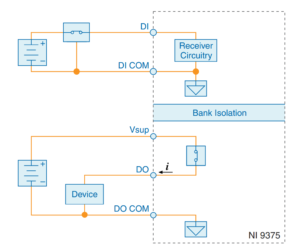

Sơ đồ mạch
