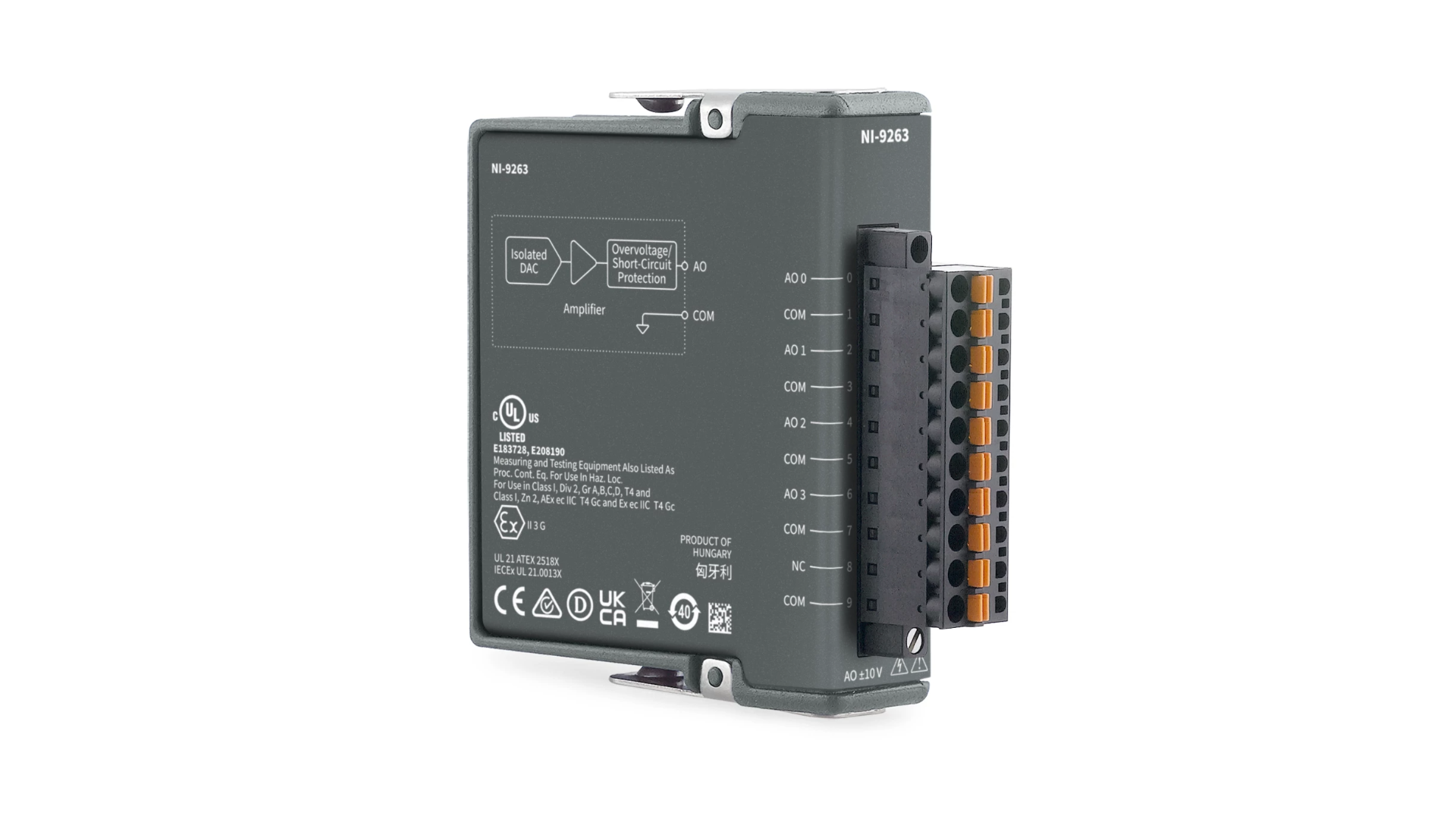

NI 9263


NI ‑ 9263 là mô-đun xuất tín hiệu tương tự cập nhật đồng thời. Nó có tính năng bảo vệ quá áp, bảo vệ ngắn mạch, nhiễu xuyên âm thấp, tốc độ quét nhanh, độ chính xác cao và hiệu chuẩn theo tiêu chuẩn NIST. Mô-đun NI ‑ 9263 bao gồm hàng rào cách ly kép đất đến kênh để đảm bảo an toàn và chống nhiễu.

Đặc điểm

  • Kiểu kết nối: Spring-terminal hoặc Screw-terminal

Đặc tính đầu ra

  • Số kênh: 4 kênh ngõ ra tương tự, cập nhật đồng thời
  • Tốc độ cập nhật: 100kS/s/kênh
  • Độ phân giải DAC: 16 bit
  • Trạng thái bật nguồn ngõ ra: Kênh tắt
  • Điện áp khởi động: 0 V
  • Điện áp tắt nguồn: 0 V
  • Phạm vi điện áp ngõ ra:
    • Thông thường: ± 10 V
    • Tối thiểu: ± 10.4 V
    • Tiêu chuẩn: ± 10.7 V
    • Tối đa: ± 11 V
  • Dòng điện điều khiển: tối đa ±1 mA mỗi kênh
  • Trở kháng ngõ ra: 2 Ω

Yêu cầu về nguồn điện

  • Công suất tiêu thụ từ khung máy
    • Chế độ hoạt động: tối đa 500 mW
    • Chế độ ngủ: tối đa 25 µW

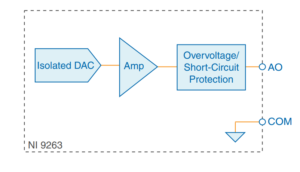

Sơ đồ mạch
