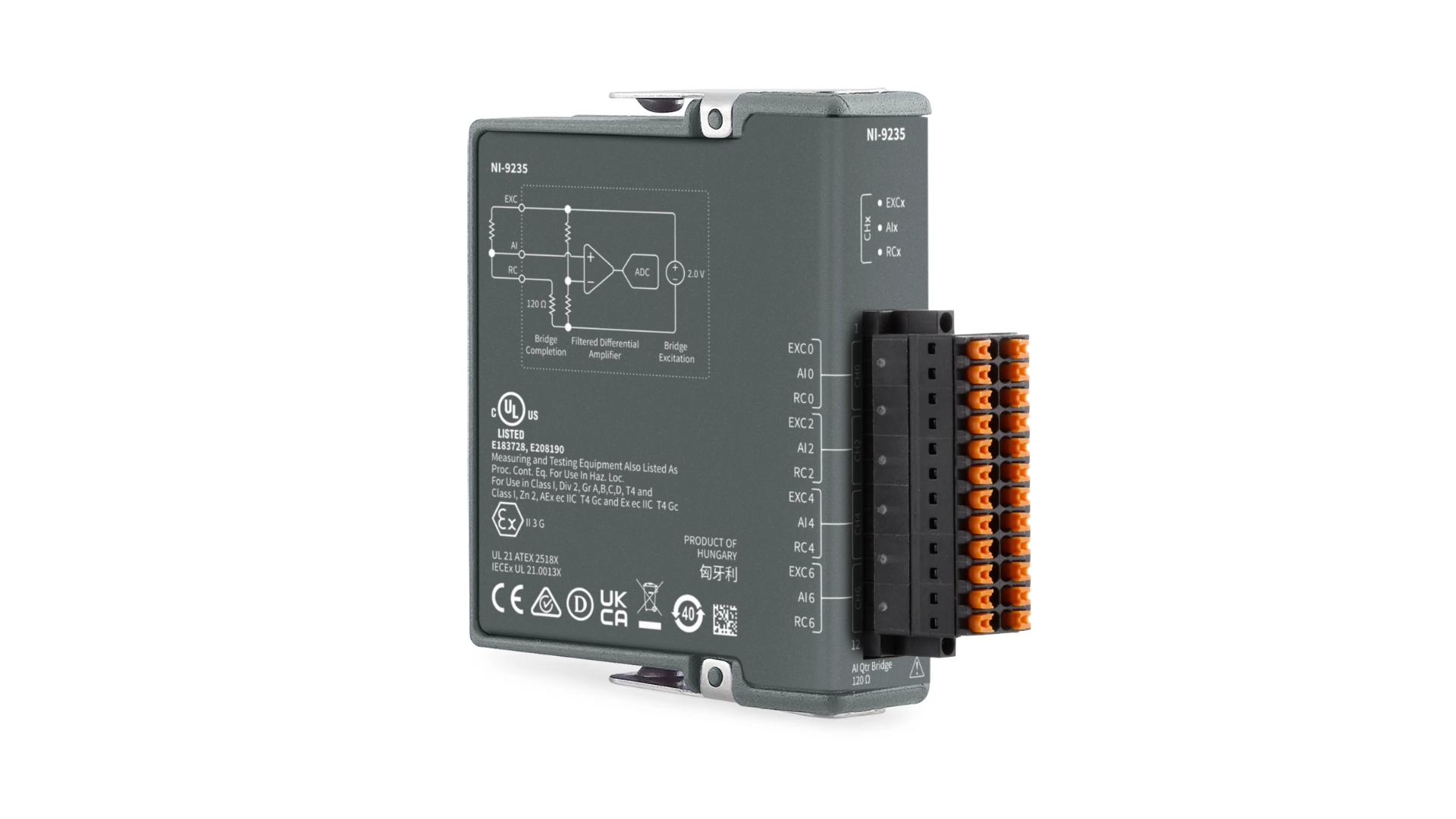

NI-9235

NI-9235 đo biến dạng động đồng thời trên tất cả các kênh, cho phép đo đồng bộ, tốc độ cao. Khả năng này rất quan trọng đối với các ứng dụng, chẳng hạn như kiểm tra tác động vốn yêu cầu so sánh trên nhiều kênh đo tại một thời điểm cụ thể. NI-9235 cũng tích hợp kích thích điện áp cho các cảm biến cầu một phần tư. Nó cũng có cách ly 60 VDC và cách ly tạm thời 1.000 Vrms, cung cấp khả năng loại bỏ tiếng ồn phương thức chung và tăng độ an toàn.

Mã sản phẩm

• 785995-01

Chi tiết sản phẩm

Đặc điểm

• Kiểu kết nối: Spring Terminal

Đặc tính ngõ vào

• Số kênh: 8 kênh ngõ vào tương tự
• Cân bằng cầu 1/4 dạng 120Ω, tối đa 10ppm/°C
• Độ phân giải ADC: 24 bit
• Loại ADC: Delta-Sigma (với bộ lọc tương tự phía trước)
• Chế độ lấy mẫu: đồng thời
• Tốc độ thu thập dữ liệu sử dụng đồng hồ cơ sở master tích hợp sẵn:
  1. Tối thiểu: 794 S/s
  2. Tối đa: 10 kS/s
• Phạm vi ngõ vào toàn thang đo: ±29.4 mV / V（+62,500με/ -55,500με）
• Hệ số tỷ lệ: 3.5062 nV/V trên mỗi LSB
• Bảo vệ quá áp giữa hai đầu terminal bất kỳ: ±30 V

Đặc tính hiệu chuẩn shunt

Độ chính xác hiệu chuẩn shunt: Phần trăm giá trị đọc (sai số độ khuếch đại)

1. Nhiệt độ thông thường (25 °C, ±5 °C): 0.09%
2. Nhiệt độ toàn dải (-40 °C to 70 °C): 0.22%

• Điện trở: 50kΩ
• Giá trị đầu ra: -599.28 μV/V
• Thay đổi theo nhiệt độ: 15 ppm/°C
• Phương pháp: song song với điện trở hoàn cầu

Kích thích

• Loại kích thích: Đẳng áp
• Giá trị kích thích: 2.0 V ± 1%
• Dòng điện ra tối đa: 80mA

Yêu cầu về nguồn điện

• Công suất tiêu thụ từ khung máy
  1. Chế độ hoạt động: tối đa 735 mW
  2. Chế độ ngủ: tối đa 25 μW

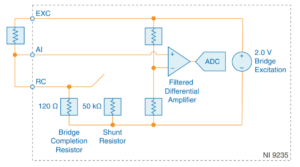

Sơ đồ mạch
