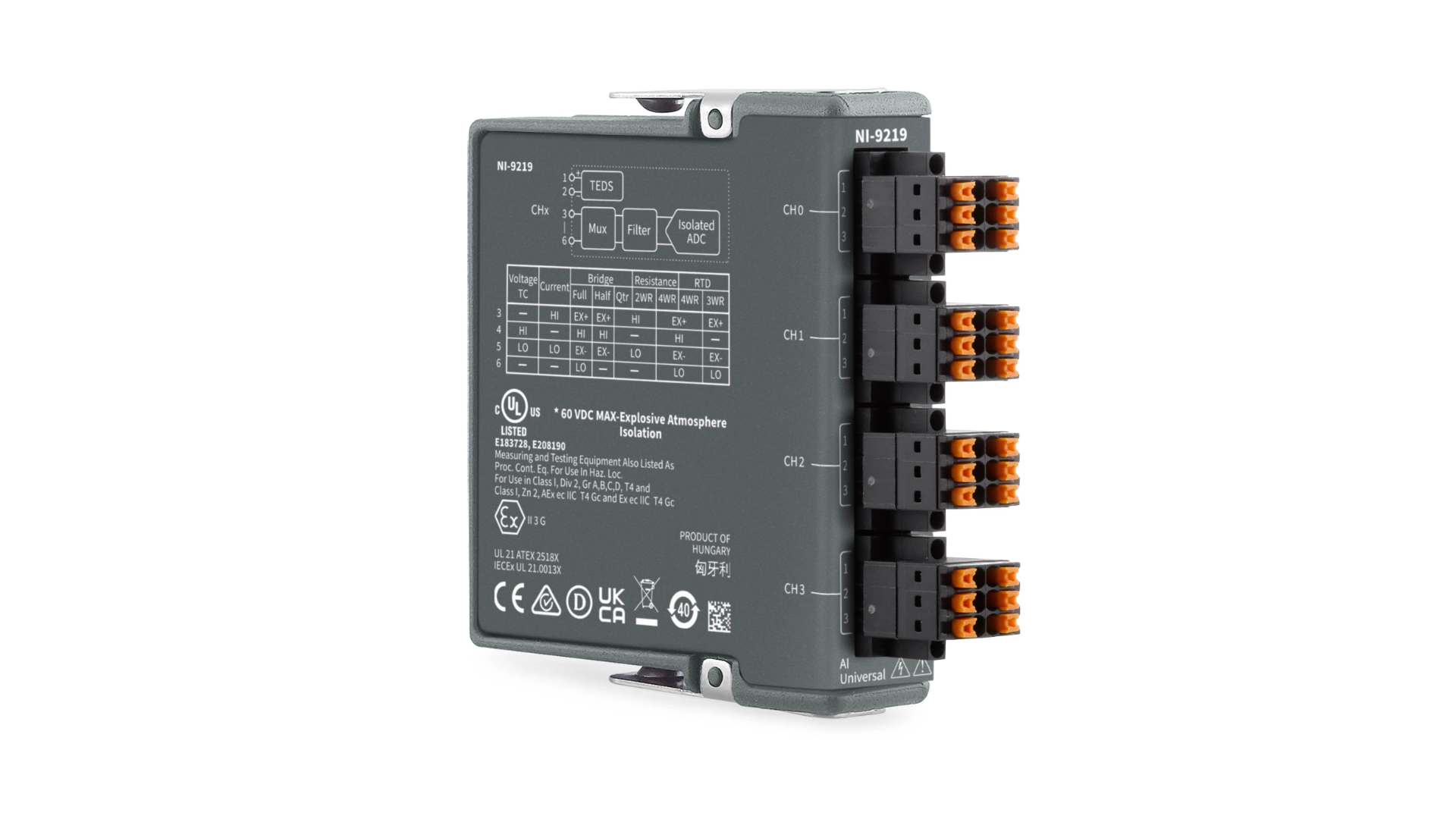

NI-9219

NI-9219: Mô-đun đầu vào tín hiệu tương tự đa năng, 4 kênh, 100 S/s/kênh, 24-bit, dòng C Series

NI-9219 được thiết kế cho mục đích thử nghiệm đa năng. Với NI‑9219, người dùng có thể đo các tín hiệu từ các cảm biến phổ thông như đo biến dạng, cảm biến nhiệt điện trở (RTD), cặp nhiệt điện, load cell và các cảm biến được cấp nguồn khác, cũng như cảm biến cầu 1/4, cầu 1/2 và cầu đầy đủ, đo dòng điện. Mỗi kênh có thể được chọn chức năng đo riêng, vì vậy có thể thực hiện các loại đo lường khác nhau trên bốn kênh khác nhau.

Mã sản phẩm

785994-01
779781-02

Chi tiết sản phẩm

Số kênh đầu vào tương tự vi sai tối đa: 4
Có vỏ bọc: Có
Độ phân giải đầu vào tương tự: 24 bit
Tốc độ lấy mẫu tối đa: 100 S/s/kênh
Loại tín hiệu đo: Dòng điện, điện áp
Loại cảm biến hỗ trợ: Cảm biến dạng mạch cầu, cảm biến nhiệt điện trở (RTD), cặp nhiệt điện
Lấy mẫu đồng thời: Có
Cách ly đầu vào tương tự: 250 Vrms Ch-Ch Isolation
Các loại đầu nối: Kiểu lò xo
Nền tảng phần cứng được hỗ trợ: Dòng C Series

Đặc điểm

Kiểu kết nối: Spring-terminal

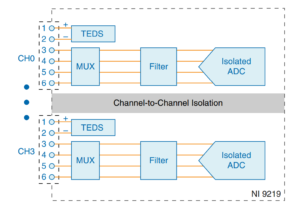

Đặc tính ngõ vào

Số kênh: 4 kênh ngõ vào tương tự
Tốc độ lấy mẫu: tối đa 100S/s/kênh
Độ phân giải ADC: 24 bit
Chế độ lấy mẫu: đồng thời
Trở kháng ngõ vào
- Điện áp và tín hiệu kỹ thuật số (±60 V, ±15 V, ±4 V): 1 MΩ
- Dòng điện: < 40 Ω
- Tất cả các loại phép đo khác: 1 GΩ

Phạm vi tín hiệu ngõ vào (Theo từng phép đo)

Điện áp
- Thông thường: ± 60 V, ± 15 V, ± 4 V, ± 1 V, ± 125 mV
- Thực tế: ± 60 V, ± 15 V, ± 4 V, ± 1 V, ± 125 mV
Dòng điện
- Thông thường: ± 25 mA
- Thực tế: ± 25 mA
Cặp nhiệt điện
- Thông thường: ± 125 mV
- Thực tế: ± 125 mV
Điện trở 4-dây và 2-dây
- Thông thường: 10kΩ, 1kΩ
- Thực tế: 10.5kΩ, 1.05kΩ
RTD 4-dây và 3-dây
- Thông thường: Pt 1000, Pt 100
- Thực tế: 5.05 kΩ, 505 Ω
Một phần tư cầu
- Thông thường: 350Ω, 120Ω
- Thực tế: 390Ω, 150Ω
Nửa cầu
- Thông thường: ± 500 mV / V
- Thực tế: ± 500 mV / V
Cầu đủ
- Thông thường: ± 62.5 mV / V, ± 7.8 mV / V
- Thực tế: ± 62.5 mV / V, ± 7.8125 mV / V
Tín hiệu kỹ thuật số
- Thực tế: 0 V to 60 V

Điện áp kích thích

Cầu 1/2
- Đặc điểm mức kích thích tương ứng điện trở tải (Ω)
  - 700 Ω: 2.5 V
  - 240 Ω: 2.0 V
Cầu đầy đủ
- Đặc điểm mức kích thích của điện trở tải (Ω)
  - 350 Ω: 2.7 V
  - 120 Ω: 2.2 V
Điện trở, RTD, và cầu 1/4
- Đặc điểm mức kích thích của điện trở tải (Ω)
  - 120 Ω: 50 mV
  - 350 Ω: 150 mV
  - 1,000 Ω: 430 mV
  - 10,000 Ω: 2200 mV

Yêu cầu về nguồn điện

Công suất tiêu thụ từ khung máy
- Chế độ hoạt động: tối đa 750 mW
- Chế độ ngủ: tối đa 25 µW
