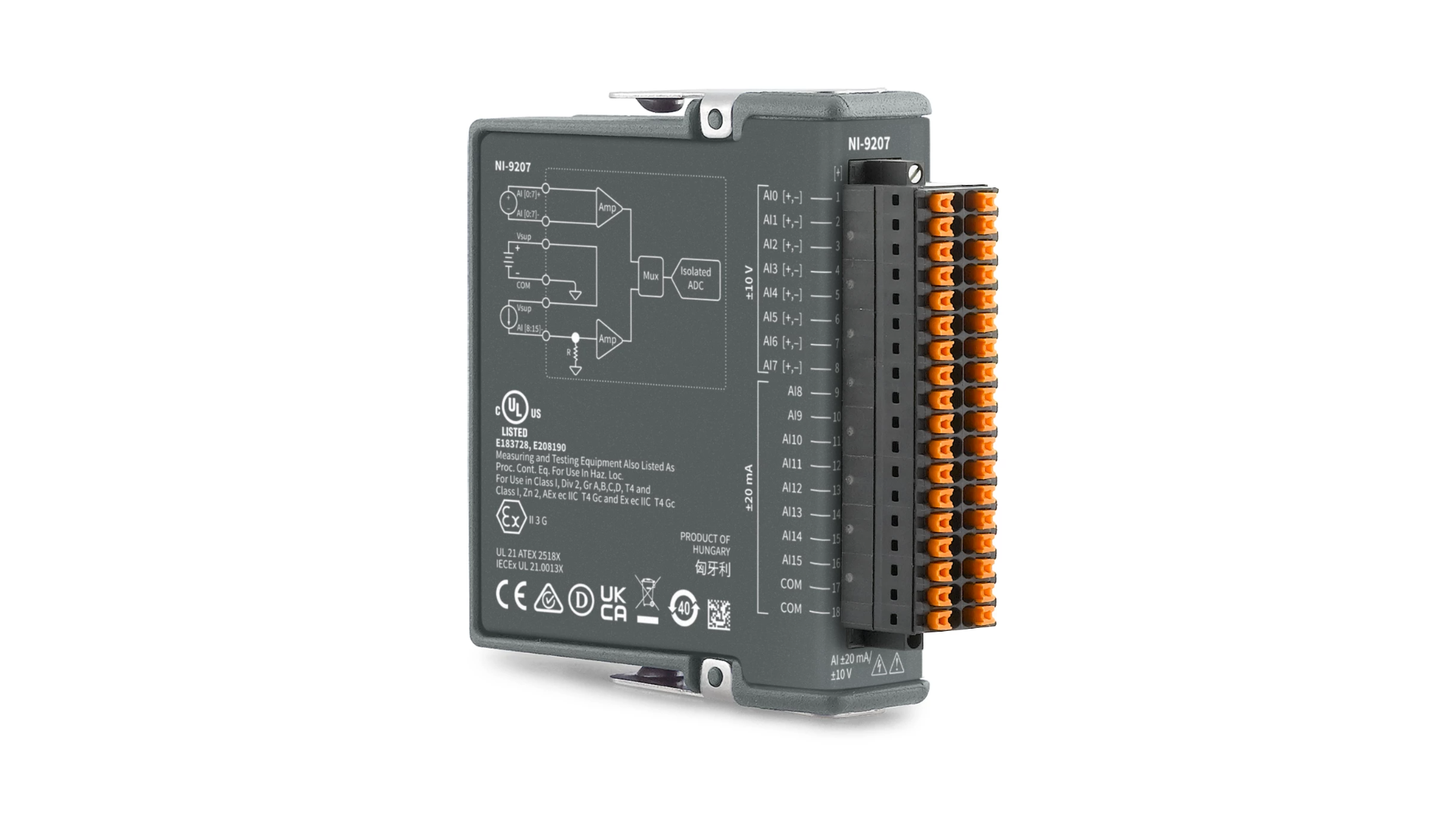

NI-9207

NI-9207: Mô-đun đầu vào điện áp ±10 V và dòng điện ±20 mA, 16 kênh, 500 S/s, 24-Bit, dòng C Series

NI-9207 là mô-đun đầu vào điện áp và dòng điện kết hợp được thiết kế dành cho các hệ thống công nghiệp. Nó có tám kênh đầu vào dòng điện và tám kênh đầu vào điện áp, với khả năng khử nhiễu tích hợp.

Mã sản phẩm

781068-01
781068-02
785040-01

Chi tiết sản phẩm

Có vỏ bọc: Có
Độ phân giải đầu vào tương tự: 24 bit
Tốc độ lấy mẫu tối đa: 500 S/s
Nền tảng phần cứng được hỗ trợ: Dòng C Series

Đặc điểm

Kiểu kết nối: Spring-terminal hoặc DSUB

Đặc tính ngõ vào

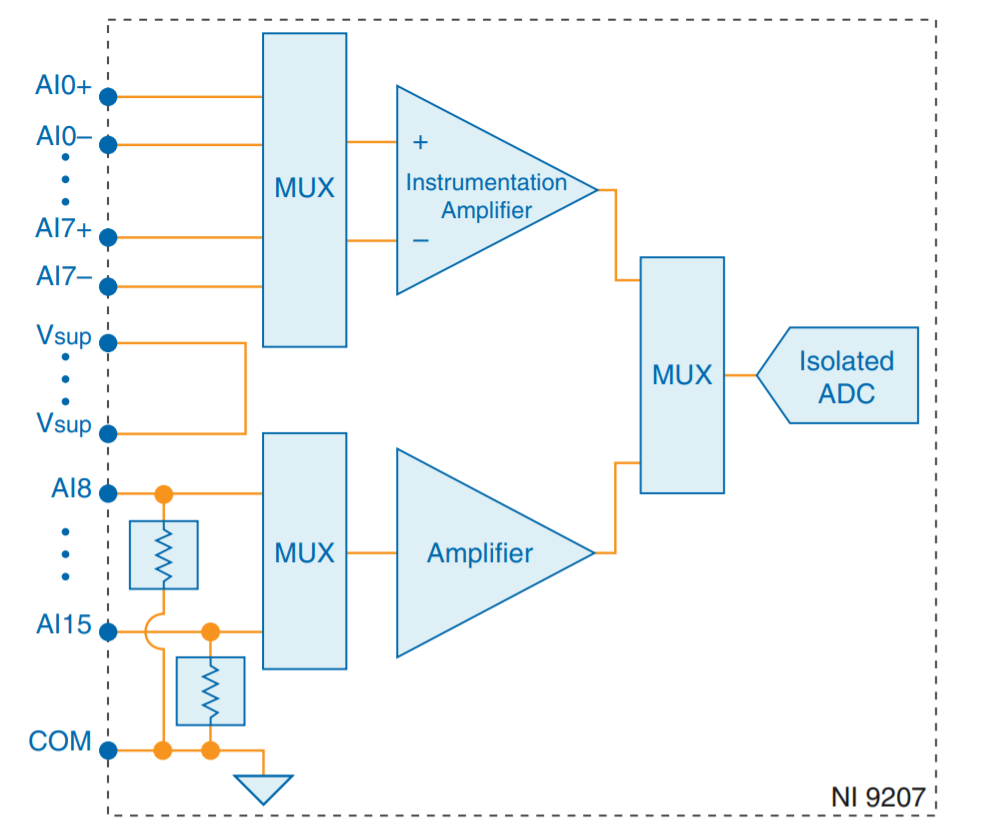

Số kênh: 16 kênh ngõ vào tương tự (8 điện áp, 8 dòng điện)
Độ phân giải ADC: 24 bit
Loại ADC: Delta-Sigma
Chế độ lấy mẫu: Quét
Dải tín hiệu đầu vào:
- Kênh đo điện áp:
  - Tối thiểu: ±10.2 V
  - Thông thường: ±10.4 V
- Kênh đo dòng điện:
  - Tối thiểu: ±21.5 mA
  - Thông thường: ±22.0 mA
Thời gian chuyển đổi (mỗi kênh):
- Chế độ độ phân giải cao: 52ms
- Chế độ tốc độ cao: 2ms
Chân Vsup (dành riêng cho kênh đo dòng điện):
- Dòng điện: 2A tối đa
- Điện áp: 0 đến 30V tối đa
Trở kháng ngõ vào
- Kênh đo điện áp: >1 GΩ
- Kênh đo dòng điện: 85 Ω

Yêu cầu về nguồn điện

Công suất tiêu thụ từ khung máy
- Chế độ hoạt động: tối đa 295 mW
- Chế độ ngủ: tối đa 25 µW
