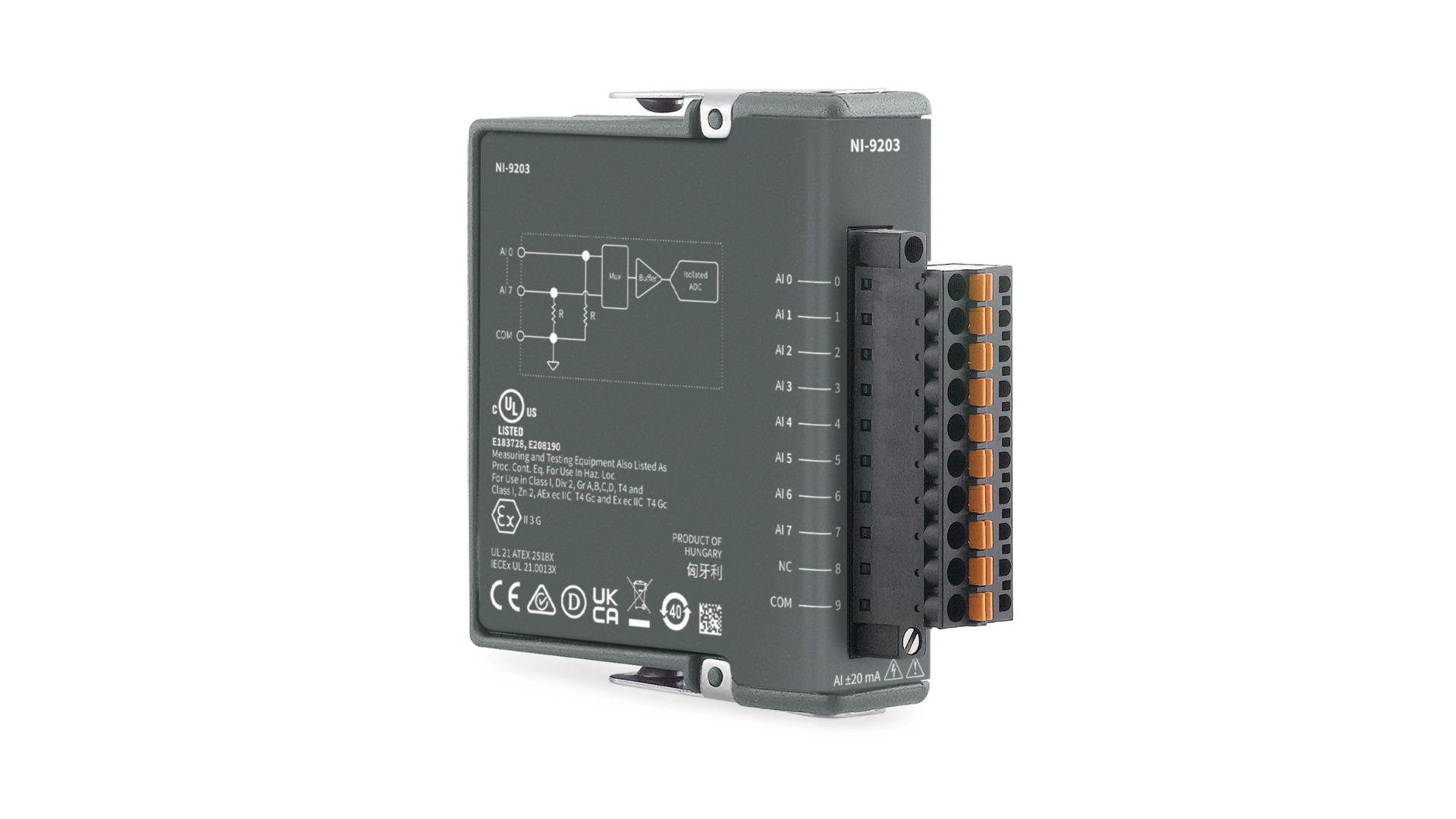

NI-9203

NI-9203: Mô-đun đầu vào dòng điện, 8 kênh, 200 kS/s, 16-Bit, ±20 mA, dòng C Series

NI-9203 là mô-đun được thiết kế dành cho các ứng dụng giám sát và kiểm soát hiệu suất cao. Mô-đun này có tính năng cho phép người dùng lựa chọn phạm vi tín hiệu đầu vào và các tùy chọn kết nối. Để bảo vệ chống quá độ tín hiệu, NI‑9203 bao gồm hàng rào cách ly kép kênh đến đất (cách ly 250 Vrms) để đảm bảo an toàn và chống nhiễu.

Mã sản phẩm

779516-02
779516-01
783731-01

Chi tiết sản phẩm

Số kênh đầu vào tương tự vi sai tối đa: 0
Số kênh đầu vào tương tự đầu đơn tối đa: 8
Có vỏ bọc: Có
Độ phân giải đầu vào tương tự: 16 bit
Tốc độ lấy mẫu tối đa: 200 kS/s
Cách ly đầu vào tương tự: 250 Vrms cách ly kênh đến đất
Dòng điện đo được: -20 mA đến 20 mA
Lấy mẫu đồng thời: Không
Nền tảng phần cứng được hỗ trợ: Dòng C Series

Đặc điểm

Kiểu kết nối: Spring-terminal hoặc bắt vít

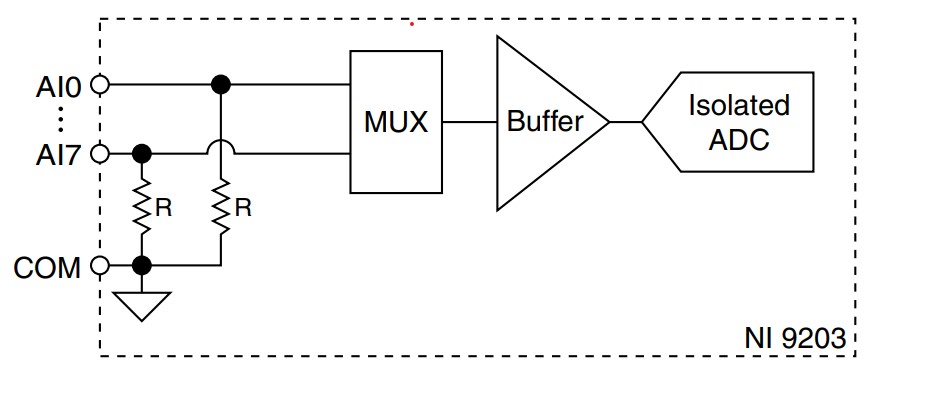

Đặc tính ngõ vào

Số kênh: 8 kênh ngõ vào tương tự
Độ phân giải ADC: 16 bit
Tín hiệu ngõ vào thông thường:
- Đơn cực: từ 0 mA đến 20 mA
- Lưỡng cực: ± 20 mA
Tốc độ lấy mẫu:
- Khung máy mở rộng dòng R: tối đa 192 kS/s
- Tất cả khung máy khác: tối đa 200 kS/s
Dải tần ngõ vào (-3db): 850 kHz
Trở kháng ngõ vào
- Điện trở: 138Ω
- Điện dung : 20pF

Yêu cầu về nguồn điện

Công suất tiêu thụ từ khung máy
- Chế độ hoạt động: tối đa 399 mW
- Chế độ ngủ: tối đa 5 mW
